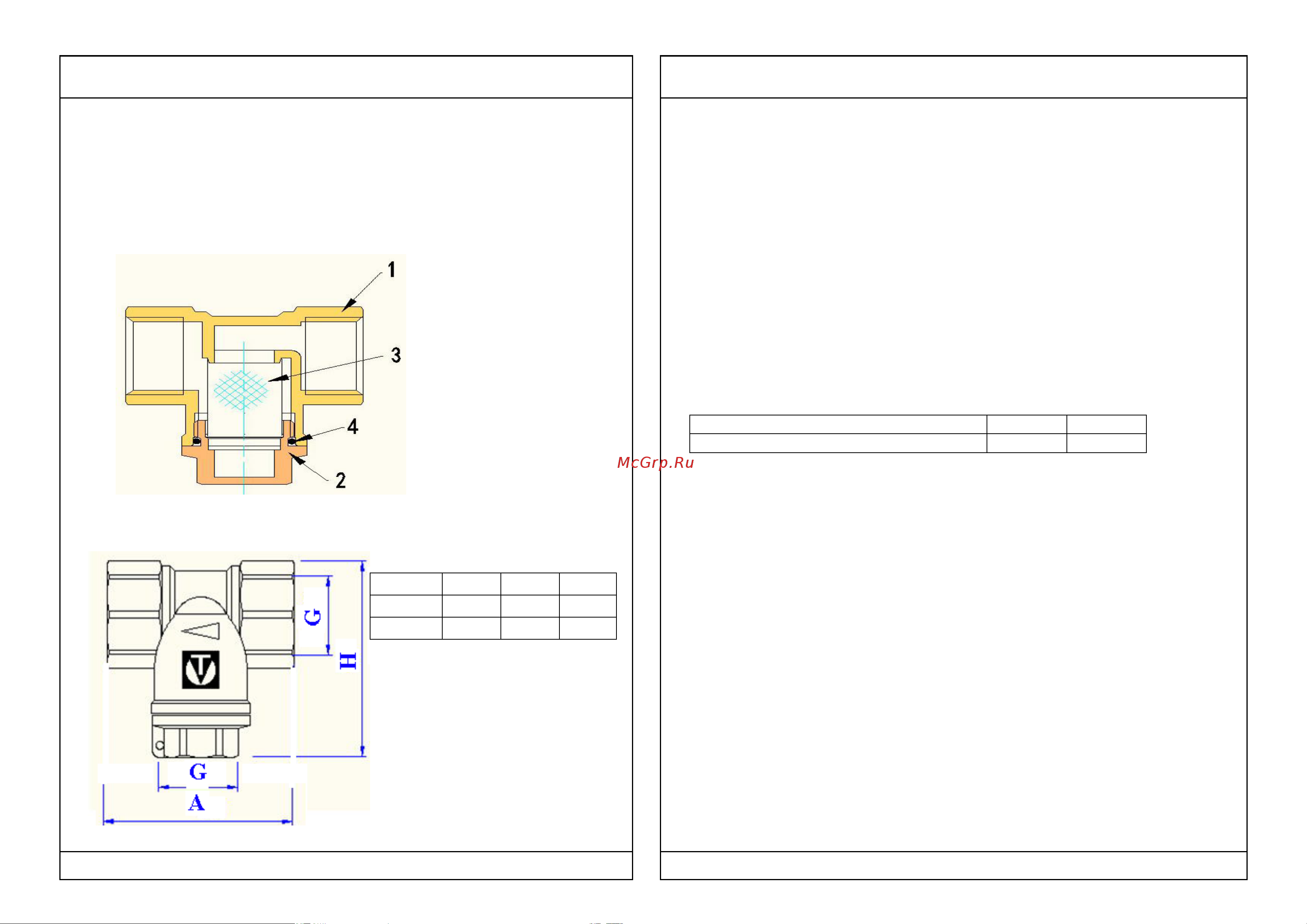

4. Конструкция.
Фильтр состоит из корпуса 1, пробки 2, фильтроэлемента 3, и
уплотнительного кольца 4. Корпус и пробка фильтра выполнены из
горячепрессованной, никелированной латуни марки CW617N. Между
пробкой и корпусом располагается уплотнительное кольцо из EPDM. В
корпус помещен фильтроэлемент из нержавеющей стали AISI 304 (толщина
проволоки 0,3 мм). Пробка фильтра имеет отверстие (ушко для пломбировки).
Направление потока указано стрелкой на корпусе фильтра.
5. Габаритные размеры.
6.Указания по монтажу.
6.1.Фильтр должен устанавливаться таким образом, чтобы пробка
фильтровальной камеры была направлена вниз или вбок. Установка фильтра
пробкой вверх не допускается.
6.2. В соответствии с ГОСТ 12.2.063-2015 п.9.6, фильтр не должен
испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение,
перекосы, вибрация, несоосность патрубков, неравномерность затяжки
крепежа). При необходимости должны быть предусмотрены опоры или
компенсаторы, снижающие нагрузку на фильтр от трубопровода.
Несоосность соединяемых трубопроводов не должна превышать 3 мм. при
длине до 1м. плюс 1 мм. на каждый последующий метр.
6.3. Муфтовые соединения должны выполнять с использованием в качестве
уплотнительных материалов ФУМ (фторопластовый уплотнительный
материал) ,сантехнической полиамидной нити или льна.
6.4. При монтаже фильтров не допускается превышать предельные крутящие
моменты, указанные в таблице:
Предельно-допустимые крутящие моменты при монтаже
Условный проход в дюймах
1/2"
3/4"
Крутящий момент, Нм
35
45
6.5. Направление потока рабочей среды должно совпадать с направлением
стрелки на корпусе фильтра.
6.6. Вместо резьбовой пробки фильтра VT.385 может быть установлен
дренажный кран (1/2”), что облегчает промывку фильтра.
6.7. После монтажа система должна быть подвергнута гидравлическому
испытанию статическим давлением, в 1,5 раза превышающим рабочее, но не
менее 6 бар. Испытания должны проводиться в соответствии с указаниями
СП 73.13330.2016.
7.Указания по эксплуатации и техническому обслуживанию.
7.1.Фильтр должен эксплуатироваться при условиях, изложенных в таблице
технических характеристик.
7.2.Для прочистки фильтра необходимо перекрыть входное запорное
устройство системы, опорожнить участок трубопровода с фильтром, после
чего отвернуть пробку фильтра и прочистить сетку. При сильной
засоренности фильтроэлемент подлежит замене.
7.3. При использовании изделия в качестве входного квартирного фильтра, он
подлежит опломбированию, для чего на пробке имеется ушко.
7.4. Не допускается замерзание рабочей среды внутри фильтра.
Размер
А,мм
Н,мм
1/2"
47
49
3/4"
60
60
