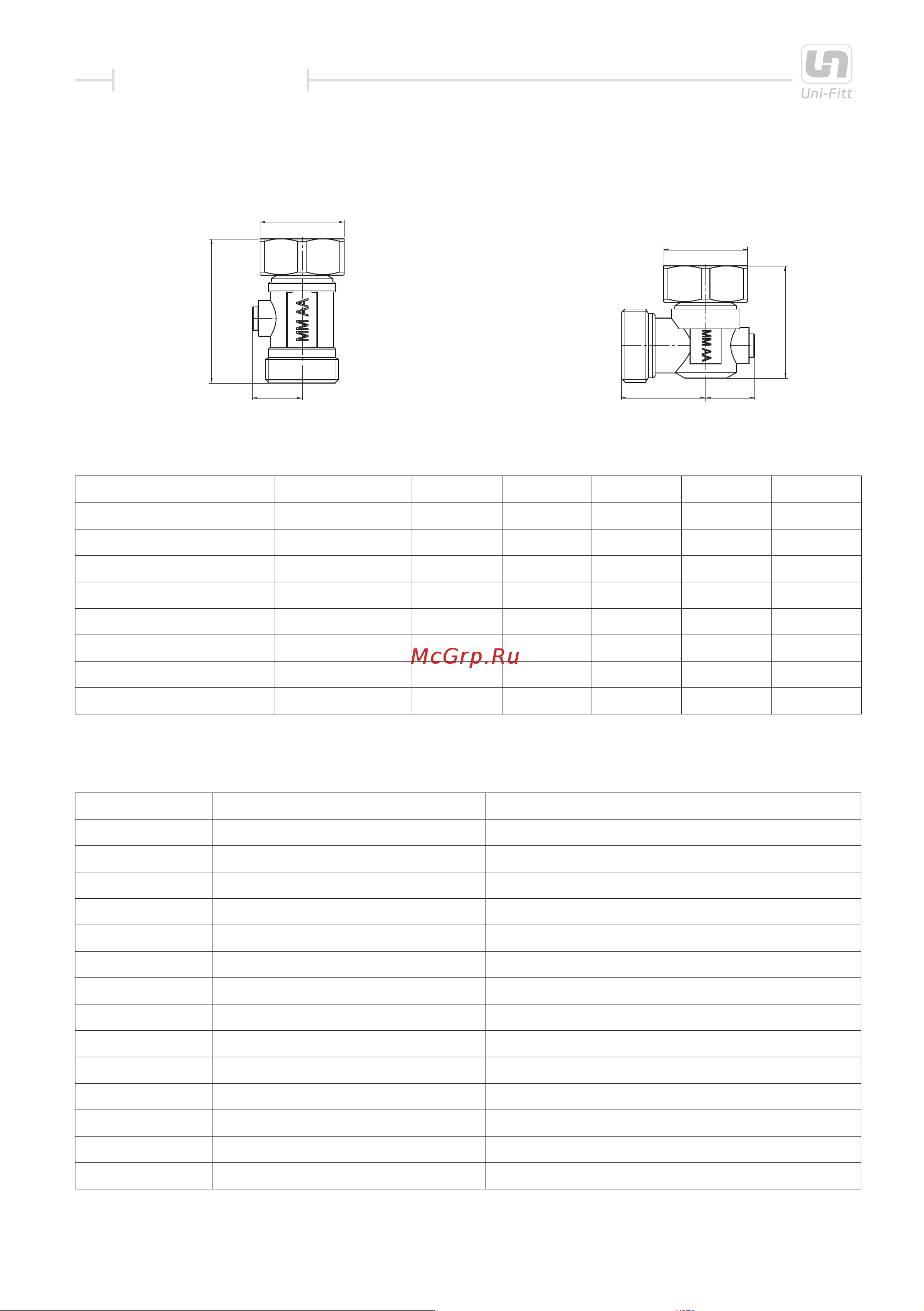

ТЕХНИЧЕСКИЙ ПАСПОРТ

Узлы одинарные со встроенными шаровыми кранами

E D

Тип узла Артикул A, мм B, мм C, мм D, мм E, мм

прямой ЕК 192N3300 79,5 50 47 17

угловой ЕК 193N3300 79,5 50 36,5 17 30

прямой 196N3011 94 50 50 17

угловой 197N3011 107 50 56 17 30

прямой ЕК с байпасом 190N3300 91 50 47 17

угловой ЕК с байпасом 191N3300 95 50 36,5 17 30

прямой одинарный 194N3300 30 49 17

угловой одинарный 195N3300 30 38 17 30

Конструкция узлов

Позиция Наименование детали Материал

1 Шток Латунь CW 614N

2 Накидная гайка Латунь CW 617N

3 Корпус Латунь CW 617N

4 Прокладка EPDM

5 Прокладка NBR

6 Прокладка EPDM

7 Гайка шара Латунь CW 614N

8 Уплотнение P.T.F.E.

9 Шар Латунь CW 614N

10 Прокладка Фибра

11 Вентиль Латунь CW 617N

12 Крышка Латунь CW 614N

13 Заглушка герметизирующая Латунь CW 602N

14 Вентиль запорный Латунь CW 614N
