Вентиляторы применяються для непосредственной установки в прямоугольный канал систем вен-

тиляции жилых, промышленных и общественных зданий и эксплуатируются в условиях умеренного

(У) климата 3-й категории размещения по ГОСТ 15150.Устройство вентиляторов показано на ри-

сунке 1. Вентиляторы состоят из стального оцинкованного корпуса трехфазный электродвигатель

5 с рабочим колесом 4 на валу, и монтажную панель 2 с диффузором. Для установки в канал воз-

духоводов на обоих торцах сделаны отверстия d. Подвод кабеля питания производиться через

зажимный сальник 7. Для удобства обслуживания и монтажа в конструкции корпуса предусмотрена

сервисная панель 3, закрепленная болтами-барашками 6.

В обмотки статора электродвигателя встроен термоконтакт размыкающийся при аварийном пере-

греве электродвигателя (более 70-80 °С). Электродвигатель с рабочим колесом статически и дим-

намически сбалансированы в двух плоскостях. Шариковые подшипники двигателя не требуют те-

хобслуживания. Защита двигателя вентилятора осуществляеться термореле или термоконтактами,

требующими подключения внешнего защитного термореле. Принцип работы вентилятора заклю-

чаеться в перемещении газо-воздушной смеси за счет передачи ей энергии от рабочего колеса.

Всасываемый поток через диффузор направляеться к колесу, отбрасывается в камеру корпуса и

далее поступает в вентиляционную систему.

Примечание:

В к о нс т ру к ц ию и з д е л ий мог у т бы т ь в не с е ны и з ме н ен ия, н е у х уд ш аю щ и х и х п о тр е б ите л ь с к и х с в о йс т в

и не учтенные в настоящем паспорте.

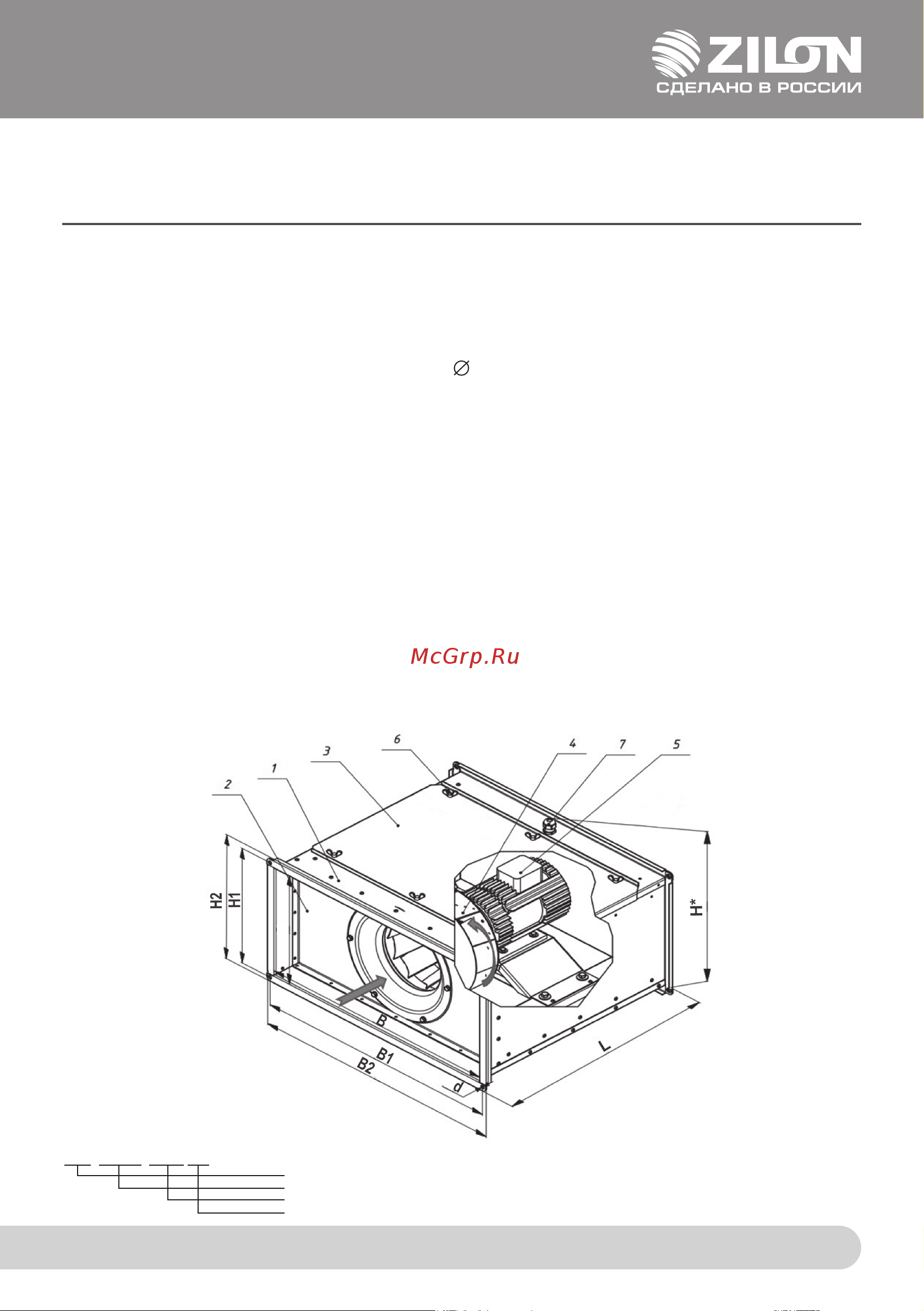

Устройство, габаритные и присоединительные размеры вентиляторов приведены на рисунке 1.

ZFX 50-25 0,55-2D

Обозначение

Сечение корпуса

Мощность электродвигателя

Число полюсов

Рисунок 1.
