Примечание: Возможно изменение комплекта поставки по согласованию с торгующей

организацией

4. Устройство и принцип работы

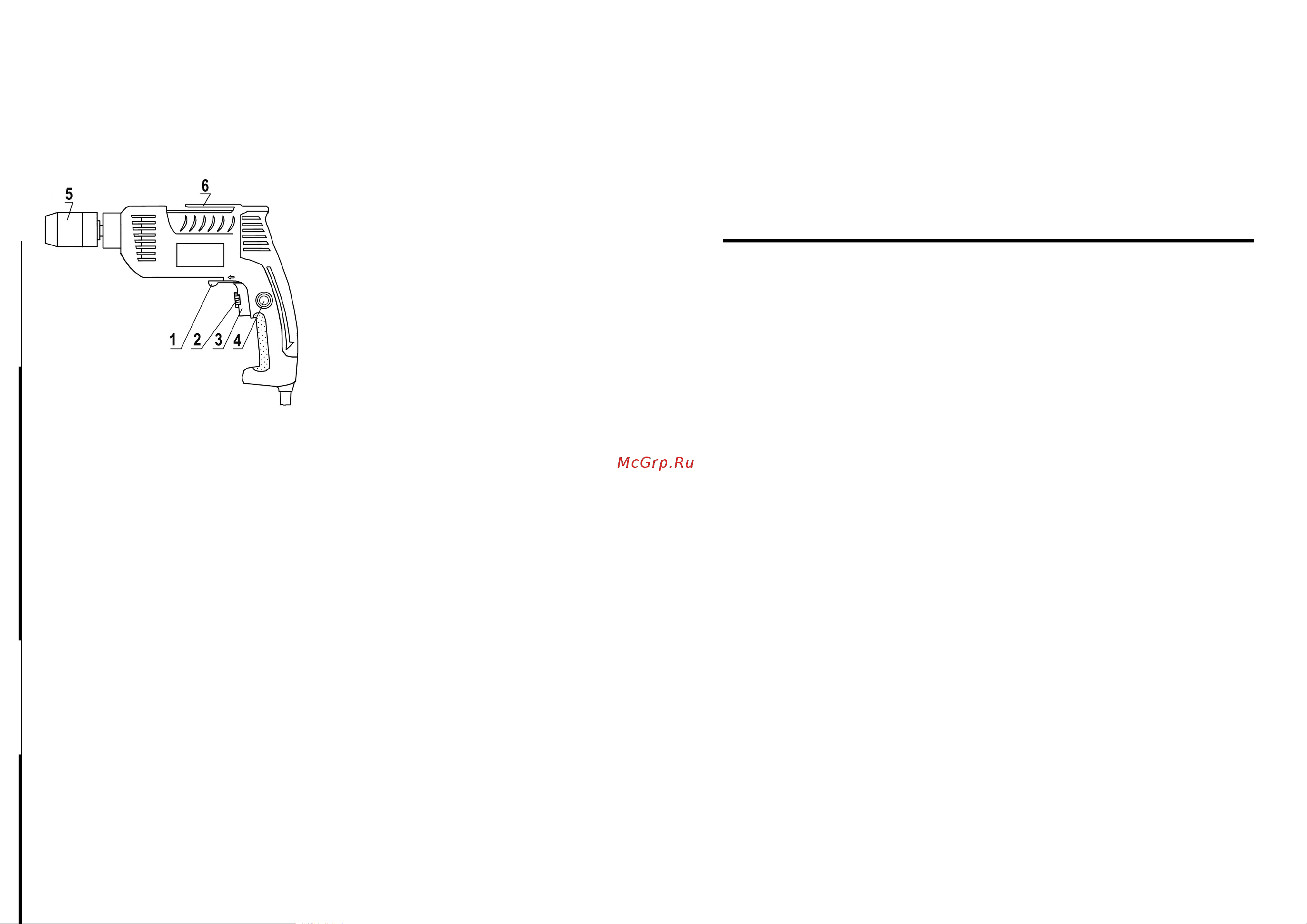

4.1. Устройство машины изображено на рис.1.

4.2. Принцип работы

4.2.1. Включение машины осуществляется при нажатии на курок выключателя поз. 3.

Крутящий момент двигателя передается на шпиндель с установленным патроном поз. 5. Для

отключения машины необходимо отпустить выключатель.

4.2.2. Регулирование частоты вращения шпинделя производится с помощью устройства

бесступенчатого регулирования числа оборотов. При увеличении нажатия на курок поз. 3

частота вращения увеличивается. Вращением регулятора скорости поз. 2 регулируется ход

курка. Частоту вращения шпинделя можно фиксировать, нажав на кнопку поз. 4.

4.2.3. Реверсивный режим работы производится с помощью перемещения

переключателя поз. 1 «влево-вправо», при этом шпиндель изменяет направление вращения

на противоположное.

ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ

ЗАО “Диффузион Инструмент”

Действителен при заполнении

Заполняет предприятие-изготовитель

Машина ручная электрическая сверлильная

МЭС-5-01 (Арт. 10011020/10011021)

Дата выпуска

Представитель ОТК завода-изготовителя

Штамп ОТК

Адрес для возврата талона на предприятие-изготовитель:

Россия, 214031, г. Смоленск, ул. Индустриальная, 2

ЗАО "Диффузион Инструмент".

Заполняет торговое предприятие

Дата продажи _________________

число, месяц, год

Продавец ____________________

подпись или штамп

Штамп магазина

ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ

ЗАО “Диффузион Инструмент”

Действителен при заполнении

Заполняет предприятие-изготовитель

Машина ручная электрическая сверлильная

МЭС-5-01 (Арт. 10011020/10011021)

Дата выпуска

Представитель ОТК завода-изготовителя

Штамп ОТК

Адрес для возврата талона на предприятие-изготовитель:

Россия, 214031, г. Смоленск, ул. Индустриальная, 2

ЗАО "Диффузион Инструмент".

Заполняет торговое предприятие

Дата продажи _________________

число, месяц, год

Продавец ____________________

подпись или штамп

Штамп магазина

Заполняет ремонтное предприятие

Гарантийный номер изделия __________________

Содержание ремонта (наименование и номер по схеме

замененной детали или узла, место и характер дефектов):

___________________________________________________________

1 – переключатель

2 – регулятор

скорости

3 – курок

выключателя

4 – кнопка

5 – патрон

6 – клипса для

крепления

машины на поясе

Рис. 1

Л и н и я о т р е з а Л и н и я о т р е з а
