4. Устройство и принцип работы

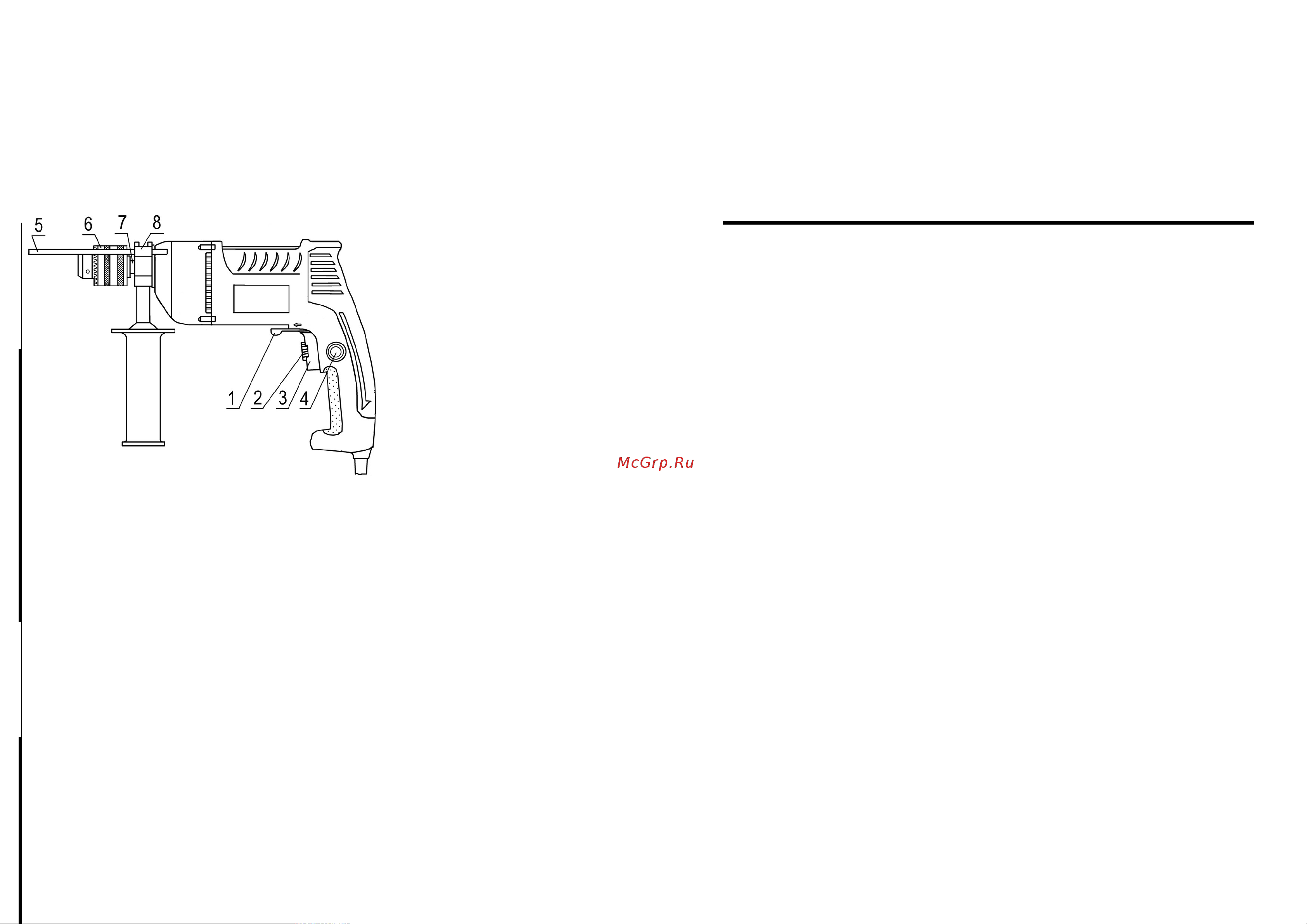

4.1. Устройство машины изображено на рис. 1.
4.1.1. Машина комплектуется дополнительной рукояткой поз. 8, которая
устанавливается на горловину корпуса (посадочный диаметр Ø 43 мм.), фиксируется
поворотом рукоятки против часовой стрелки.
4.1.2. Ограничитель поз. 5 предназначен для выставления необходимой глубины
сверления.
4.2. Принцип работы
4.2.1. Включение машины осуществляется при нажатии на курок выключателя поз. 3.
Крутящий момент двигателя передается на шпиндель с установленным патроном поз. 6. Для
отключения машины необходимо отпустить выключатель.
4.2.2. Регулирование частоты вращения шпинделя производится с помощью устройства
бесступенчатого регулирования числа оборотов. При увеличении нажатия на курок поз. 3
частота вращения увеличивается. Вращением регулятора скорости поз. 2 регулируется ход
курка. Частоту вращения шпинделя можно фиксировать, нажав на кнопку поз. 4.
15
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
ЗАО “Диффузион Инструмент”
Действителен при заполнении
Заполняет предприятие-изготовитель
Машина ручная электрическая сверлильная
МЭС-5-03 (Арт. 10011050)
Дата выпуска
Представитель ОТК завода-изготовителя
Штамп ОТК
Адрес для возврата талона на предприятие-изготовитель:
Россия, 214031, г. Смоленск, ул. Индустриальная, 2
ЗАО "Диффузион Инструмент".
Заполняет торговое предприятие
Дата продажи _________________
число, месяц, год
Продавец ____________________
подпись или штамп
Штамп магазина
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
ЗАО “Диффузион Инструмент”
Действителен при заполнении
Заполняет предприятие-изготовитель
Машина ручная электрическая сверлильная
МЭС-5-03 (Арт. 10011050)
Дата выпуска
Представитель ОТК завода-изготовителя
Штамп ОТК
Адрес для возврата талона на предприятие-изготовитель:
Россия, 214031, г. Смоленск, ул. Индустриальная, 2
ЗАО "Диффузион Инструмент".
Заполняет торговое предприятие
Дата продажи _________________
число, месяц, год
Продавец ____________________
подпись или штамп
Штамп магазина
14
Заполняет ремонтное предприятие
Гарантийный номер изделия __________________
Содержание ремонта (наименование и номер по схеме
замененной детали или узла, место и характер дефектов):
___________________________________________________________
___________________________________________________________
___________________________________________________________
___________________________________________________________
___________________________________________________________
1 – переключатель
2 – регулятор
скорости
3 – курок
выключателя
4 – кнопка
5 – ограничитель
6 – патрон
7 – шпиндель
8 – дополнительная
рукоятка
Рис. 1
