НГКБ.425411.001 РЭ0 Редакция 8121-v1_1

«Астра-8121»

Пульт управления радиоканальный

Руководство по эксплуатации

Настоящее руководство по эксплуатации предназначено для

изучения принципа работы, правильного использования,

хранения и технического обслуживания радиоканального

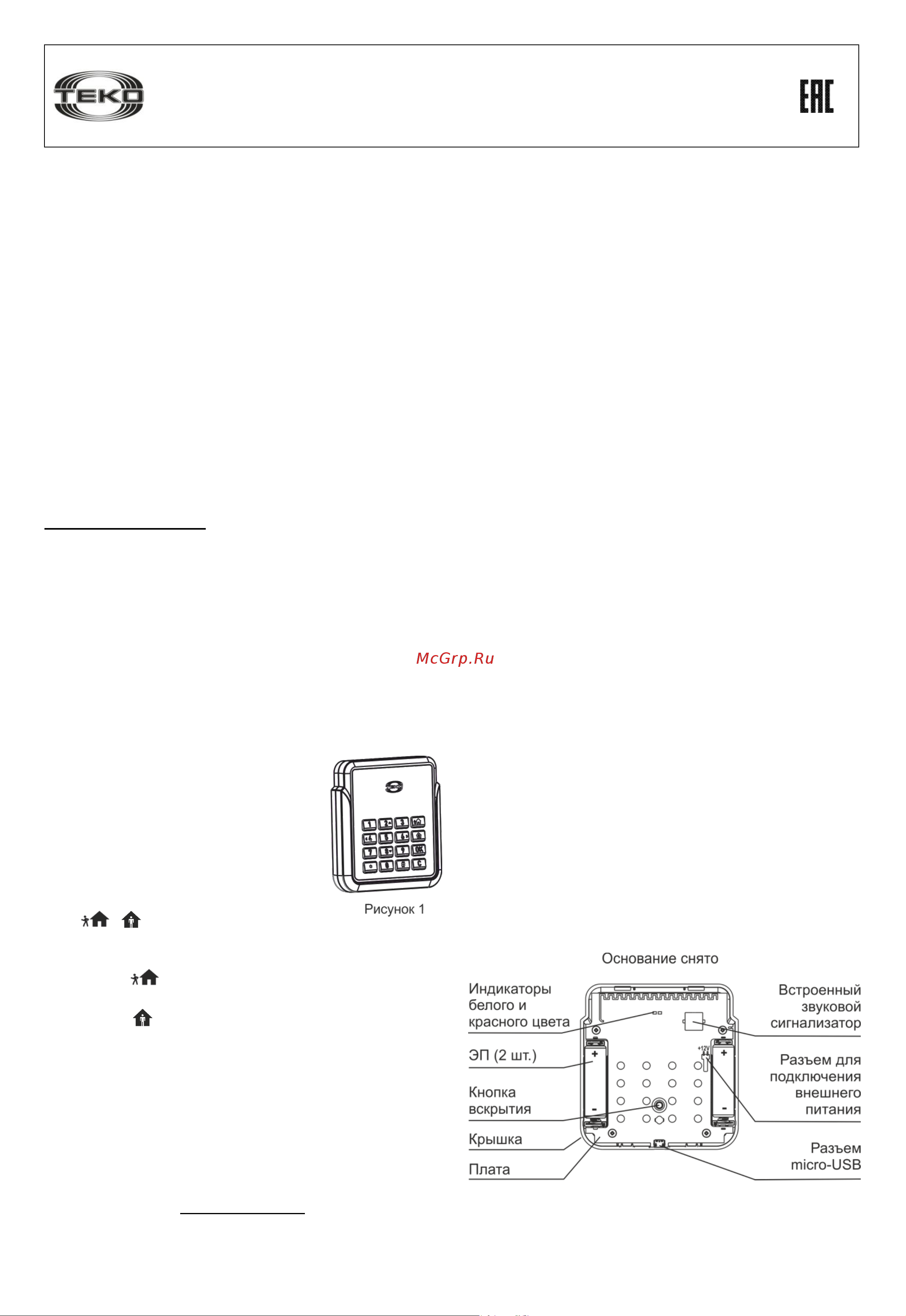

пульта управления «Астра-8121» (далее пульт) (рисунок 1).

Производитель оставляет за собой право вносить измене-

ния в конструкцию, программное обеспечение, схемотех-

нические решения и комплектацию изделия, не ухудшаю-

щие его технические характеристики, не нарушающие

обязательные нормативные требования, без предвари-

тельного уведомления потребителя.

Не указанные в руководстве по эксплуатации технические

особенности изделия в части конструкции, программного

обеспечения и схемотехнических решений являются

штатными для изделия, если не ухудшают объявленные

технические характеристики. Потребитель, вследствие

неудовлетворенности не указанными в руководстве по

эксплуатации техническими особенностями или внесен-

ными изменениями, имеет право вернуть изделие продав-

цу при сохранении товарного вида изделия и в установ-

ленные законом сроки, с полным возвратом ранее упла-

ченных денежных средств.

Перечень сокращений, принятых в руководстве по экс-

плуатации:

пульт - пульт управления радиоканальный «Астра-8121»;

контроллер – устройство оконечное объектовое «Security

Hub» (с версией ПО 1.83 и выше);

АРМ ПЦО – автоматизированное рабочее место пульта

централизованной охраны;

ПАК Астра – программно-аппаратный комплекс «Астра»,

состоящий из сервера, объектовых устройств (например,

контроллера), профессионального программного обеспе-

чения для АРМ ПЦО и пользовательских интернет-

приложений (веб-приложений и мобильных приложений

Security Hub под ОС Android и iOS);

ЭП – элемент питания.

1 Назначение

1.1 Пульт предназначен для работы в

составе GSM-сигнализации «Security

Hub»*.

1.2 Пульт предназначен для:

 ввода и передачи по радиоканалу на

контроллер команд управления объек-

том набором PIN кодов, а также кноп-

ками , ;

 передачи сигнала «Тревога» нажатием кнопки # не

менее 2 с.

1.3 Кнопка позволяет быстро поставить на охрану

весь объект.

1.4 Кнопка позволяет быстро поставить на охрану

заданную в настройках группу разделов, например, только

периметр (частичное взятие объекта).

1.5 Электропитание пульта осуществляется одним из

трех способов:

 от 2-х ЭП типоразмера АА напряжением 1,5 В;

 от внешнего источника электропитания напряжением

12 В;

 от внешнего источника напряжением 5 В через разъем

micro-USB.

_____________________________________

* Подробнее на сайте https://security-hub.ru/

**На прямой видимости. Радиус действия зависит от конст-

руктивных особенностей помещения, места установки, поме-

ховой обстановки

2 Технические характеристики

Технические параметры радиоканала

Рабочие частоты, МГц:

- литера «1» .................................................................. 433,42

- литера «3» .................................................................. 434,42

Радиус действия радиоканала

на открытой местности, м, не менее ............................ 100**

Общие технические параметры

Напряжение питания, В:

- от ЭП .................................................................от 2,6 до 3,0

- от внешнего источника 12 В.................................от 5 до 12

- от USB ................................................................................. 5

Ток потребления, мА, не более:

- при напряжении 3,0 В:

- в «спящем» режиме.................................................. 0,006

- при включенном радиомодуле ..................................... 70

- при напряжении 12 В:

- в «спящем» режиме....................................................... 20

- при включенном радиомодуле ..................................... 70

- при напряжении 5 В:

- в «спящем» режиме....................................................... 20

- при включенном радиомодуле ..................................... 70

Порог начала индикации для замены ЭП, В ................ ….2,7

Нижний порог напряжения питания (порог отключения

при сохранении индикации о разряде ЭП), В .................. 2,2

Средний срок службы ЭП, лет, не более ............................... 1

Габаритные размеры, мм, не более ............... 108×113×20,5

Масса (без ЭП), кг, не более ............................................. 0,1

Условия эксплуатации

Диапазон температур, °С ................................. от -10 до +50

Относительная влажность воздуха, % ....... до 93 при +40°С

без конденсации влаги

3 Комплектность

Комплектность поставки:

Пульт управления радиоканальный «Астра-8121» ...... 1 шт.

Розетка ............................................................................ 1 шт.

Контакт............................................................................. 2 шт.

Элемент питания (типоразмер АА, 1,5 V) ..................... 2 шт.

Винт ................................................................................. 4 шт.

Дюбель ............................................................................ 4 шт.

Памятка по применению ............................................. ..1 экз.

4 Конструкция

Рисунок 2

4.1 Конструктивно пульт выполнен в виде блока, состоя-

щего из основания и съемной крышки (рисунок 2).
