Котел 4

Котел 1

Котел 3

Котел 2

Нагрузка на установку, %

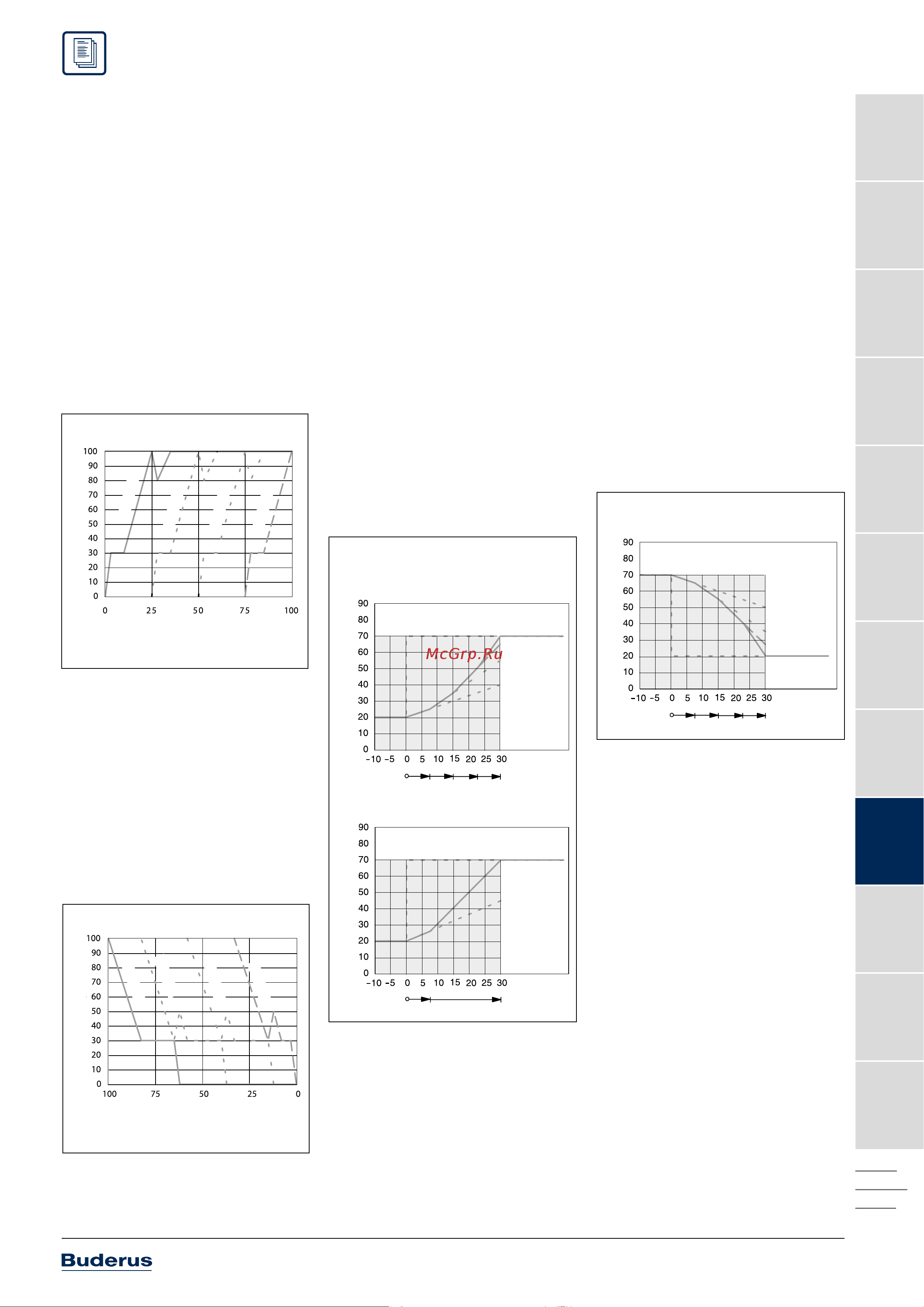

Схема для установки из 4 натенных котлов

одинаковой мощности

Включения в отопительном режиме

Мощность котла, %

Котел 4

Котел 1

Котел 3

Котел 2

Нагрузка на установку, %

Схема для установки из 4 натенных котлов

одинаковой мощности

Выключения в отопительном режиме

Мощность котла, %

Старт

Зимний отопительный сезон

Включения при больших

скачках заданных параметров

Приготовление горячей воды

в летнем режиме

Время, мин

Заданый параметр

для отопления

Асимп. значение

когда все котлы вкл.

1 - 3 котлы вкл.

1 - 2 котлы вкл.

1-ый котел вкл.

Асимп. значение

когда вкл. котлы 1+2

Заданый параметр

для отопления

Температура на гидр. сирелке, ºСТемпература на гидр. сирелке, ºС

Время, мин

СтартЦель

Цель

Старт

Зимний отопительный сезон

Включения при больших

скачках заданных параметров

Приготовление горячей воды

в летнем режиме

Время, мин

Заданый параметр

для отопления

Асимп. значение

когда все котлы вкл.

1 - 3 котлы вкл.

1 - 2 котлы вкл.

1-ый котел вкл.

Асимп. значение

когда вкл. котлы 1+2

Заданый параметр

для отопления

Температура на гидр. сирелке, ºСТемпература на гидр. сирелке, ºС

Время, мин

СтартЦель

Цель

Температура на гидр. сирелке, ºС

Время, мин

СтартЦель

2 - 4 котлы выкл.

Все котлы выкл.

4-ый котел выкл.

3 + 4 котлы выкл.

Заданное снижение

Асимп. значение

когда

Выключения при больших

скачках заданных параметров

Температура на гидр. сирелке, ºС

Время, мин

СтартЦель

2 - 4 котлы выкл.

Все котлы выкл.

4-ый котел выкл.

3 + 4 котлы выкл.

Заданное снижение

Асимп. значение

когда

Выключения при больших

скачках заданных параметров

сколькими котлами не зависит от мощно-

сти и типа отдельных настенных котлов с

UBA1.5. При поступлении запроса на бо-

лее высокую мощность подключается ко-

тел 2 (каскад из 2-х котлов), мощность

кот ла 1 плавно снижается, чтобы рас пре-

де лить основную нагрузку между котла-

ми. Одновременно мощность котла 2 по-

вышается с 0 до 30 % или до величины ос-

новной нагрузки. При дальнейшем посту-

плении запроса на покрытие тепловой

на грузки основная нагрузка остается на

кот ле 2, а мощность котла 1 повышается

до 100 %. Только теперь, если это требу-

ется, мощность котла 2 будет плавно

повы шаться до 100 %.

Если мощность котла 1 в силу каких-либо

специфических местных обстоятельств не

достигает 100 %, то не позднее чем через

30 минут включается модуляция котла 2.

Отключение каскада из двух котлов про-

ходит аналогично, т.е. мощность котла 2

плавно снижается до 30 % при уменьшаю-

щейся тепловой нагрузке и сохраняет па-

раметры до такого же снижения мощно-

сти котла 1 от 100 до 30 %. Мощность кот-

ла 2 снижается до 0 %, тогда как одно-

времен но с этим вновь растет мощность

котла 1, чтобы компенсировать основную

нагрузку котла 2. В заключении мощность

котла 1 при необходимости плавно сни-

жается до его отключения. На каскаде из

4-х котлов они включаются и выключают-

ся соответс твующим образом.

Такой принцип включения и выключения

гарантирует полностью модулированный

диапазон мощности каскада котлов, ми-

нимизацию выбросов вредных веществ,

экономичный режим экс плуата ции. Еще

одним фактором, способствующим эко-

номичной работе, является наличие функ-

ции ежедневной автоматической смены

последовательности включения котлов,

которая при необходимости может быть

отменена.

Интеллектуальноекаскадное

управлениеприбольшихскачках

заданныхпараметров

При больших тепловых нагрузках (задан-

ный скачок) к моменту подключения котел

1 имеет мощность 100 %. При этом проис-

ходит модуляция настенного котла через

UBA1.5. По истечении определенного вре-

мени система управления проверяет ско-

рость возрастания температуры на ги-

дравлической стрелке (асимптотическое

значение). Если имеющейся мощности

котла не хватает, чтобы покрыть нагрузку

в определенный момент времени, то вклю-

чается следующий котел с мощностью

100%. Этот процесс повторяется до тех

пор, пока не будет достигнута полная мощ-

ность установки или мощность, тре буемая

к определенному моменту времени.

Распознаваниепоступлениятеплаот

другихисточников(твердотопливные

котлы,солнечныйколлектор)

Если замеренная температура на гидрав-

лической стрелке выше заданного значе-

ния на определенную величину, то систе-

ма управления воспринимает это как на-

личие постороннего источника энергии,

выключает настенный котел и насос кот-

лового контура.

При пониженной нагрузке на установку,

например, летом, заданное значение дос-

тигается работой меньшего числа котлов.

Таким образом снижается ненужное ко-

личество стартов горелки на 3-м и 4-м на-

стенных котлах.

Соответственно соотношению включений

к определенному моменту времени при

снижающейся тепловой нагрузке отклю-

чается котел 4, и стартует модуляция кот-

ла 3. При этом по истечении заданного

времени система управления проверяет

скорость падения температуры на ги-

дравлической стрелке (асимптотическое

значение). Если имеющаяся мощность

котла еще слишком большая для дости-

женая к определенному моменту времени

заданного значения, то отключается сле-

дующий котел, и включается модуляция

предшест вующего котла. Этот процесс

повторяется до тех пор, пока нагрузка

установки не до стигнет 0 % или пока

мощность не будет соответствовать тре-

буемой к определенному моменту време-

ни. Это управление не влияет на систему

Flow-Detection-System FDS.

4121/4122 Logamatic

Системы управления Logamatic
