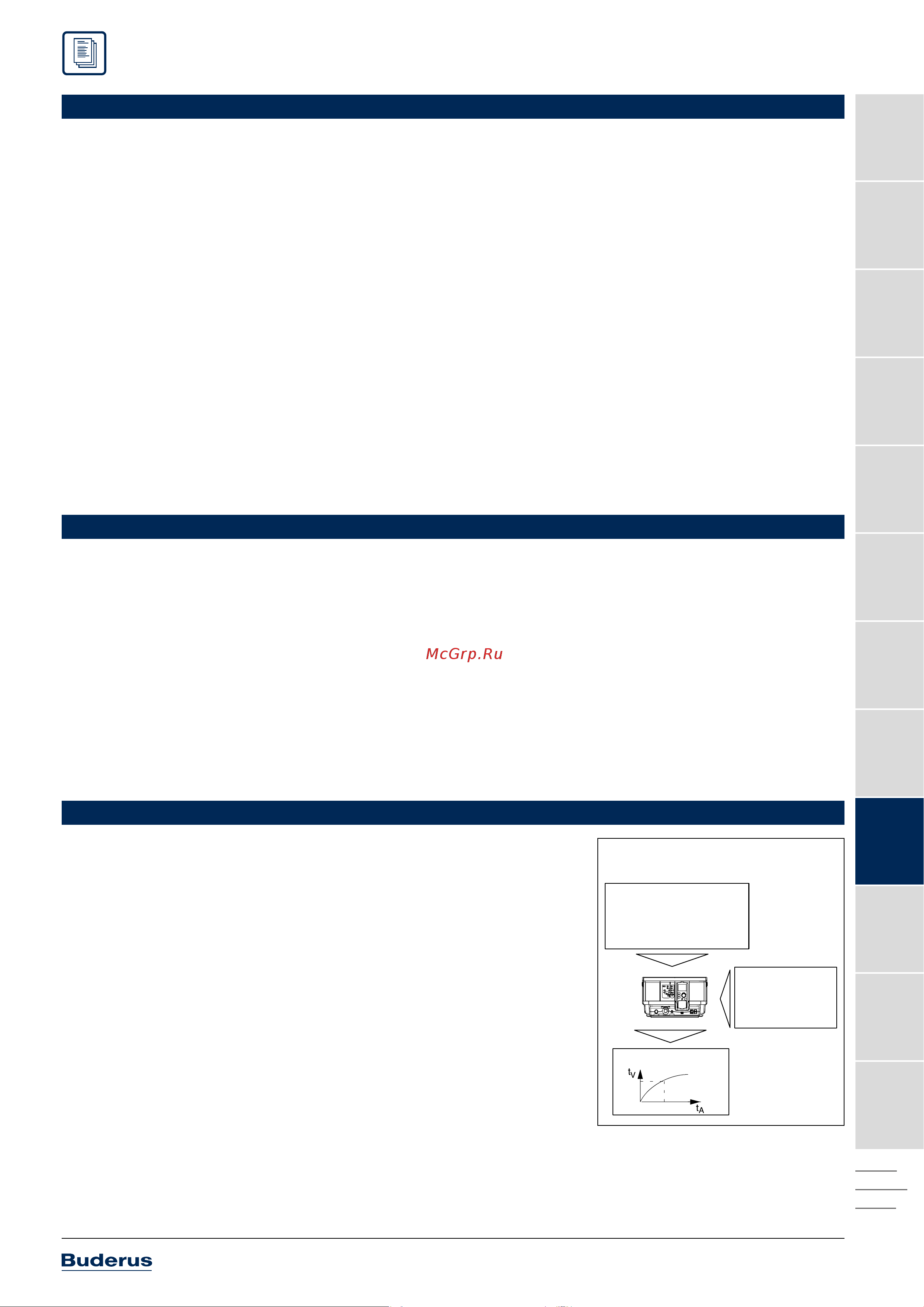

Logamatic4211

Logamatic4212

ФункциимодульнойсистемыуправленияLogamatic4000

Базовая комплектация системы управле-

ния Logamatic 4211 для низких и средних

мощностных диапазонов включает:

• устройства безопасности (регулируе-

мый предохранительный ограничитель

температуры) и переключатель для воз-

можного ручного режима

• пульт управления MEC2

При расширении комплектации дополни-

тельными модулями и коммуникацион-

ными узлами область применения может

быть оптимально адаптирована к услови-

ям эксплуатации установки:

• Функциональные модули для отопитель-

ных контуров со смесителем, загрузоч-

ной системы, модулем EIB и др.

• Программное обеспечение к системе

дис танционного контроля Logamatic

Корпус системы управления Logamatic

4211 выполнен из утилизируемой пласт-

массы; в базовую комплектацию системы

управления входят соединительные клем-

мы, имеющие цветовую и цифровую коди-

ровку, соответственно аппаратно-про-

граммному обеспечению. Другие соеди-

нительные клеммы расположены на соот-

ветствующем функциональном модуле в

строго определенном порядке.

Основными функциональными элемента-

ми системы управления Logamatic 4211

являются модуль-контроллер CM431 и

центральный модуль ZM422. У каждого из

них имеются собственные задачи по регу-

лированию, управлению и контролю. Вы-

полненные на основе микропроцессор-

ной техники, они поддерживают режим

ре гулирования по наружной температуре

низкотемпературного, конденсационного

котла или котла с технологией Eco stream

(регулирование Ecostream должно прохо-

дить в этом случае через исполнительный

орган отопительного контура) с 1-ступен-

чатой, 2-ступенчатой, двумя 1-ступенча-

тыми или модулированными горелками.

Дополнительно в базовую комплектацию

могут быть включены один отопительный

контур без смесителя, как вариант, насос

котлового контура и приготовление воды

для ГВС с функцией термической дезин-

фекции и управлением циркуляционного

насоса. Расширить комплектацию можно

различными функциональными модуля ми

для регулирования отопительного кон ту-

ра, интерфейсом EIB, модулем солнеч но-

го коллектора, системой с внешним те-

плообменником LAP, а также модулями

для выполнения других специальных за-

дач по регулированию.

Возможно выполнение различных высо-

котехнологичных функций, таких как ав-

томатическое определение отопительной

кривой в зависимости от типа здания и

системы, адаптация и оптимизация, авто-

матическое распознавание комплекта-

ции, переключение режимов лето-зима,

архивирование данных всех программ и

параметров и многое другое.

Базовая комплектация традиционной

сис-темы управления Logamatic 4212 для

ре жима с постоянной температурой

котло вой воды или в соединении с надси-

стемой управления (шкаф управления

4411 или автоматика другого производи-

теля) вклю чает:

• устройства безопасности (регулируе-

мый предохранительный ограничитель

температуры и регулятор температуры),

а также кнопку проверки предохрани-

тельного ограничителя температуры

• центральный модуль ZM425 с термомет-

ром котловой воды и двумя разъемами

для счетчика отработанных часов

При расширении комплектации дополни-

тельными модулями область применения

может быть оптимально адаптирована к

условиям эксплуатации котла.

Дополнительные модули ZM426 (допол-

нительный STB) и ZM427 (котловой мо-

дуль для работы низкотемпературоного

котла с обеспечением условий в обратной

линии и котлов с технологией Ecostream

Корпус системы управления Logamatic

4212 выполнен из утилизируемой пласт-

массы; в базовую комплектацию системы

управления входят соединительные клем-

мы, имеющие цветовую и цифровую коди-

ровку, соответственно аппаратно-про-

граммному обеспечению. Другие соеди-

нительные клеммы расположены на соот-

ветствующем дополнительном модуле в

строго определенном порядке.

Основные функции выполняют 2-х сту-

пенчатый регулятор температуры и регу-

лируемый предохранительный ограничи-

тель температуры.

Автоматическоеопределение

иадаптацияотопительныхкривых

Определение оптимальной отопительной

кривой для экономичного и одновремен-

но комфортного отопления часто требует

трудоемких мероприятий по настройке

при пуске в эксплуатацию. Модульная

сис тема управления Logamatic 4000 авто-

ма тически определяет отопительную кри-

вую, исходя из небольшого числа исход-

ных данных и результатов измерений.

Данные также можно ввести вручную.

Благодаря функции адаптации и самооп-

тимизации модульная система управле-

ния Logamatic 4000 в соединении с дис-

танционным управлением в контрольном

помещении приводит отопительную кри-

вую в соответствие с теплотехнической

характеристикой здания.

Динамическийдиапазон

переключения

Динамическое переключение – это новая

функция, которая учитывает фактическую

нагрузку на отопительную систему. Дина-

мический диапазон учитывает два факто-

ра, которые влияют на включение/выклю-

чение горелки.

Во-первых, имеется конкретный задавае-

мый диапазон для переключений, состав-

ляющий для 1-ступенчатой горелки ± 7 K и

для 2-ступенчатой/модулированной го-

релки: для первой ступени ± 7 K, для вто-

рой последующие ± 8 K.

Во-вторых, система управления постоян-

но определяет разницу между заданной и

фактической температурой в подающей

линии (рассогласование) и выполняет гра-

фическое наложение зон (интегральный

метод). Если вычисленный результат вы-

ходит за пределы заданной границы, то

горелка включается или выключается, не

достигая границы переключения.

Далее горелка включается или выключа-

ется, если будет зафиксирован выход за

пределы жестко заданной границы. Благо

даря этим двум различным функциям, ко-

торые влияют, главным образом, на усло-

вия старта горелки, возможна оптималь-

ная адаптация к актуальной потребности

в мощности (теплопотребности).

Исходные данные

• Расчетная температура

• Самая низкая наруж. температура

• Заданное значение комнатной

температуры

• Вид отопительной системы

Результаты измерений

• Наружная температура

• Фактическое значение

комнатной температуры

Выходные данные

Автоматическое вычисление и адаптация

отопительной кривой

4211/4212 Logamatic

Системы управления Logamatic
