Logamatic4211

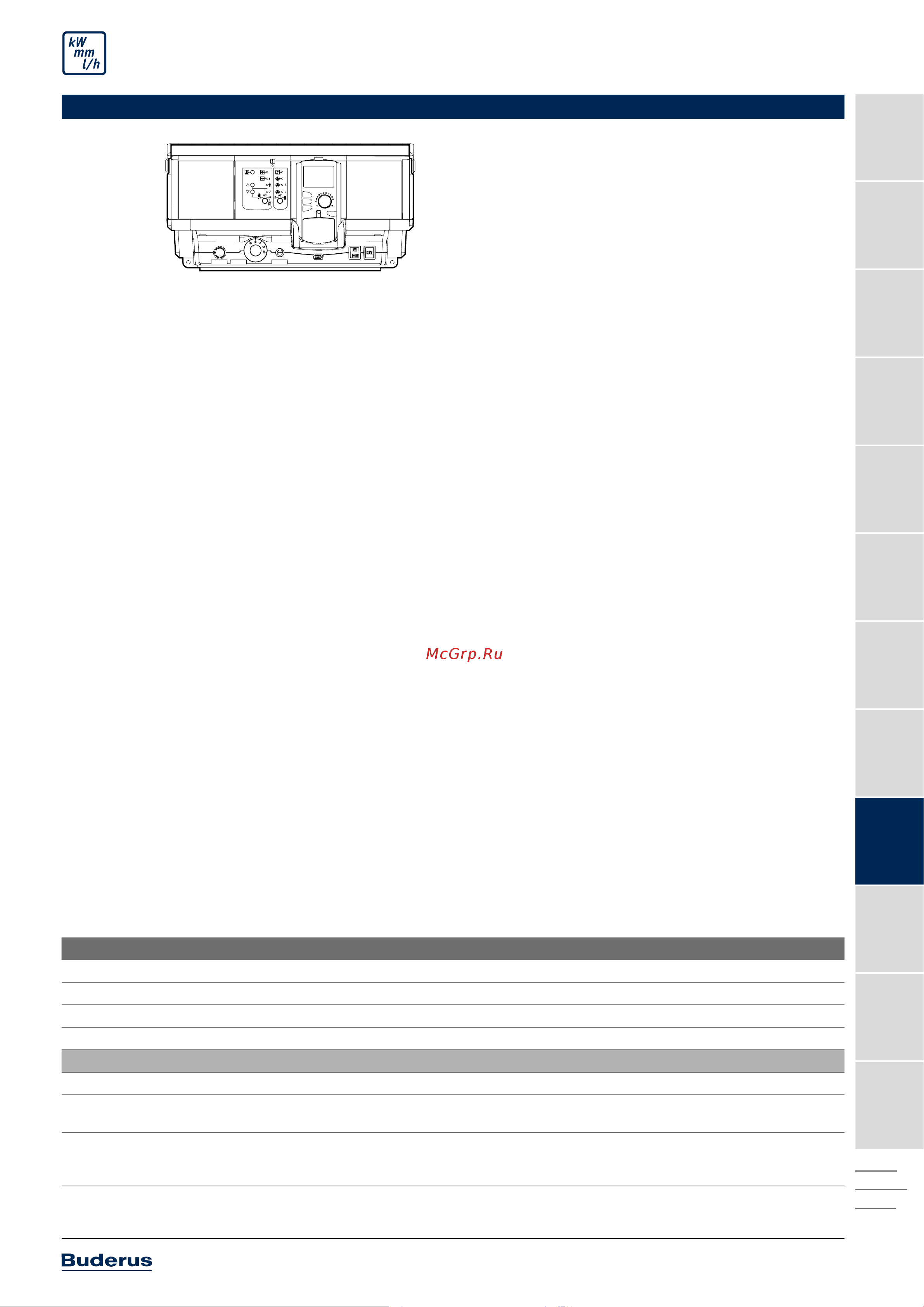

Logamatic 4211 в базовой комплектации

с цифровым пультом управления МЕС2

Logamatic4211

• Модульная цифровая система управ-

ления для установки на котле с малой и

средней мощностью

• Управление котельной установкой с од-

ним котлом

• Содержит:

- модуль-контроллер CM431, дополни-

тельный модуль ZM422

- пульт управления MEC2

- регулируемый предохранительный ог-

раничитель температуры STB

- настраиваемый регулятор температу-

ры котловой воды TR

- модуль блока питания NM482

- модуль BUS BM492

• Функциональные модули и цифровой

блок управления в пластмассовом кор-

пусе с откидной крышкой

• Кнопка контроля дымовых газов

• Переключатель отопительного контура

0 и контура ГВС

• Выключатель горелки

• С кнопкой повышения/понижения моду-

ляции

• 2 свободных штекера для модулей

• Сервисный разъем

• Соединительные штекеры с цветовой и

цифровой кодировкой расположены на

соответствующем функциональном мо-

дуле в строго определенном порядке

- Пусковой выключатель

• Аварийный выключатель горелки

• Полная электрическая разводка

• Степень защиты IP 40

• Защита от радио- и телепомех

• Предохранительный контур

• Корпус из маркированного утили зируе-

мого сырья

• С универсальной системой быстрого

монтажа

• С датчиками котловой воды и наружной

температуры

• Возможно расширение комплектации

Модуль-контроллерCM431,

дополнительныймодульZM422

• Для управления 1-ступенчатой, 2-сту-

пенчатой, двумя 1-ступенчатыми, моду-

лированной горелками

• Обеспечение условий эксплуатации кот-

ла с Ecostream-технологией за счет од-

новременной настройки с другим сиг-

налом исполнительных органов отопи-

тельных контуров

• Светодиодная индикация рабочего ре-

жима, неисправности модуля или горел-

ки, летнего режима, ступени горелки,

мо дуляция

• Коммуникация через ECOCAN-BUS

• Передача данных, дистанционный ввод

параметров через телемеханическую

систему Logamatic

• Кнопка контроля дымовой трубы, пере-

ключатель отопительного контура, кон-

тура ГВС, горелки, а также кнопка повы-

шения/понижения модуляции

• Управление по выбору одного отопи-

тельного контура без смесителя (HK 0),

одного насоса котлового контура или

на-соса измерительного контура

- Возможно подключение дистан цион-

но го управления

- HK (отопительный контур) в качестве

приоритетного контура по таймеру

- Индикация рабочего режима светодио-

дами

- Ручной режим управления с возмож-

ностью переключений режимов выкл./

авт. режим/ручной режим (параллель-

но с приготовлением горячей воды)

• Управление контуром ГВС с загрузоч-

ным насосом бака-водонагревателя и

циркуляционного насоса

- Внешний вход для одноразового

нагре ва воды в контуре ГВС вне за-

данного времени или для включения

термичес кой дезинфекции

- Внешний вход неисправности насоса

- Светодиодная индикация рабочего ре-

жима

- Ручной режим управления с возмож-

ностью переключений режимов выкл./

авт.режим/ручной режим (если функ-

ция не использована для контура HK 0)

• С индикацией светодиодами:

- неисправность модуля

- летний режим отопительного контура

- включение насоса отопительного или

котлового контура

- включение загрузочного насоса горя-

чей воды

- включение циркуляционного насоса

ПультуправленияMEC2

• Цифровой пульт управления для ввода

данных, считывания и индикации всех

регулируемых параметров

• Со встроенным датчиком комнатной

температуры

Logamatic 4211

Рабочее напряжение (при 50 Гц ± 4 %) В 230 ± 10 %

Потребляемая мощность ВА 5

Предохранитель системы управления А 10

Размеры ширина/высота/глубина мм 460/240/230

Максимальныйтоквключения

Выход горелки А 8

Выход насоса котлового контура или насоса

отопительного контура

А 5

Температура окружающего воздуха

эксплуатация

транспортировка

°C

+5...+50

-30...+55

4211/4212 Logamatic

Системы управления Logamatic
