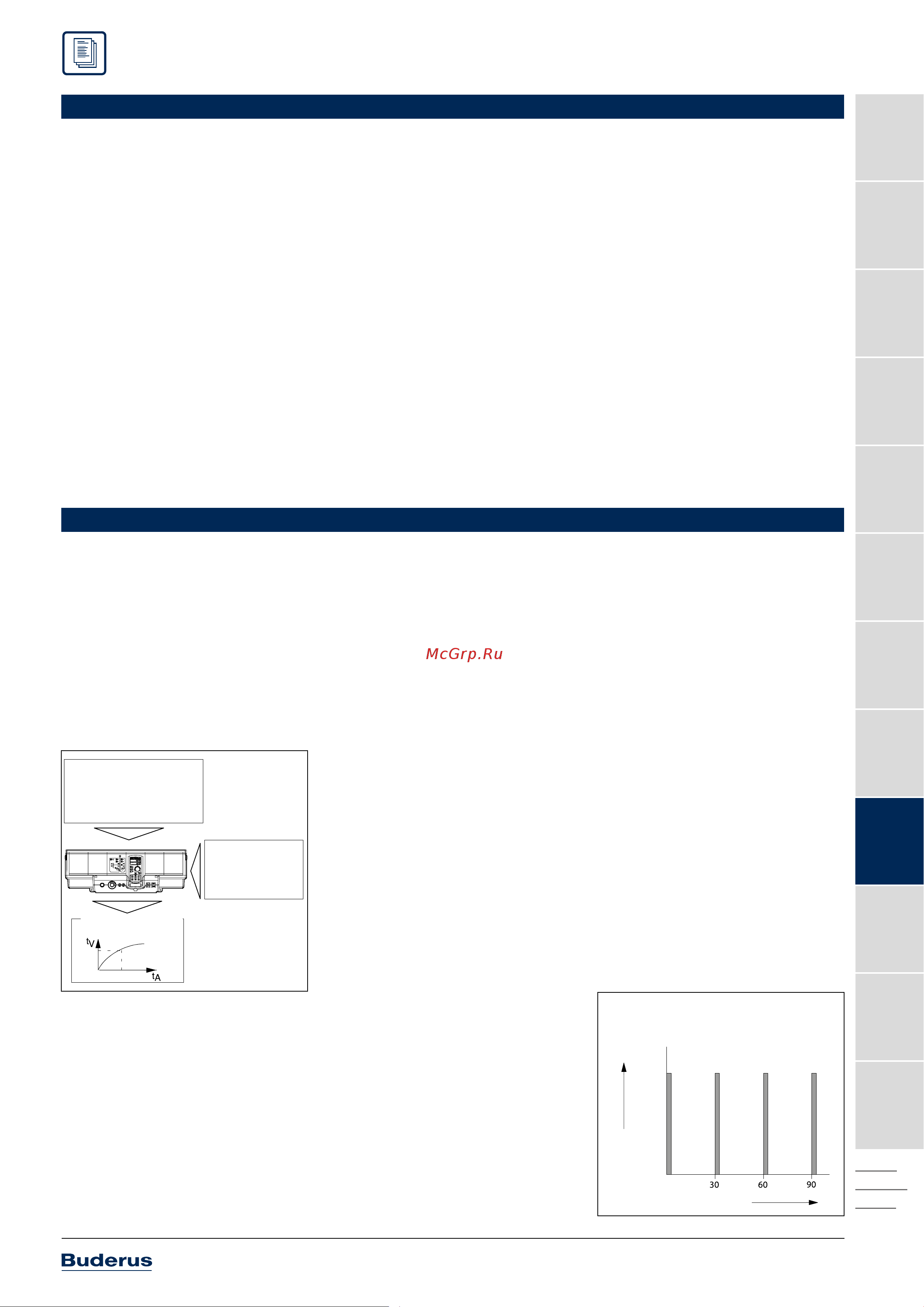

Logamatic4321/4322

ФункциимодульнойсистемыуправленияLogamatic4000

Базовая комплектация систем управле-

ния Logamatic 4321 и 4322 для котлов

средней и большой мощности включает в

себя:

• устройства безопасности (регулируе-

мый предохранительный ограничитель

температуры) и переключатель для руч-

ного управления

• пульт управления MEC2 (не для Loga-

matic 4322)

При расширении комплектации дополни-

тельными модулями и коммуникацион-

ными узлами область применения может

быть оптимально адаптирована к усло-

виям эксплуатации установки:

• Функциональные модули для отопитель-

ных контуров со смесителем, контура

ГВС, системы с внешним теплообменни-

ком, разъем EIB и т.д.

• Программное обеспечение к системе

дистанционного контроля Logamatic.

Корпус систем управления Logamatic 4321

и 4322 выполнен из утилизируемой пласт-

массы; в базовую комплектацию системы

управления входят соединительные клем-

мы, имеющие цветовую и цифровую коди-

ровку, соответственно аппа ратно-про-

граммному обеспечению. Другие соедини-

тельные клеммы рас по ло же ны на соот-

ветствующем функциональном модуле в

строго определенном порядке. Основ-

ными функциональными элементами сис-

тем управления Logamatic 4321 и 4322 яв-

ляются модуль-контроллер CM431 и цент-

ральный модуль ZM432. У каждого из них

имеются собственные задачи по регу ли ро-

ванию, управлению и контролю. Выпол-

ненные на основе микропроцессор ной

техники, они поддерживают режим регу-

лирования в зависимости от наруж ной

температуры низкотемпературного, кон-

денсационного котла или котла с Eco -

stream-технологией с 1-ступенчатой/2-сту-

пенчатой горелкой, двумя 1-ступенчатыми

или модулированными горелками.

Расширить комплектацию можно различ-

ными функциональными модулями для ре-

гулирования контура ГВС, отопитель-ного

контура, котельной установки с несколь-

кими котлами, интерфейсом EIB, модуля

солнечного коллектора FM443, управлени-

ем системой с внешним тепло-обменником

LAP, а также модулями для выполнения

других специфических задач по регулиро-

ванию. Возможно выполне ние различных

высокотехнологичных фун кций, таких как

автоматическое определе ние отопитель-

ной кривой в зависимости от типа здания и

системы, адаптация и оптимизация, авто-

матическое распозна вание комплектации,

переключение режи мов лето-зима, архи-

вирование данных всех программ и пара-

метров и многое другое.

Автоматическоеопределение

иадаптацияотопительныхкривых

Определение оптимальной отопительной

кривой для экономичного и одновремен-

но комфортного отопления часто требует

трудоемких мероприятий по настройке

при пуске в эксплуатацию. Модульная

сис тема управления Logamatic 4000

автома тически определяет отопительную

кривую, исходя из небольшого числа ис-

ходных данных и результатов измерений.

Данные также можно ввести вручную.

Благодаря функции адаптации и самооп-

тимизации модульная система управле-

ния Logamatic 4000 в соединении с дис-

танционным управлением в контрольном

помещении приводит отопительную кри-

вую в соответствие с теплотехнической

характеристикой здания.

Динамическийдиапазон

переключения

Динамическое переключение – это новая

функция, которая учитывает фактическую

нагрузку на отопительную систему.

Динамический диапазон учитывает два

фактора, которые влияют на включение/

выключение горелки. Во-первых, имеет-

ся конкретный задаваемый диапазон для

переключений, составляющий для 1-сту-

пенчатой горелки ±7 K и для 2-ступенча-

той/модулированной горелки: для пер-

вой ступени ±7 K, для второй последую-

щие ±8 K.

Во-вторых, система управления постоян-

но определяет разницу между заданной и

фактической температурой в подающей

линии (рассогласование) и выполняет гра-

фическое наложение зон (интегральный

метод). Если вычисленный результат вы-

ходит за пределы заданной границы, то го-

релка включается или выключается, не до-

стигая границы переключения. Далее го-

релка включается или выключается, если

будет зафиксирован выход за пре делы

жестко заданной границы. Благо даря этим

двум различным функциям, которые влия-

ют, главным образом, на условия старта

горелки, возможна опти мальная адапта-

ция к актуальной потреб ности в мощности

(теплопотребности).

Автоматическое

переключениережимовлето/зима

Модульная система управления Logamatic

4000 имеет функцию автоматического пе-

реключения летнего режима на зимний и

наоборот, в соответствии с имеющимися

отопительными контурами, и может быть

отдельно сконфигурирована для каждого

контура. Температуру переключения

можно выбирать в интервале от 10 °C до

30 °C.

При необходимости в летний период мо-

жет работать режим отопления: для этого

нужно только нажать кнопку ручной уста-

новки дневного режима. При установке

температуры переключения ниже 10 °C

котел постоянно работает в зимнем режи-

ме. При установленной температуре пере-

ключения выше 29 °C установка перехо-

дит на постоянный летний режим работы,

это значит, что всегда выключено отопле-

ние, т.е. отопление выключено, а темпера-

тура воды для ГВС поддерживается на за-

данном уровне.

Управлениециркуляционнымнасосом

вэкономичномрежиме

Управление циркуляционным насосом

происходит через собственный времен-

ной канал, при этом насос включается

несколько раз в час и работает по 3 ми-

нуты (возможны варианты). Это происхо-

дит только в том случае, если отопитель-

ный контур или собственная программа

работы по таймеру работает в дневном

режиме. Такая функция экономит энер-

гию, которая бесполезно расходуется

при постоянно работающем циркуляци-

онном насосе, при этом поддержива ются

комфортные условия. При таком принци-

пе управления обеспечивается постоян-

ное на ли чие горячей воды в точках водо-

разбора.

ВКЛ.

Время, мин

Пример: автоматическое управление

циркуляционным насосом.

Включение 2 раза в час по 3

минуты

Состояние

ВЫКЛ.

Выходные данные

Исходные данные

• Расчетная температура

• Самая низкая наруж. температура

• Заданное значение комнатной

температуры

• Вид отопительной системы

Результаты измерений

• Наружная температура

• Фактическое значение

комнатной температуры

4321/4322 Logamatic

Системы управления Logamatic
