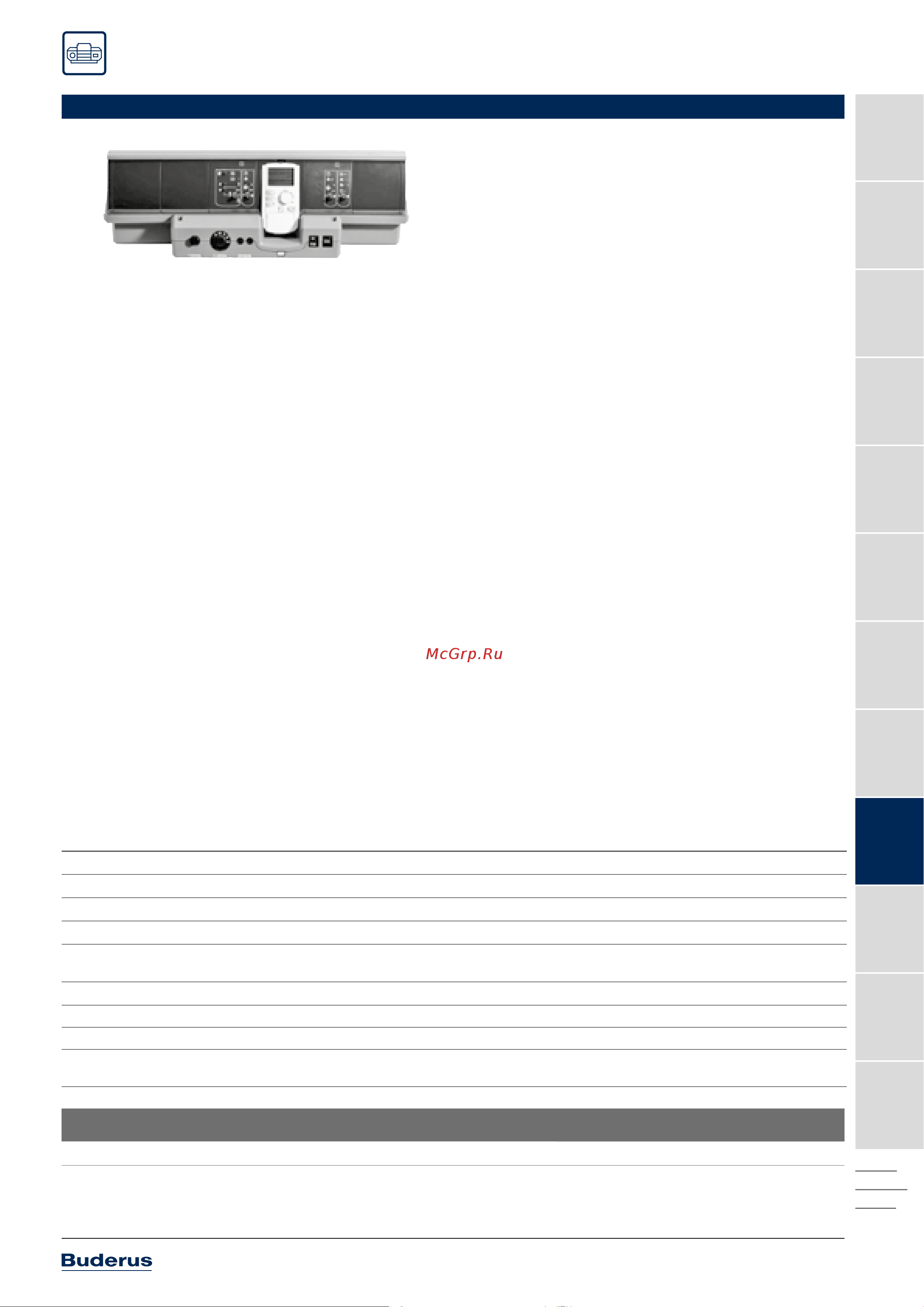

Logamatic4324

Описаниепродукта

Logamatic4324

• Модульная цифровая система управле-

ния для установки на котлах средней и

большой мощности.

• Применяется как управление котлом с

максимальной рабочей температурой до

105 °C.

• Совместима только с котлами SK655/755.

• Применяется только со специальным

пультом управления MEC2H и специаль-

ным датчиком температуры котла.

• Базовая комплектация включает:

- модуль-контролер CM431;

- центральный модуль ZM437;

- регулируемый предохранительный ог-

раничитель температуры;

- модуль блока питания NM482;

- шина BM492.

• Тест дымовых газов.

• Переключатель режимов работы горел-

ки (автоматический/ручной).

• 4 свободных разъема для подключения

дополнительных модулей.

• Соединительные штекеры имеют цвето-

вую и ключевую кодировку.

• Переключатель аварийного режима го-

релки.

• Кабели первой и второй ступени горел-

ки (5 м).

• Датчик наружной температуры и 2 высо-

котемпературных датчика котловой воды.

• Управление горелкой сигналом 0-10 В.

• Только проводной принцип передачи

данных.

• Степень защиты: IP40.

• 2 отдельные электрические предохра-

нительные линии.

• Корпус изготовлен из маркированного

утилизированного материала.

• Модули (FM459, ZM438, FM448) для рас-

ширения функциональных возможно-

стей Logamatic R4324.

• Управление котлами с одноступенчаты-

ми, двухступенчатыми или модулируе-

мыми горелками.

• Возможность применения комбиниро-

ванных горелок.

• Управление сервоприводом и насосом

котлового контура для поддержания ус-

ловий эксплуатации котла.

ПрограммируемыйблокMEC2H

• Цифровой пульт управления для ин-

дикации, управления и настройки всех

важных рабочих функций систем управ-

ления Logamatic R4324.

• Применяется только для R4324.

• Заказывается отдельно.

Расширениефункциональных

возможностейспомощью

дополнительныхфункциональных

модулей

• Управление каскадом в сочетании с мо-

дулем FM459.

• Управление отопительными контура-

ми осуществляется с помощью сис-

темы управления R4323 (через сигнал

0-10В), подключенной к соответствую-

щей клемме на модулях.

• Модуль ZM438 позволяет подключить

до 5 систем управления Logamatic 4323

по сигналу 0-10В.

ОтличияотR4321

• Ручное управление температурой доступ-

но только во вспомогательном режиме. В

автоматическом режиме активно только

электронное управление температурой.

• Управление только котлом – подключе-

ние модулей FM441/442/443 невозмож-

но; система управления R4323 не под-

ключается по CAN-шине.

• Управление через протоколы LON/

RS232/Easycom невозможно.

• Управление через радиоканал невоз-

можно.

• Отсутствует функция управления внеш-

ним котловым циркуляционным насосом

по сигналу 0-10 В.

Техническиеданные

Размеры: ширина/высота/глубина мм 660/240/230

Рабочее напряжение (при 50 Гц ± 4%) В 230 ±10 %

Потребляемая мощность ВА 5

Предохранитель системы управления А 2 x 10

Выход циркуляционного насоса

отопительного контура

Выход горелки

Выход насоса котлового контура

Управление исполнительным органом котлового контура В 230

Время выбега серводвигателя сек 120 (настраивается в диапазоне 10-600)

Тип регулятора 3-точечный шаговый контроллер

Температуры окружающего воздуха

Эксплуатация

Транспортировка

°C

+5...+50

-20...+55

Logamatic 4324 с блоком управления MEC2H

Обозначение Артикул №

Logamatic 4324

7736615912

MEC2H должен заказываться отдельно (не входит в комплекте поставки R4324)

4324 Logamatic

Модули расширения
