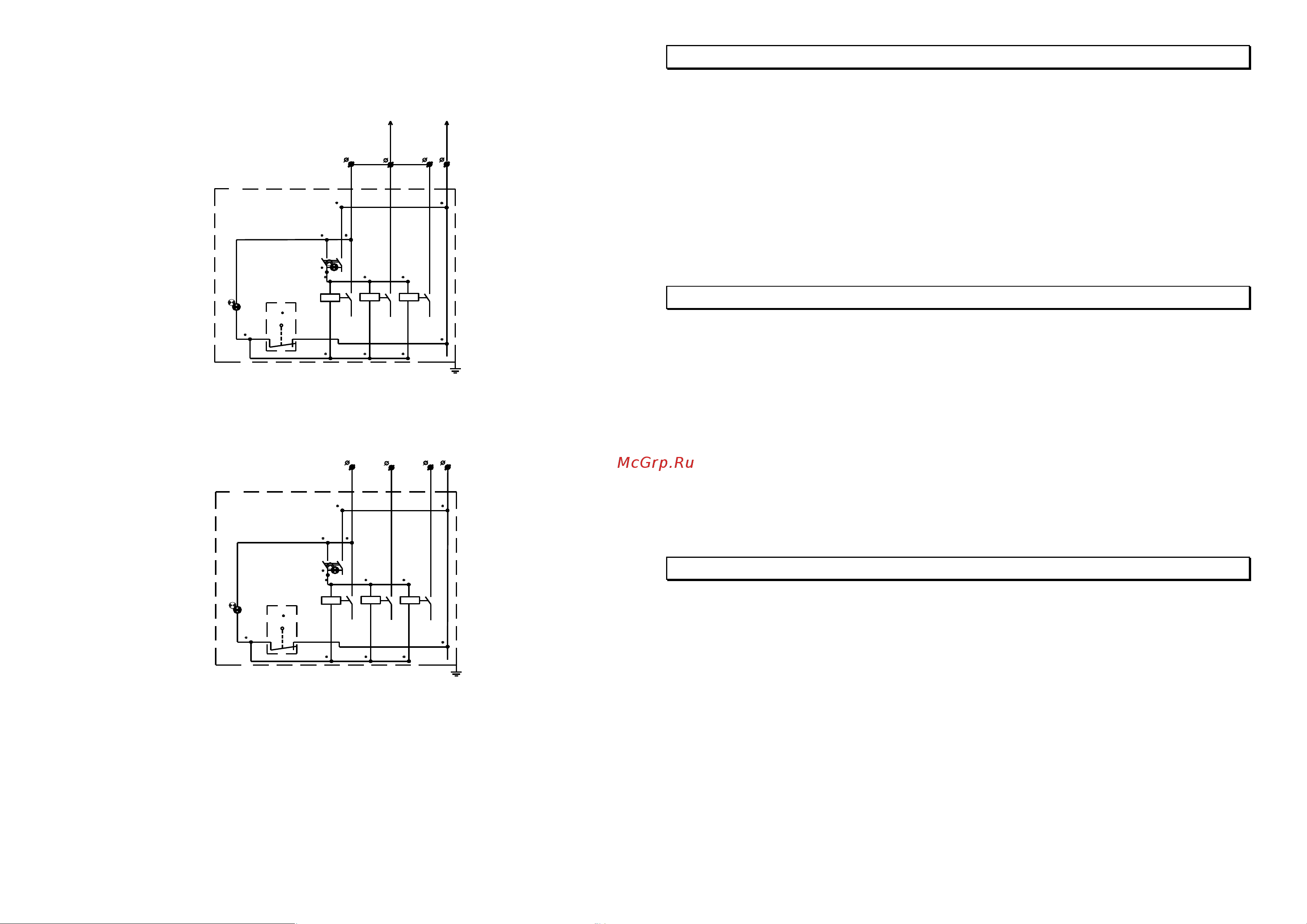

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ
~220 В
А
В
Р2
Р1
К1
t
"нагрев"
В1
"1ступень"
H1
"1ступень"
"Нагрев"
"Н3"
ОФ
О
Р3
С
~380 В
А В
Р2
Р1
К1
t
"нагрев"
В1
"1ступень"
H1
"1ступень"
"Нагрев"
"Н3"
О
Р3
С
6. РАЗМЕЩЕНИЕ И МОНТАЖ
ПУЭКМ устанавливается в отдельном от сауны помещении вертикально на высоте 1,4 - 1,7 м от
пола на стене в хорошо освещенном, отапливаемом и сухом помещении с невзрывоопасной средой,
не содержащей вредных паров, кислот, газов, токопроводящей пыли.
Подключение к электрической сети следует произвести через устройство защитного заземления
(УЗО) или входной автоматический выключатель, рассчитанный на силу тока в соответствии с
мощностью электрокаменки.
Термобаллон датчика-реле температуры следует ввести через отверстие в стене внутрь сауны.
Соединительный капилляр подвесить в сауне на высоте не менее 1-1,2 метра от верхней части ка-
менки, не подвергая его перегибам радиусом не менее 50 мм.
Схема подключения указана на рисунке 1.
Все работы по монтажу проводятся квалифицированным персоналом, имеющим квалификаци-
онную группу по электробезопасности не ниже 3.
7. ГАРАНТИИ ПОСТАВЩИКА
Изготовитель гарантирует исправную работу пульта при соблюдении потребителем правил экс-
плуатации. Гарантийный срок хранения 1 год. Гарантийный срок эксплуатации 1 год с момента про-
дажи, но не более 1,5 лет со дня изготовления. Гарантийный срок исчисляется со дня изготовления
пульта, если день его продажи установить невозможно.
Гарантийное обслуживание производится при предъявлении документов, подтверждающих факт
и условия покупки пульта.
Предприятие-изготовитель не принимает претензии к качеству товара и не производит гарантий-
ный ремонт в случаях:
* несоблюдения условий и правил, изложенных в настоящем руководстве;
* попадания вовнутрь прибора посторонних предметов, веществ, жидкостей;
* эксплуатация при отклонении напряжения от номинального больше ±10%.
* наличия следов самостоятельного ремонта или доработок;
* стихийных бедствий, пожаров;
* отсутствия руководства по эксплуатации.
8. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Пульт управления ПУЭКМ - ____ изготовлен по ТУ 3468-008-61269644-2013, ТУ 3442-005-
56384366-2004, и соответствует ГОСТ IEK 61131-2-2012, ГОСТ IEK 62311-2013, ГОСТ 30804.3.2-
2013, ГОСТ 30804.3.2-2013, ГОСТ30805.22-2013, ГОСТ CISPR 24-2013, ТР ТС 004/2011, ТР ТС
020/2011.
Сертификат соответствия EAЭC KG 417/КЦА.ОСП.025.RU.02.05533 , Декларация о соответствии
EAЭС N RU Д-RU.PA02.B.52391/21
Дата выпуска ______________ Представитель ОТК ____________
