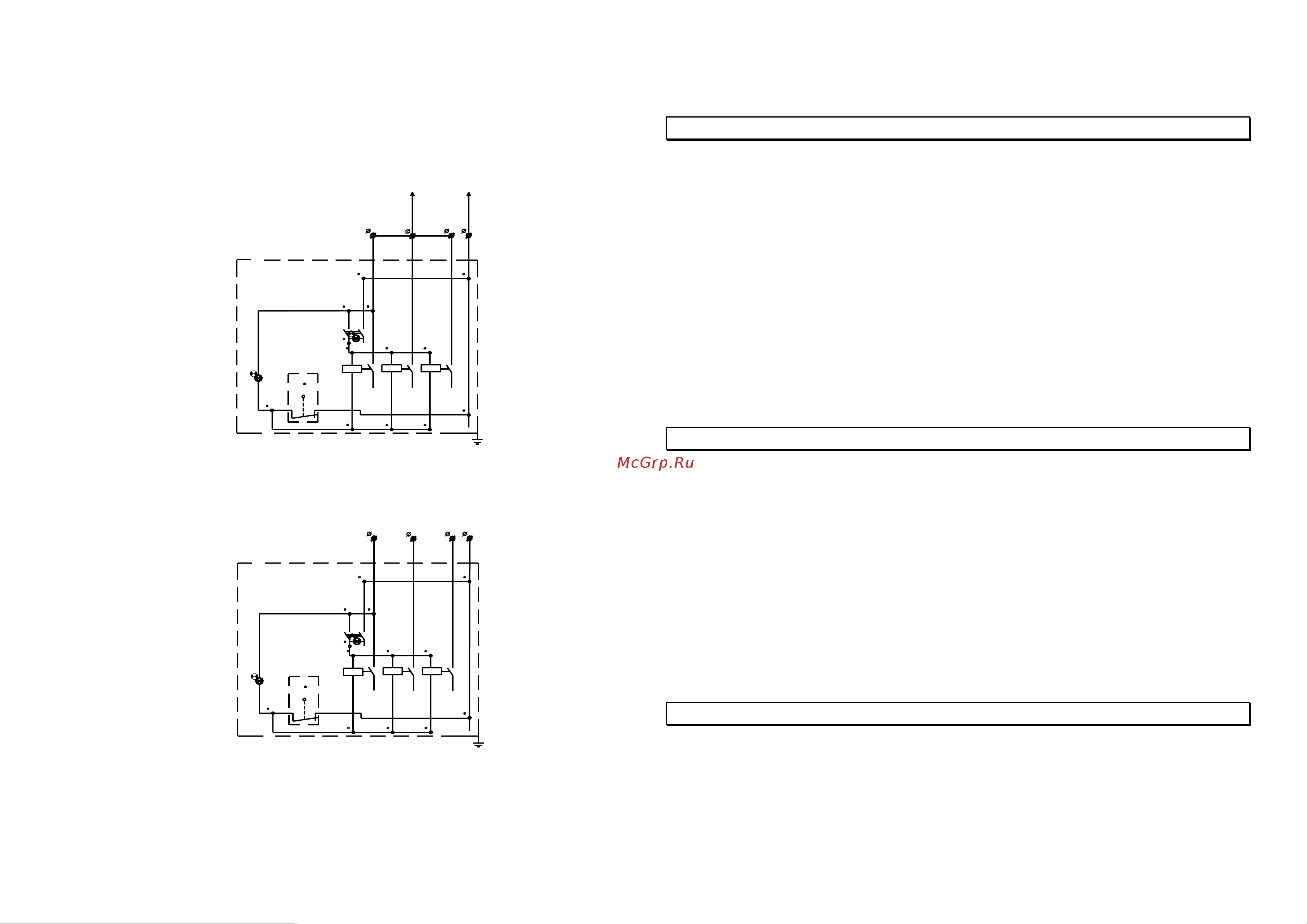

СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ

~220 В

Р2

Р1

К1

"нагрев"

В1

"1ступень"

"Нагрев"

"Н3"

ОФ

Р3

~380 В

А В

Р2

Р1

К1

"нагрев"

В1

"1ступень"

"Нагрев"

"Н3"

Р3

новка стабилизатора напряжения защитит Ваш пульт управления от преждевременного выхода

из строя.

Запрещается использовать пульт управления без заземления.

6. РАЗМЕЩЕНИЕ И МОНТАЖ

ПУЭВН устанавливается в помещении вертикально на высоте 1,4-1,7 м от пола на стене в

хорошо освещенном, отапливаемом и сухом помещении с невзрывоопасной средой, не содер-

жащей вредных паров, кислот, газов, токопроводящей пыли.

Подключение к электрической сети следует произвести через устройство защитного зазем-

ления (УЗО) или входной автоматический выключатель, рассчитанный на силу тока в соответ-

ствии с мощностью электроводонагревателя. Для правильной работы пульта на входную

клеммную колодку нужно установить перемычку на 2 фазы, либо подключить фазные провода

на оба зажима клеммной колодки. При не выполнении данного условия подключения, пульт

управления работать не будет, либо не на полную мощность.

Термобаллон датчика-реле температуры следует ввести через отверстие в корпусе элек-

троводонагревателя внутрь и закрепить на стенке нагревательной колбы ЭВН.

Через отверстие пульта управления выводится аварийный термовыключатель с проводом

и также закрепляется на стенке нагревательной колбы ЭВН.

Все работы по монтажу проводятся квалифицированным персоналом, имеющим квалифи-

кационную группу по электробезопасности не ниже 3.

7. ГАРАНТИИ ПОСТАВЩИКА

Изготовитель гарантирует исправную работу пульта при соблюдении потребителем правил

эксплуатации. Гарантийный срок хранения 1 год. Гарантийный срок эксплуатации 1 год с мо-

мента продажи, но не более 1,5 лет со дня изготовления. Гарантийный срок исчисляется со дня

изготовления пульта, если день его продажи установить невозможно.

Гарантийное обслуживание производится при предъявлении документов, подтверждающих

факт и условия покупки пульта.

Предприятие-изготовитель не принимает претензии к качеству товара и не производит га-

рантийный ремонт в случаях:

* несоблюдения условий и правил, изложенных в настоящем руководстве;

* попадания вовнутрь прибора посторонних предметов, веществ, жидкостей;

* наличия следов самостоятельного ремонта или доработок;

* эксплуатация при отклонении напряжения от номинального больше ±10%.

* стихийных бедствий, пожаров;

* отсутствия руководства по эксплуатации.

8. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Пульт управления ПУЭВН - ____ изготовлен по ТУ 3468-008-61269644-2013, ТУ 3442-

005-56384366-2004, и соответствует ГОСТ IEK 61131-2-2012, ГОСТ IEK 62311-2013, ГОСТ

30804.3.2-2013, ГОСТ 30804.3.2-2013, ГОСТ30805.22-2013, ГОСТ CISPR 24-2013, ТР ТС

004/2011, ТР ТС 020/2011.

Сертификат соответствия EAЭC KG 417/КЦА.ОСП.025.RU.02.05533 , Декларация о соот-

ветствии EAЭС N RU Д-RU.PA02.B.52391/21

Дата выпуска ______________ Представитель ОТК ____________
