www.teplomash.ru

151

Автоматика

ПУЛЬТЫ УПРАВЛЕНИЯ

• режим энергосбережения (в пультах, выпущен-

ных после 20.12.2019). При достижении темпера-

туры уставки автоматически включается мини-

мальная скорость вращения вентиляторов.

• выбор единицы измерения температуры;

• дистанционное управление;

• подсветка LCD-дисплея;

• память заданного режима (сохраняет ранее уста-

новленные значения режима расхода воздуха,

нагрева, заданную температуру и выбранную

единицу измерения температуры при повторных

включениях и аварийном отключении напряже-

ния питания).

ПОДКЛЮЧЕНИЕ ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ К ВЫХОДАМ

ПУЛЬТА

(

220 В 50 ГЦ

)

• подключение узла терморегулирования (электро-

привод клапана, насос);

• отдельный выход для подключения насоса (на-

грузка не более 3 А);

• подключение концевого выключателя.

ВНИМАНИЕ! Подключение дополнительного оборудова-

ния напрямую к пульту требует наличие определённых

условий. Ознакомиться с подробной информацией по

подключению вышеперечисленного оборудования не-

обходимо в руководстве по эксплуатации/паспорте на

изделие.

К одному пульту управления можно подключить любое

количество разных моделей завес, имеющих встроен-

ную плату PCB-AC). Остальные модели завес и тепло-

вентиляторов подключаются к одному пульту в коли-

честве, указанном в таблицах технических

характеристик паспорта на изделие (исключение со-

ставляют модели, указанные на стр.162).

Модель пульта

HL10 (артикул 500216)

HL10L (артикул 500215)

Параметры питающей сети В/Гц 220/50

Габаритные размеры (ДхШхВ) мм 114,5х85,5х31

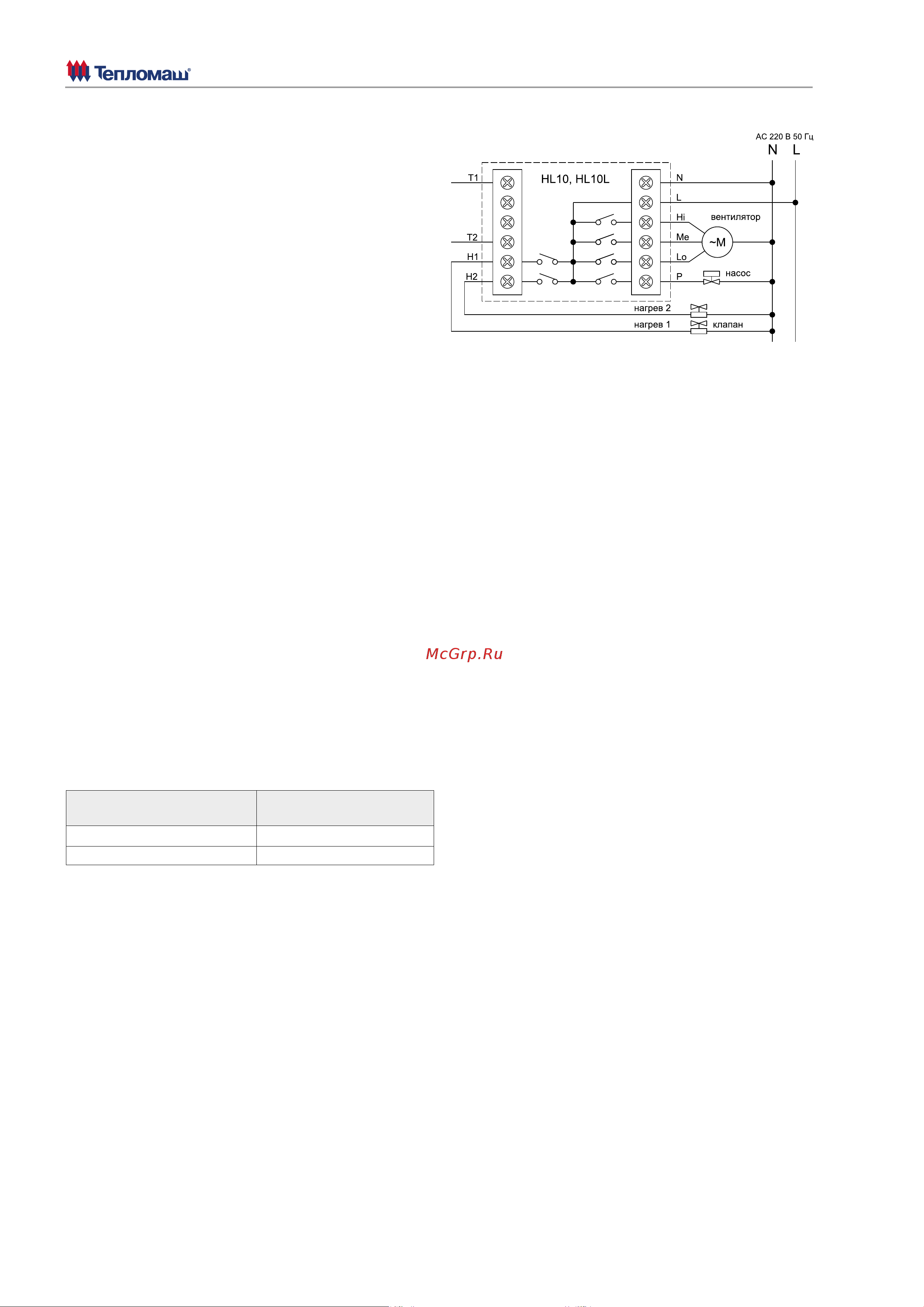

ЭЛЕКТРИЧЕСКАЯ СХЕМА ПУЛЬТОВ HL10, HL10L

электрический / водяной источник тепла:

L – питание (AC 220 В 50 Гц)

N – нейтраль

Hi – высокая частота вращения вентилятора

Me – средняя частота вращения вентилятора

Lo – низкая частота вращения вентилятора

P – не используется / насос

H1 – первая ступень нагрева / клапан

H2 – вторая ступень нагрева / не используется

Т1,Т2 – терморезистор (для HL10L)

ОБОЗНАЧЕНИЕ КЛЕММНЫХ КОНТАКТОВ ПУЛЬТА
