4

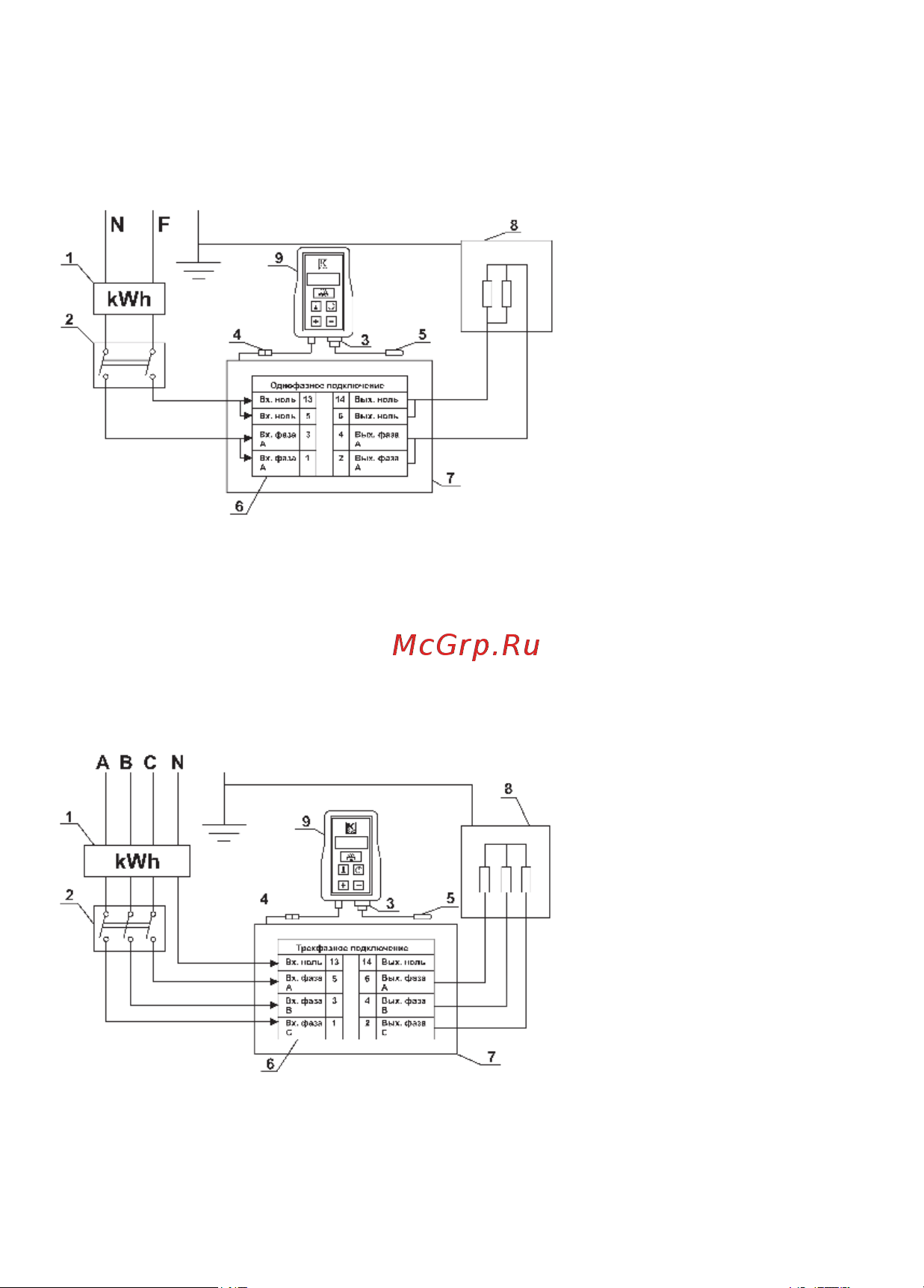

Схема 2. Трехфазное подключение
5. Рекомендуемые схемы
Схема 1. Однофазное подключение
1. Электросчетчик
2. Диф. автомат (автоматический
выключатель и устройство защитного
отключения)
3. Разъем термодатчика
4. Разъем силового блока
5. Термодатчик
6. Магнитный пускатель
7. Силовой блок
8. Электрокаменка
9. Пульт управления
1. Электросчетчик
2. Диф. автомат (автоматический
выключатель и устройство защитного
отключения)
3. Разъем термодатчика
4. Разъем силового блока
5. Термодатчик
6. Магнитный пускатель
7. Силовой блок
8. Электрокаменка
9. Пульт управления
