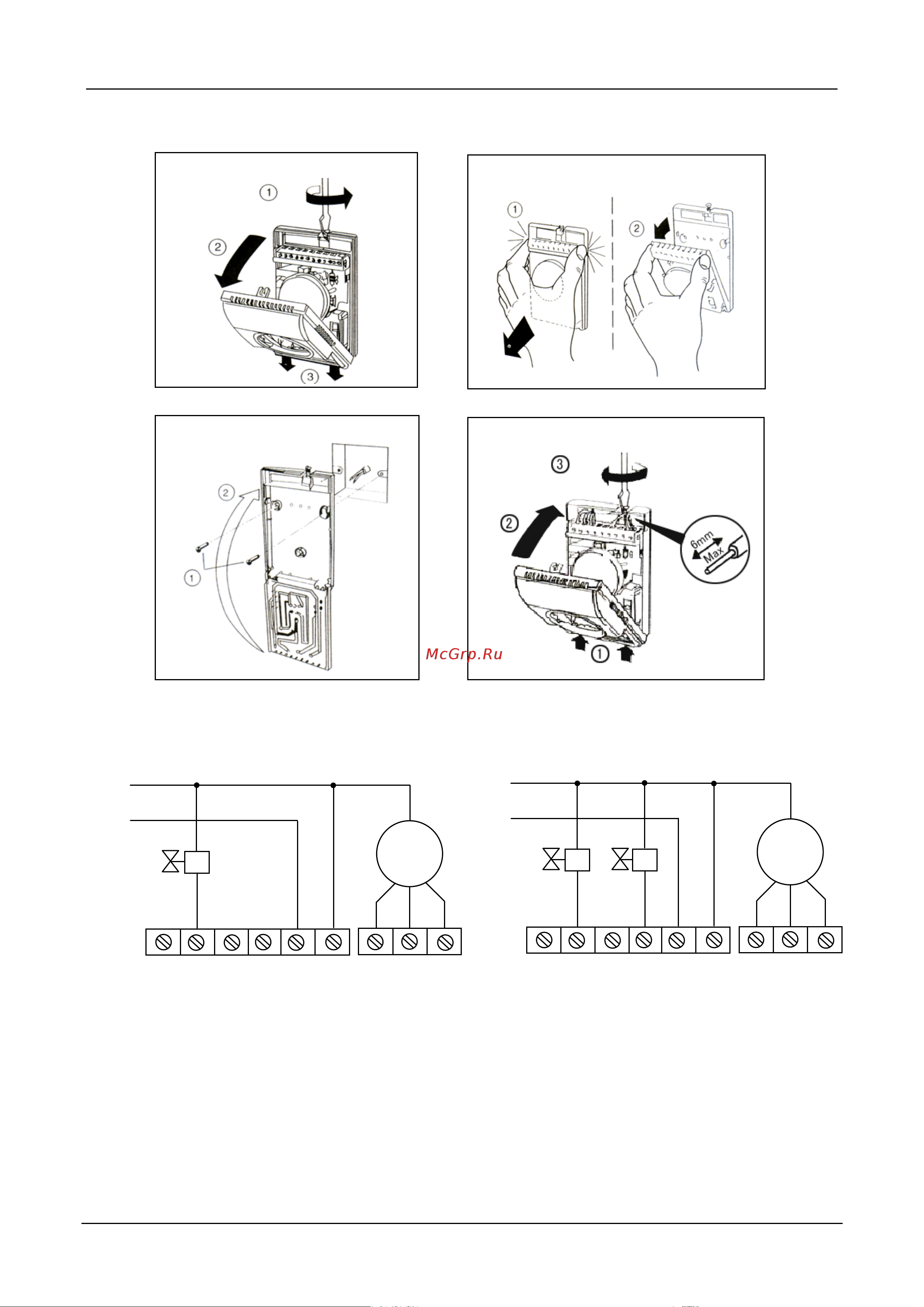

УСТАНОВКА:
ВНИМАНИЕ! Перед выполнением любых операций по монтажу или техническому обслуживанию
оборудования отключите электропитание
（1） Снимите переднюю панель
（2）Отсоедините внутренний корпус
（4）Выполните подключение проводов
（3）Установите заднюю панель
ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ПОДКЛЮЧЕНИЯ:
N
L
клапан 2
Fan
V2 V1 L N Hi Mid Low
Клапан 2: для охлаждения/обогрева
Двухтрубная система
N
L
V2 V1 L
клапан 2
клапан 1
Fan
N Hi Mid Low
Клапан 1: для обогрева Клапан 2: для охлаждения
Четырехтрубная система
