Пускатели со степенью защиты IP54 предназначены для эксплуатации на открытом
воздухе, категория размещения 1 по ГОСТ 15150-69, ТУ 27.33.13−001−30825695−2017
3. Указание мер безопасности.
Все операции по осмотру и устранению неисправностей производите только
при отсутствии напряжения в главной цепи и цепи управления.
Перед в вводом в эксплуатацию пускатель необходимо заземлить.
Расстояние от металлических заземлений частей до открытых контактных
зажимов пускателя должно быть не менее 15мм, до других частей пускателя
(кроме плоскости крепления) не менее 5мм.
11.

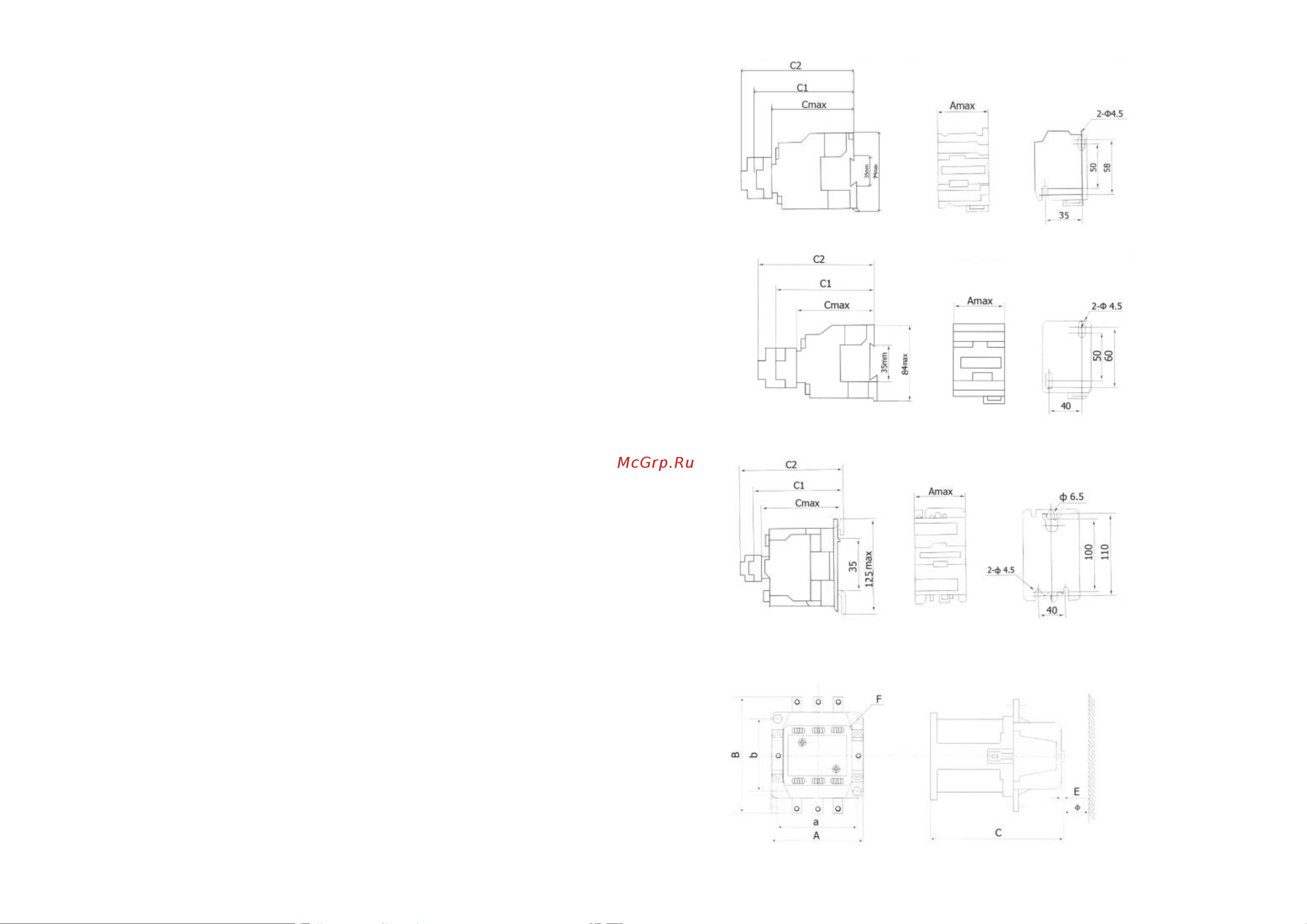

Габаритные и присоединительные размеры
Рисунок 1 –
Габаритные и присоединительные размеры пускателей 9 -12А
Рисунок 2 -
Габаритные и присоединительные размеры пускателей 16 -40А
Рисунок 3 -
Габаритные и присоединительные размеры пускателей 40 -100А
1.Назначение
Пускатели электромагнитные серии ПМ 12 предназначены для
дистанционного пуска, остановки и реверсирования трехфазных асинхрон ных
двигателей с короткозамкнутым рот ором, работающих в условиях умеренного климата
исп. «У» категории размещения 2 и 3, ум еренного и холодного климата исп. «УХЛ»
категории 4 при нормальном напряжении до 660В, частоте 50 -60Гц, температуре
окружающей среды от -40 до +55С для пускателей степени з ащиты IP00 без тепловых
реле.
При наличии тепловых реле пускатели осуществляют защиту управляемых
электродвигателей от пер егрузок недопустимой продолжительности.
Пускатель со степенью защиты IP00 предназначены для экс плуатации в помещениях
(объѐмах) с искусственно регулируемыми климатическими условиями, категори и
размещения 4 по ГОСТ 15150 -69, ТУ 27.33.13−001−30825695−2017
Пускатель со степенью защиты IP40 предназначены для эксплуатации под
навесом или в помещениях (объемах), где колебания температуры и влажности
воздуха несущественно отличаются от колебаний на открытом воздухе и имеется
сравнительно свободный доступ наружного воздуха, категория размещения 2 по ГОСТ
15150-69, ТУ 27.33.13−001−30825695−2017
2.Общие параметры
Допустимая частота включений при режиме нормальных
коммутаций при продолжительности включ ений
ПВ 40-600 вкл./час
Допустимая частота включений без тока в главной цепи –
1200
вкл./час
Механическая износостойкость нереверсивных пускателей (без
тока в цепи контактов, ч астоте включений 1200 в час) составляет не мен ее 6
млн.
циклов, для реверсивных пускателей не менее 2 млн. ци клов.
Коммутационная износостойкость контактов главной цепи в
режиме АС-3 (600 вкл./час) не менее 2млн. циклов.
Параметры конкретного пускателя электромагнитного, серии
ПМ12 приведены на бирке-этикетке, расположенной на корпусе п ускателя.
