7. Конструкционные особенности ПМА
Таблица 2
ПМЕ
211,
311
ПМЕ
212,
312
ПМЕ
221,
321
ПМЕ
222,
322
ПМЕ
213,
313
ПМЕ
214,
314
Номинальный
ток
25А
40А
Число
вспомогательных
контактов
2з+2р
2з+2р
Наличие
теплового реле
-
+
-
+
-
+
Класс защиты
IP00
IP30
IP00
Масса, кг
1,07
1,3
2,0
2,2
2,7
3,1
8. Порядок установки и подготовки к работе, правила монтажа.
8.1. Перед установкой пускателя необходимо проверить:
А) целостность аппарата
Б) соответствие напряжения главной цепи и цепи управления данными
маркировочной таблички пускателя
В) затяжку всех винтов
Г) сопротивления изоляции пускателя в холодном состоянии (на 500В оно должно
быть не менее 1000 МΩ)
8.2. Установите пускатель на место и убедитесь, что регулировка его не нарушена.
8.3. Произведите монтаж подсоединяемых проводов.
8.4. Включением втягивающей катушки убедитесь в четкости работы пускателя и
отсутствии сильного гудения.

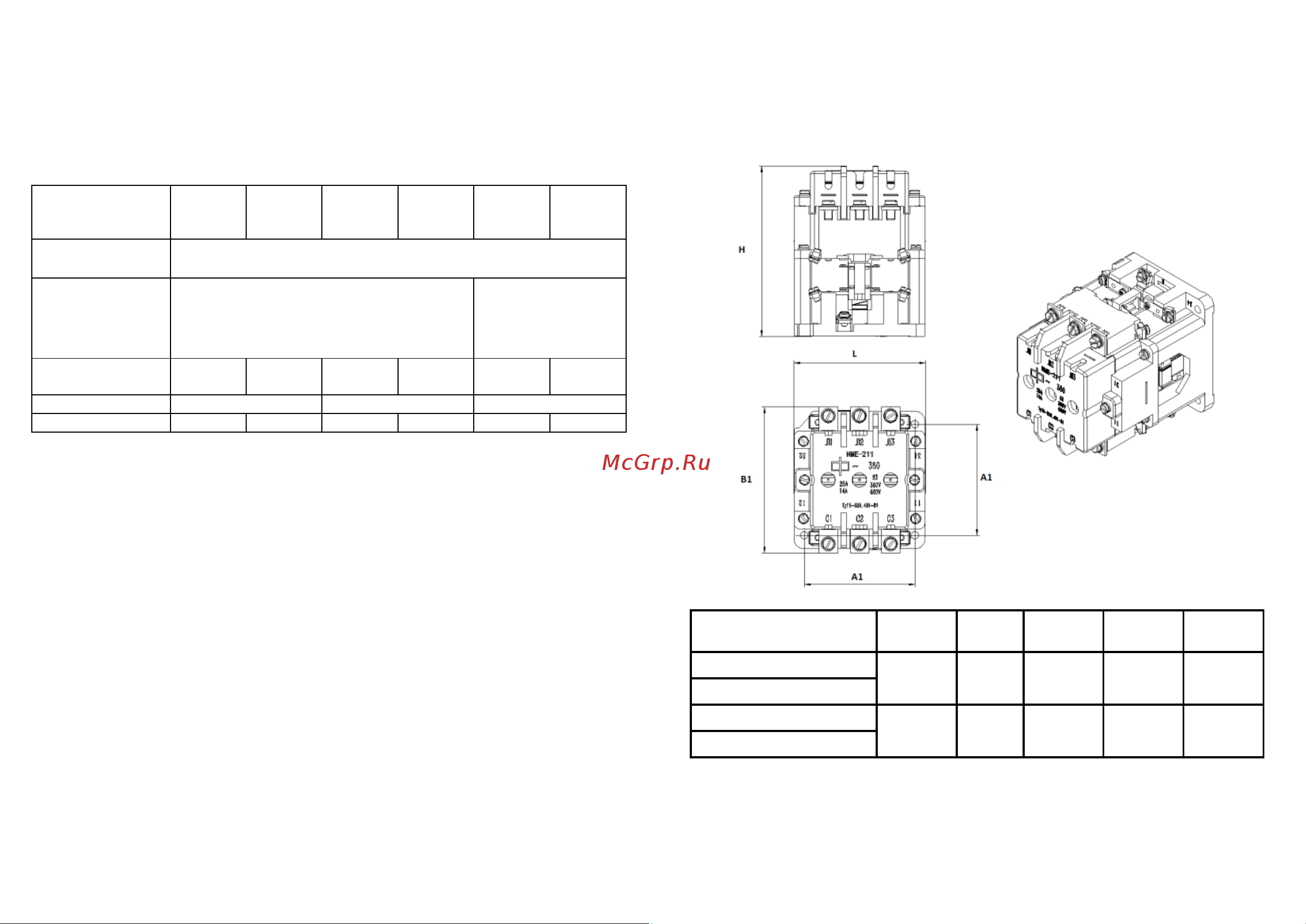

4. Габаритные и присоединительные размеры
Габаритные и присоединительные размеры пускателей 25-40А
Таблица 1
Тип пускателя
L, мм
H, мм
B1, мм
A1, мм
A2, мм
ПМЕ-211, 311 УХЛ4 В
89
116
93
75
75
ПМЕ-212, 312 УХЛ4 В
ПМЕ-213, 313 УХЛ4 В
200
130
130
170
100
ПМЕ-214, 314 УХЛ4 В
