8. Остановите шлифовальную машину и повторяйте шаги 1-7 до тех пор, пока не добьетесь правильного

положения ленты.

9. Пальцем затяните регулировочную гайку (поз.2, рис.3) до упора.

Угол наклона

Шкала (поз.5, рис.6) на шлифовальной машине показывает угол наклона шлифовальной ленты относительно

кромки шлифовального стола. Она установлена на заводе, но на протяжении всего срока службы вашей

машины вы можете внести коррективы.

Чтобы отрегулировать угол наклона, выполните следующие действия:

1. ОТКЛЮЧИТЕ ШЛИФОВАЛЬНУЮ МАШИНУ ОТ СЕТИ!

2. Ослабьте ручку (поз.4, рис.5) блокировки наклона ленты и поверните шлифовальную ленту так, чтобы

она стала перпендикулярно шлифуемой кромке.

3. Поместите угольник машиниста на шлифовальную кромку стола и прижмите к шлифовальной ленте,

чтобы проверьте прямоугольность.

4. Зафиксируйте ручку наклона, когда лента будет перпендикулярно столу.

5. Отрегулируйте указатель (поз.6, рис.6) шкалы так, чтобы он показывал 90°.

Регулировка роликов

Монтажную пластину двигателя можно отрегулировать так, чтобы правильно расположить основной ролик по

отношению к валику.

Чтобы отрегулировать положение основного ролика, выполните следующие действия:

1. ОТКЛЮЧИТЕ ШЛИФОВАЛЬНУЮ МАШИНУ ОТ СЕТИ!

2. Ослабьте четыре крепежных болта (поз.7, рис.7) двигателя.

3. Снимите шлифовальную ленту.

4. Приложите линейку к валику и проверьте зазор между роликами сверху и снизу. Ролик должен

находиться на расстоянии 3мм позади пластины. На рисунке 8 показан вид сверху.

5. Затяните крепежные болты двигателя, когда достигнута регулировка.

ОПЕРАЦИИ

Тестовый запуск

Цель тестового запуска состоит в том, чтобы определить любые необычные шумы и вибрации, а также для

обеспечения надежности, что машина работает так, как задумано.

Чтобы протестировать шлифовальную машину, выполните следующие действия:

1. Убедитесь, что все ограждения на месте и лента в нужном положении и натянута должным образом.

2. Убедитесь, что переключатель включения/выключения находится в положение "ВЫКЛ." перед

подключением машины.

3. Нажмите на красную кнопку (поз.8, рис.9) крышки выключателя в направлении стрелки и откиньте

крышку выключателя.

4. Для включения шлифовальной машины нажмите на зеленую клавишу выключателя (поз.9, рис.10). Как

только шлифовальная машина заработает, послушайте на наличие любых необычных шумов. Машина

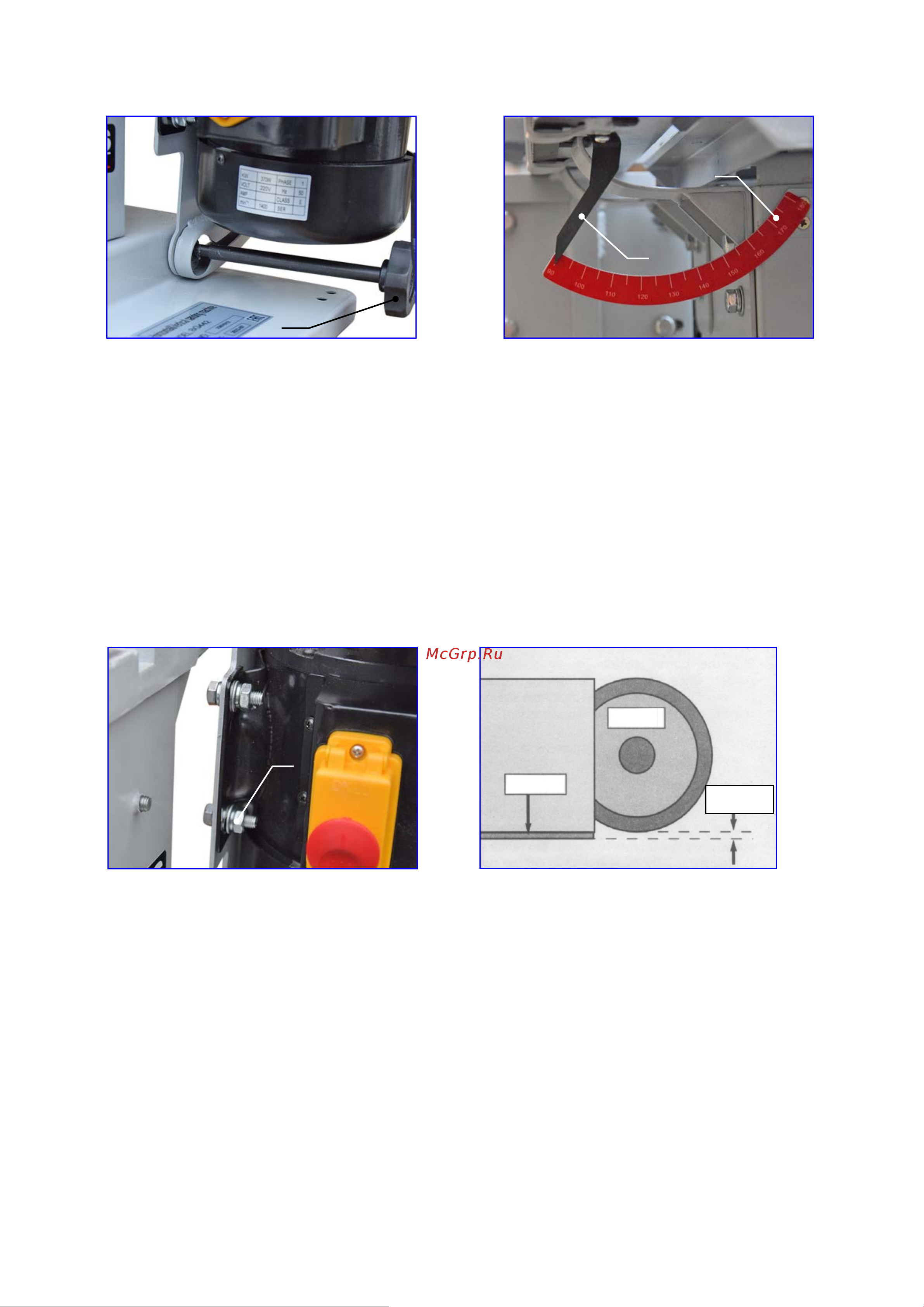

Рис.5

Рис.6

Рис.7

Рис.8

Пластина

Ролик

3 мм
