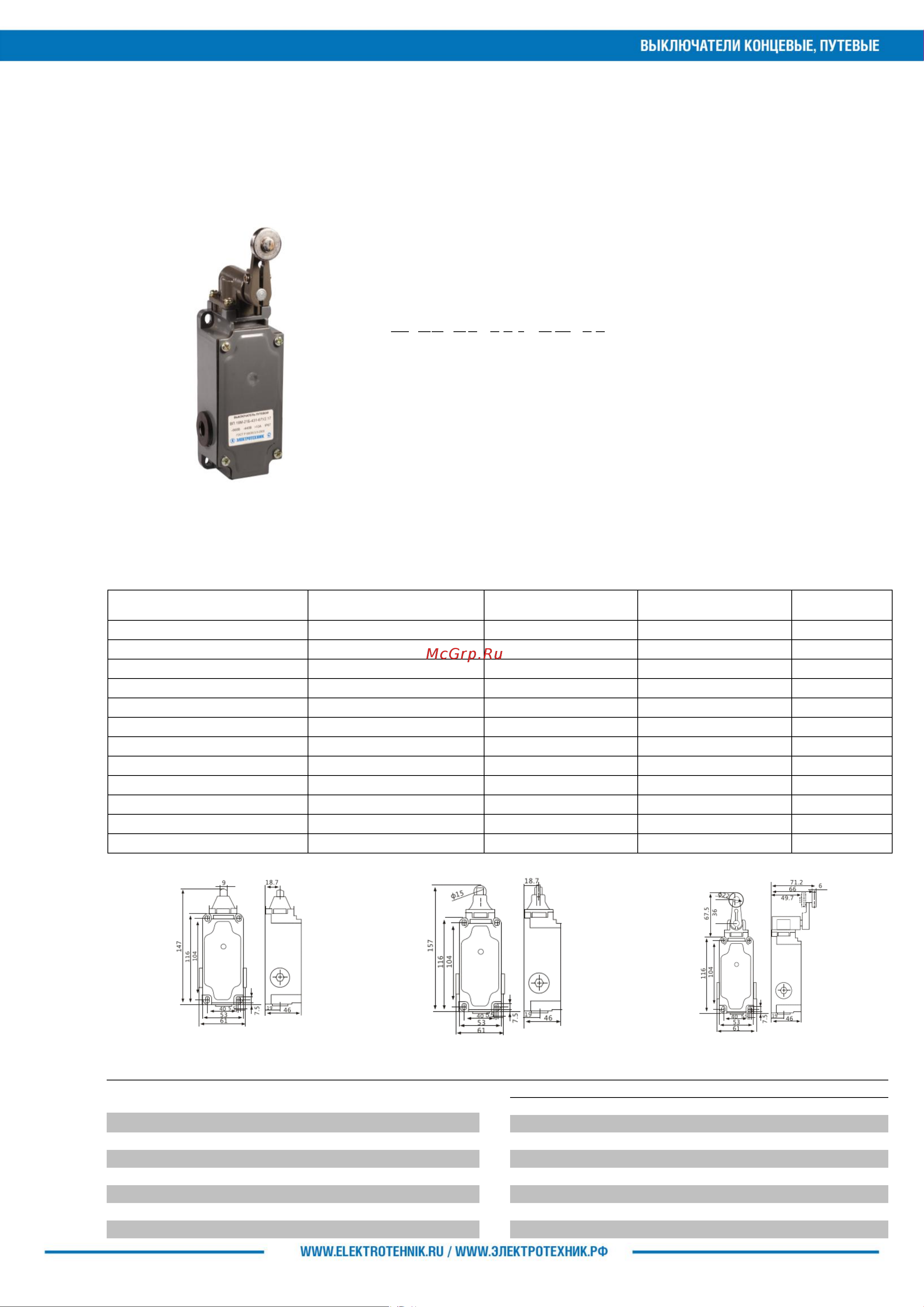

Выключатели путевые серии ВП19
Производим и поставляем
Товар сертифицирован
ТУ 3428-003-59826184-2005
ГОСТ 30011.5.5
Гарантийный срок - 2 года со дня ввода в эксплуатацию.
1. Назначение.
Выключатели путевые ВП19 предназначены для коммутации электрических цепей
управления переменного тока напряжением до 660В частотой 50Гц и постоянного тока
напряжением до 440В под воздействием управляющих упоров в определенных точках пути
контролируемого объекта.
2. Структура условного обозначения.
1. Условное обозначение серии.
2. Условное обозначение модификации: М –модернизированный.
3. Условное обозначение номинального тока: 21 – 10А
4. Условное обозначение группы коммутационной износостойкости: А, Б, В
5. Обозначение количества полюсов: 3, 4
6. Условное обозначение исполнения по виду привода:
1 – толкатель; 2 – толкатель с роликом; 3 – рычаг с роликом
7. Условное обозначение исполнения по способу крепления:
1 – базовое, 2 – фронтальное
8. Степень защиты по ГОСТ 14254-2015: IP67
9. Климатическое исполнение (У) и категория размещения (2) по ГОСТ 15050-69
10. Условное обозначение порядка замыкания контактов:
1 – прямой порядок; 2 – обратный порядок; 3 – прямой порядок при увеличенном ходе
11. Условное обозначение исполнения по типу контактов: 5 – 1з+3р; 6 – 2з+2р; 7 – 3з+1р
3. Номенклатура и краткие технические характеристики.
ВП
19
М
-
21
Х
-
Х
Х
1
-
55
У2
.
Х
Х
1
2
3
4
5
6
7
8
9
10
11
Наименование
Вид привода
Тип контактов
Степень защиты
Артикул
ВП 19М-21Б-411-00 У3.15
толкатель
1з+3р
IP00
ET512738
ВП 19М-21Б-411-00 У3.16
толкатель
2з+2р
IP00
ET512740
ВП 19М-21Б-411-00 У3.17
толкатель
3з+1р
IP00
ET512739
ВП 19М-21Б-411-67 У2.15
толкатель
1з+3р
IP67
ET004162
ВП 19М-21Б-411-67 У2.16
толкатель
2з+2р
IP67
ET009902
ВП 19М-21Б-411-67 У2.17
толкатель
3з+1р
IP67
ET506205
ВП 19М-21Б-421-67 У2.15
толкатель с роликом
1з+3р
IP67
ET018436
ВП 19М-21Б-421-67 У2.16
толкатель с роликом
2з+2р
IP67
ET506206
ВП 19М-21Б-421-67 У2.17
толкатель с роликом
3з+1р
IP67
ET003789
ВП 19М-21Б-431-67 У2.15
рычаг с роликом
1з+3р
IP67
ET008494
ВП 19М-21Б-431-67 У2.16
рычаг с роликом
2з+2р
IP67
ET018497
ВП 19М-21Б-431-67 У2.17
рычаг с роликом
3з+1р
IP67
ET506207
4. Габаритные и установочные размеры.
ВП 19М-21Б-411
ВП 19М-21Б-421
ВП 19М-21Б-431
5. Основные технические характеристики.
Номинальное напряжение Ue, В
440 (DC)
660 (AC), 50/60Гц
Номинальное напряжение по изоляции Ui, В
660
Номинальный ток In, А
10
Категория основного применения
АС-11; DC-11
Механическая износостойкость, циклов ВО
20 000 000
Коммутационная износостойкость, циклов ВО
2 000 000 (АС); 2 000 000 (DC)
Степень защиты
IP67
Климатическое исполнение и категория размещения
У2
