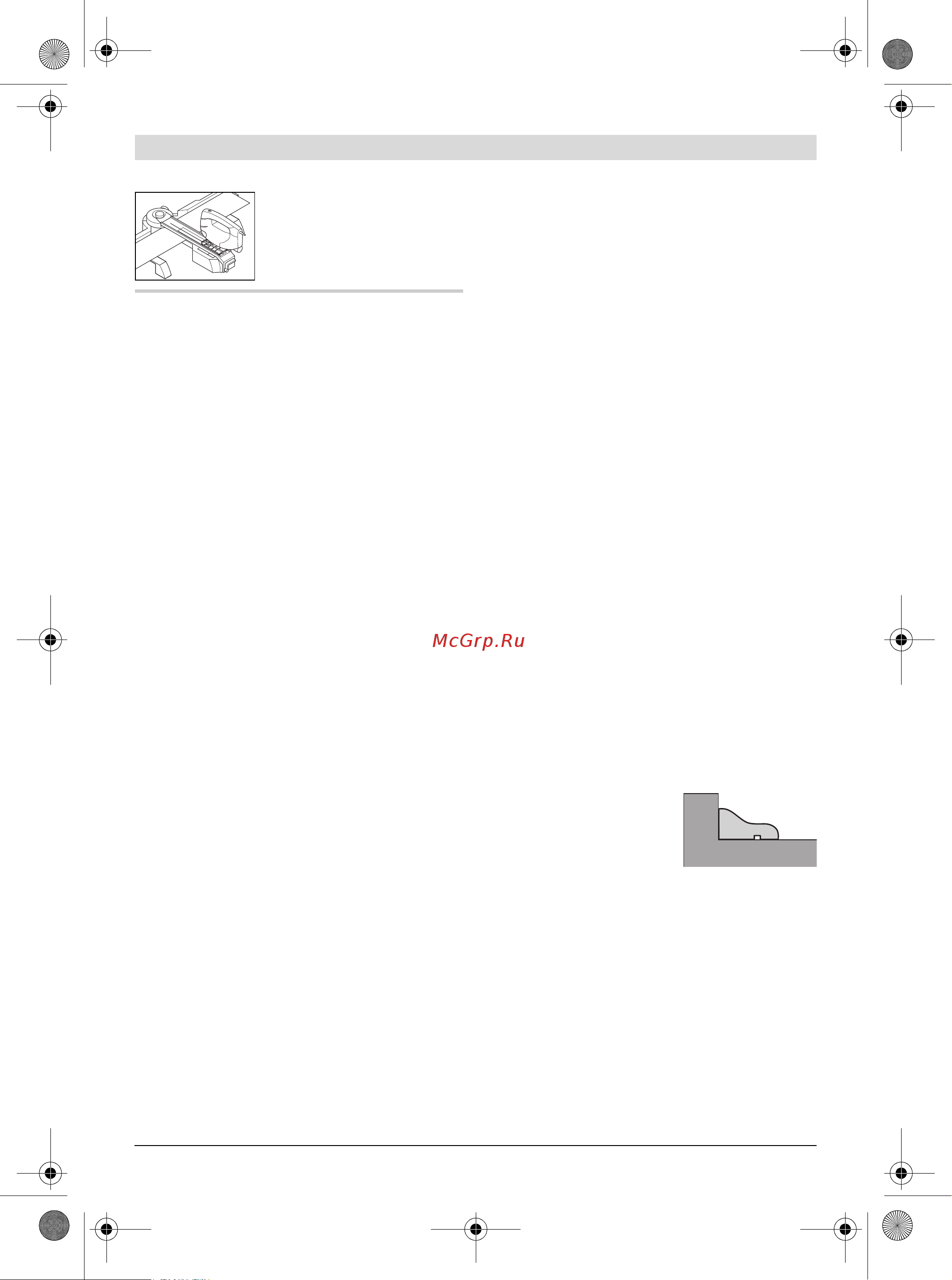

Deutsch | 11
Bosch Power Tools 1 609 929 W68 | (3.3.10)
Betrieb
Sägen
Arbeitsvorbereitung
Die Sägestation muss abhängig von den ver-
schiedenen Anwendungen zusammengesteckt
werden:
– Sägen von Paneelen
(z.B. Laminat)
– Sägen von Profilen
(z.B. Sockelleisten)
Ein Verschrauben ist nicht notwendig.
Paneele (Querschnitt)
(siehe Bilder A1–A3)
– Stecken Sie die Auflagenverlängerungen 6
links und rechts an die Basiseinheit 1.
– Stecken Sie die zusätzlichen Auflagen 7 ab-
hängig von der Länge des Werkstücks in die
innere oder äußere Führung der Auflagenver-
längerungen.
– Lösen Sie den Feststellknauf 3 mit wenigen
Umdrehungen.
– Drehen Sie den Hebel 10 zur Arretierung der
Führungsschiene nach links und klappen Sie
die Führungsschiene 4 nach oben.
– Markieren Sie die gewünschte Schnittlinie
auf dem Werkstück.
– Legen Sie das Werkstück mit der Sichtseite
nach unten flach liegend an den Anschlag der
Basiseinheit 1.
– Klappen Sie die Führungsschiene nach unten
und richten Sie das Werkstück mit der
Schnittlinie an der Markierung 11 aus.
– Arretieren Sie die Führungsschiene 4 mit
dem Hebel 10.
– Drehen Sie den Feststellknauf 3 fest.
Paneele (horizontaler Gehrungsschnitt)
(siehe Bild B)
Der horizontale Gehrungswinkel kann in einem
Bereich von 45° (linksseitig) bis 45° (rechtssei-
tig) eingestellt werden.
– Lösen Sie den Feststellknauf 12.
– Drehen Sie die Führungsschiene 4 nach links
oder rechts bis der Winkelanzeiger 13 den
gewünschten Gehrungswinkel anzeigt.
– Ziehen Sie den Feststellknauf 12 wieder an.
Zum schnellen und präzisen Einstellen von Stan-
dardwinkeln rastet die Führungsschiene bei 0°
und 45° ein.
– Weitere Arbeitsschritte siehe „Paneele
(Querschnitt)“ auf Seite 11.
Profile (vertikaler Gehrungsschnitt)
(siehe Bilder C1–C3)
– Stecken Sie die Auflagenverlängerungen 6
links und rechts an die vordere Position der
Brücke 8.
– Klappen Sie den roten Endstopp 9 um 180°
nach hinten.
– Lösen Sie den Feststellknauf 3 mit wenigen
Umdrehungen.
– Drehen Sie den Hebel 10 zur Arretierung der
Führungsschiene nach links und klappen Sie
die Führungsschiene 4 nach oben.
– Markieren Sie die gewünschte Schnittlinie
auf dem Werkstück.
– Legen Sie das Werk-
stück flach liegend an
den Anschlag der Aufla-
genverlängerungen 6.
– Klappen Sie die Füh-
rungsschiene nach unten und richten Sie das
Werkstück mit der Schnittlinie an der Markie-
rung 11 aus.
– Arretieren Sie die Führungsschiene 4 mit
dem Hebel 10.
– Drehen Sie den Feststellknauf 3 fest.
– Stellen Sie die Fußplatte der Stichsäge ent-
sprechend dem gewünschten Winkel ein.
Hinweise zum Einstellen finden Sie in der Be-
dienungsanleitung der Stichsäge.
OBJ_BUCH-1219-001.book Page 11 Wednesday, March 3, 2010 9:25 AM
