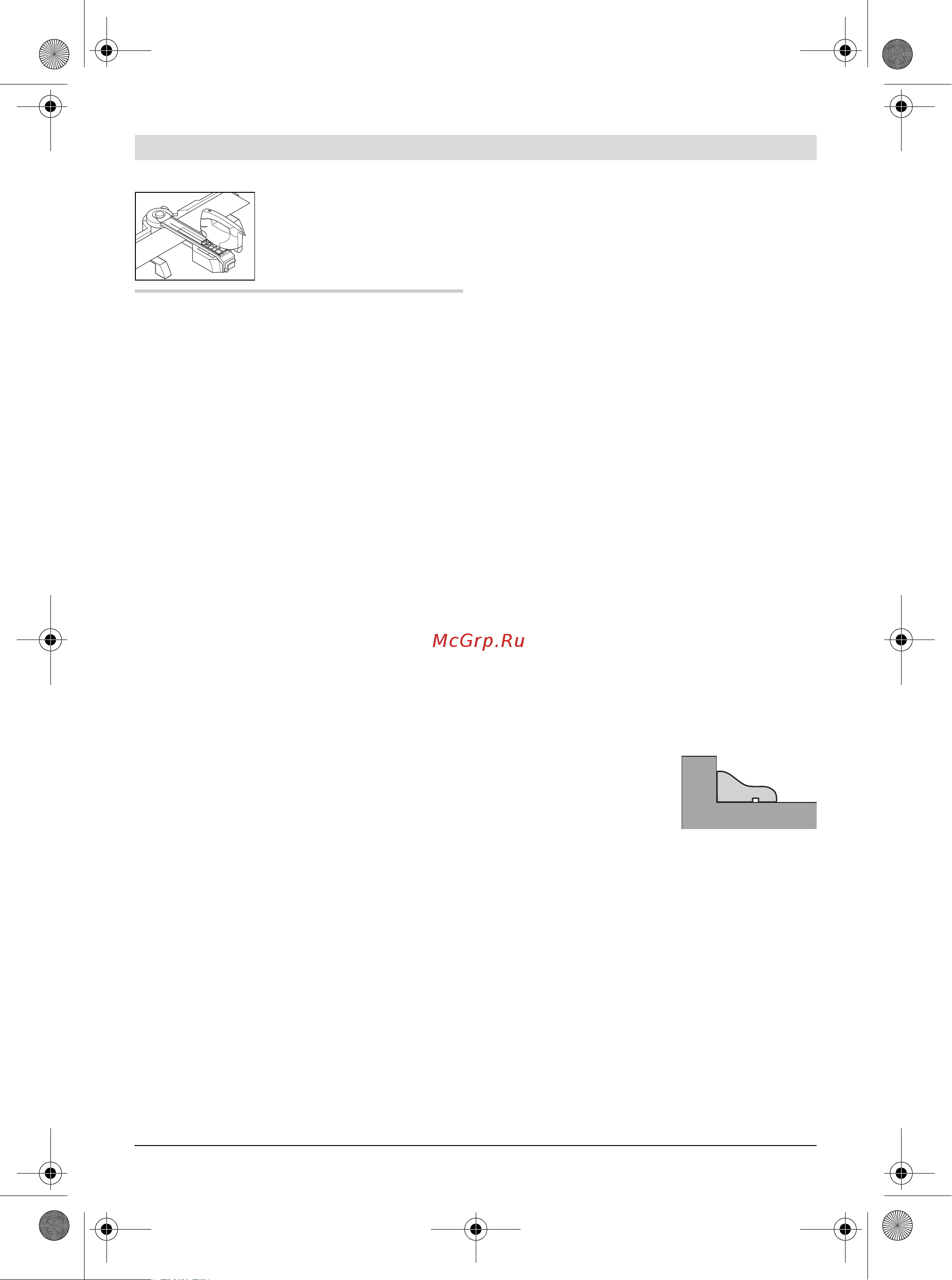

Mise en marche
Le sciage
Préparation du travail
La station de sciage doit être assemblée en
fonction des différentes utilisations :
– Sciage de panneaux
(p. ex. contreplaqué lamellé)
– Sciage de profilés
(p. ex. plinthes)
Il n’est pas nécessaire de la visser.
Panneaux de lambris (vue en coupe)
(voir figures A1–A3)
– Montez les rallonges du support 6 à droite et
à gauche sur l’unité de base 1.
– Montez les supports supplémentaires 7 en
fonction de la longueur de la pièce dans la
glissière intérieure ou extérieure des rallon-
ges de support.
– Desserrez le bouton de blocage 3 de quel-
ques tours.
– Tournez le levier 10 de blocage de la glissière
vers la gauche et soulevez la glissière 4 vers
le haut.
– Marquez le tracé souhaité sur la pièce.
– Placez la pièce, la face visible vers le bas, à
plat contre la butée de l’unité de base 1.
– Relevez la glissière et alignez la pièce sur le
marquage 11 avec le tracé.
– Bloquez la glissière 4 au moyen du levier 10.
– Serrez le bouton de blocage 3.
Panneaux de lambris (coupe d’onglet
horizontale) (voir figure B)
Il est possible de régler l’angle d’onglet horizon-
tal dans une plage de 45° (côté gauche) à 45°
(côté droit).
– Desserrez le bouton de blocage 12.
– Tournez la glissière 4 vers la gauche ou la
droite jusqu’à ce que l’indicateur d’angle 13
indique l’angle d’onglet souhaité.
– Resserrez le bouton de blocage 12.
Pour un réglage rapide et précis d’angles stan-
dard, la glissière s’encliquette à 0° et à 45°.
– Pour les autres étapes de travail, voir
« Panneaux de lambris (vue en coupe) » sur
la page 27.
Profilés (coupe d’onglet verticale)
(voir figures C1–C3)
– Montez les rallonges du support 6 à droite et
à gauche sur la position avant du pont 8.
– Relevez la butée rouge 9 de 180° vers
l’arrière.
– Desserrez le bouton de blocage 3 de quel-
ques tours.
– Tournez le levier 10 de blocage de la glissière
vers la gauche et soulevez la glissière 4 vers
le haut.
– Marquez le tracé souhaité sur la pièce.
– Placez la pièce à plat
contre la butée des ral-
longes de support 6.
– Relevez la glissière et
alignez la pièce sur le
marquage
11 avec le tracé.
– Bloquez la glissière 4 au moyen du levier 10.
– Serrez le bouton de blocage 3.
– Réglez la plaque de base de la scie sauteuse
en fonction de l’angle souhaité.
Vous trouverez des indications pour le régla-
ge dans les instructions d’utilisation de la
scie sauteuse.
Note : La butée rouge 9 relevée vers l’arrière
sert de butée pour la plaque de base de l’outil
électroportatif.
