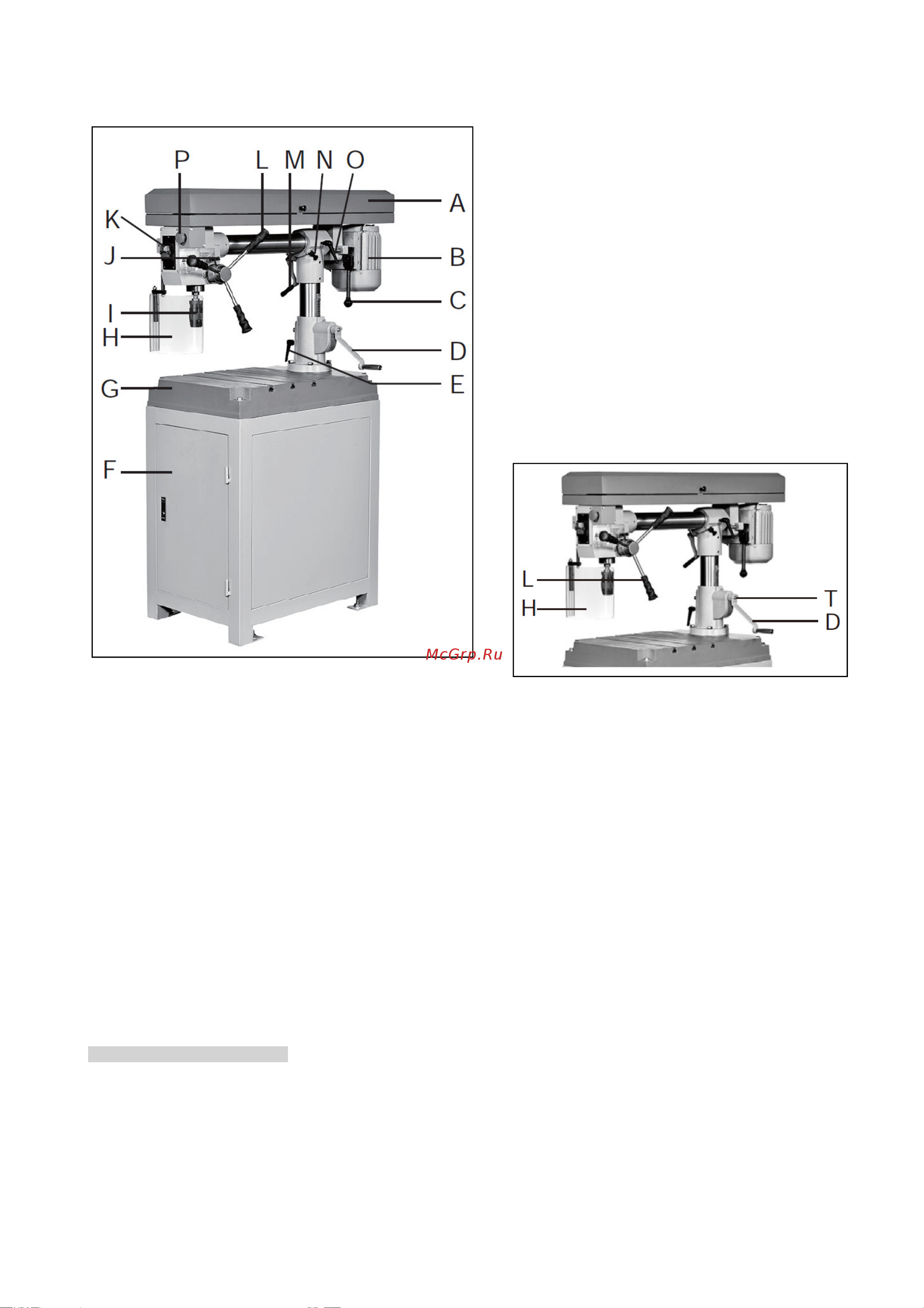

3.4 Основные узлы станка
Рис. 1
A - Крышка шкивов
B - Двигатель
C - Ручка натяжения клинового ремня
D - Подъемная ручка
E - Ручка фиксации колонны
F - Основание станка
G - Сверлильный стол
H - Защитное ограждение сверлильного патрона
I - Сверлильный патрон
J - Ограничитель глубины сверления
K - Переключатель Вкл./Выкл.
L - Рукоятки вертикальной подачи сверла
M - Ручка регулировки вылета горизонтальной колонны
N - Ручка установки сверлильной бабки на 90°
O - Ручка фиксации горизонтальной колонны
P - Кнопка аварийного останова двигателя
4. Транспортировка и запуск
4.1 Транспортировка и установка
Станок предназначен для работы в закрытых
помещениях и должен быть прочно установлен на
твердой горизонтальной поверхности.
При необходимости станок можно прикрутить.
Для удобства транспортировки станок поставляется
частично разобранным.
4.2 Сборка
Если при распаковке обнаружены повреждения
вследствие транспортировки, немедленно сообщите об
этом поставщику. Не запускайте станок в работу!
Утилизируйте упаковку в соответствии с требованиями
охраны окружающей среды.
Удалите антикоррозионную смазку с помощью мягкого
растворителя, например, керосина. (Примечание:
растворитель лака и подобные ему вещества могут
повредить лакокрасочное покрытие).
Наденьте подъемную ручку (D, Рис. 2) на вал
кронштейна сверлильного стола.
Рис. 2
Поверните подъемную ручку так, чтобы зажимной винт
был расположен напротив лыски вала и затяните винт
(T).
Установите три рукоятки подачи (L) во втулку подачи.
Установите защитное ограждение сверлильного
патрона (H).
Первичная смазка:
Аккуратно нанесите консистентный смазочный
материал на следующие поверхности:
- приводные шлицы шпинделя;
- зубья пиноли;
- рейка колонны.
4.3 Подключение к электросети
Главный питающий провод, а также удлинительные
провода должны соответствовать установленным
требованиям.
Сетевое напряжение должно соответствовать
требованиям, указанным на табличке станка.
