1. Назначение

Биметаллические секционные радиаторы ООО СНПО «Теплоприбор» моделей БР1-500/350, БР1-500/350 НП предназначены для

применения в системах водяного отопления жилых, административных и общественных зданий. Радиаторы могут устанавливаться

в центральных и автономных системах с применением двухтрубных, однотрубных или лучевых схем монтажа. Допускается

использование радиаторов в открытых или закрытых системах отопления, подключенных к внешним теплосетям по зависимой или

независимой схемам. Высокая теплоотдача секций дает возможность устанавливать радиаторы в низкотемпературных системах

отопления.

Радиаторы имеют Сертификат Соответствия.

2. Комплектация.

Радиатор комплектуется фирменной упаковкой в термоусадочной пленке,

Техническим паспортом изделия с гарантийным талоном,

Вариант с нижним подключением комплектуется запорной арматурой: термостатический клапан, верхний распределитель потока,

нижняя разделительная перегородка, воздуховыпускной клапан, заглушки, адаптеры для нижнего подключения.

3. Основные технические и эксплуатационные параметры.

Секции радиатора выполнены из трубчатой сварной арматуры из высококачественной стали, залитой снаружи алюминиевым

сплавом под высоким давлением. Сборка секций осуществляется с использованием усиленных стальных ниппелей и термостойких

прокладок типа «O-ring». Данная конструкция радиатора позволяет полностью исключить контакт теплоносителя с алюминиевым

сплавом и обеспечивает эффективную теплоотдачу при максимальной прочности и коррозийной стойкости.

Модель

Габариты

секции,

см

Теплов

ой

номина

льный

поток 1

секции,

Вт

Максимальное

избыточное

рабочее

давление

теплоносителя,

при котором

допускается

эксплуатация

отопительного

прибора, МПа

Опрессо

вочное

давление

радиатора

, МПа

Масса

секции,

кг

Объем

воды в

секции,

Максималь

ная

температура

теплоносите

ля, ˚С

Присоеди

нительная

резьба

коллектор

БР1-500

55,1х8х9

190

2,0

3,0

1,94

0,21

110

G1”

БР1-350

40х8х9

134

2,0

3,0

1,54

0,17

110

G1”

БР1-500 НП

55,7х8х9

190

1,0

1,5

1,95

0,21

110

G1”

БР1-350 НП

40,7х8х9

134

1,0

1,5

1,55

0,17

110

G1”

Указанные параметры соответствуют одной секции. Параметры радиатора определяются умножением данной величины на

количество секций. Покрытие порошковая эмаль цвет RAL 9010/9016.

Расчет теплового потока при условиях, отличных от нормальных проводят по формуле: Q=Q

(

𝛥Т

)

𝑛

; Коэффициент n= 1,3.

Производитель оставляет за собой право вносить изменения в конструкцию, комплектацию или технологию изготовления изделия,

с целью улучшения его технологических характеристик.

4. Транспортировка и хранение

При транспортировании и хранении радиаторов необходимо предотвращать возможность механического воздействия, которое

может привести к их повреждению.

После установки и до начала эксплуатации радиатор рекомендуется хранить в упаковке поставщика.

Внимание! Завод - изготовитель не несет ответственности за повреждения радиаторов при неправильной транспортировке и

хранении.

5. Монтаж и обращение радиаторов

Перед покупкой радиатора уточните параметры системы отопления вашего здания (рабочее давление, температуру и рН

теплоносителя).

5.1 Материалы и качество трубопроводов для подвода теплоносителя в радиатор должны соответствовать СП 60.1330.2020 (СНиП

41-01-2003).

5.2 Тепловые сети должны соответствовать СТО 17330282.27.060.001-2008. При установке в водяных системах отопления с

источниками энергии, имеющих электрическое или электронное управление, обязательно выполнять все правила заземления этих

устройств.

5.3 При установке радиатора в водяных системах отопления в качестве теплоносителя использовать только специально

подготовленную воду согласно п. 4.8 СО 153-34.20.501-2003.

При установке в систему отопления с использованием низкозамерзающих теплоносителей, необходимо учитывать особые

требования к выбору герметизирующих материалов монтажных систем в соответствие с рекомендациями производителя

используемого теплоносителя.

5.4 Непосредственно перед установкой заглушек и переходников необходимо смазать прокладку химически нейтральным

термостойким герметиком.

Момент затяжки резьбовых элементов не более: G1”– 50...55 Нм., G3/4”- 25…30 Нм., G1/2”- 23 Нм.

5.5. Пользователь несет ответственность за любую локальную безопасность и нормы монтажа. Обращайтесь к вашей

обслуживающей организации за технической консультацией или к специальной монтажной организации для выполнения работ по

монтажу.

5.6 Монтаж радиаторов в системах отопления коллективного пользования должен быть произведен согласно теплотехническому

проекту, разработанному проектной организацией и заверен организацией, ответственной за эксплуатацию системы отопления

согласно норм Минстроя РФ.

5.7 Монтаж радиатора должен быть произведен с обязательным перекрытием входа и выхода теплоносителя радиаторными

вентилями, которые следует плавно открывать во избежание гидравлического удара.

Любые работы (установка или замена отопительных приборов, запорно-регулирующей арматуры и т.д.) должны соответствовать

указанным нормативным документам и согласовываться с организациями, отвечающими за эксплуатацию данной системы.

5.8 Завод-изготовитель не рекомендует производить перекомпоновку радиаторов с целью уменьшения или увеличения

количества секций, а также замену отдельных секций радиатора.

5.9 В процессе эксплуатации необходимо периодически удалять воздух из верхнего коллектора с помощью воздуховыпускного

клапана, соблюдая меры предосторожности согласно ГОСТ 31311-2022.

5.10 Для максимальной эффективности работы радиатора

рекомендуется соблюдать следующие установочные

размеры:

• от пола до низа радиатора- 70-120 мм,

• от стены до задней поверхности радиатора- 30-50 мм,

• от верха радиатора до низа подоконной доски или низа

оконного проема- не менее 80 мм.

(см. рис.1)

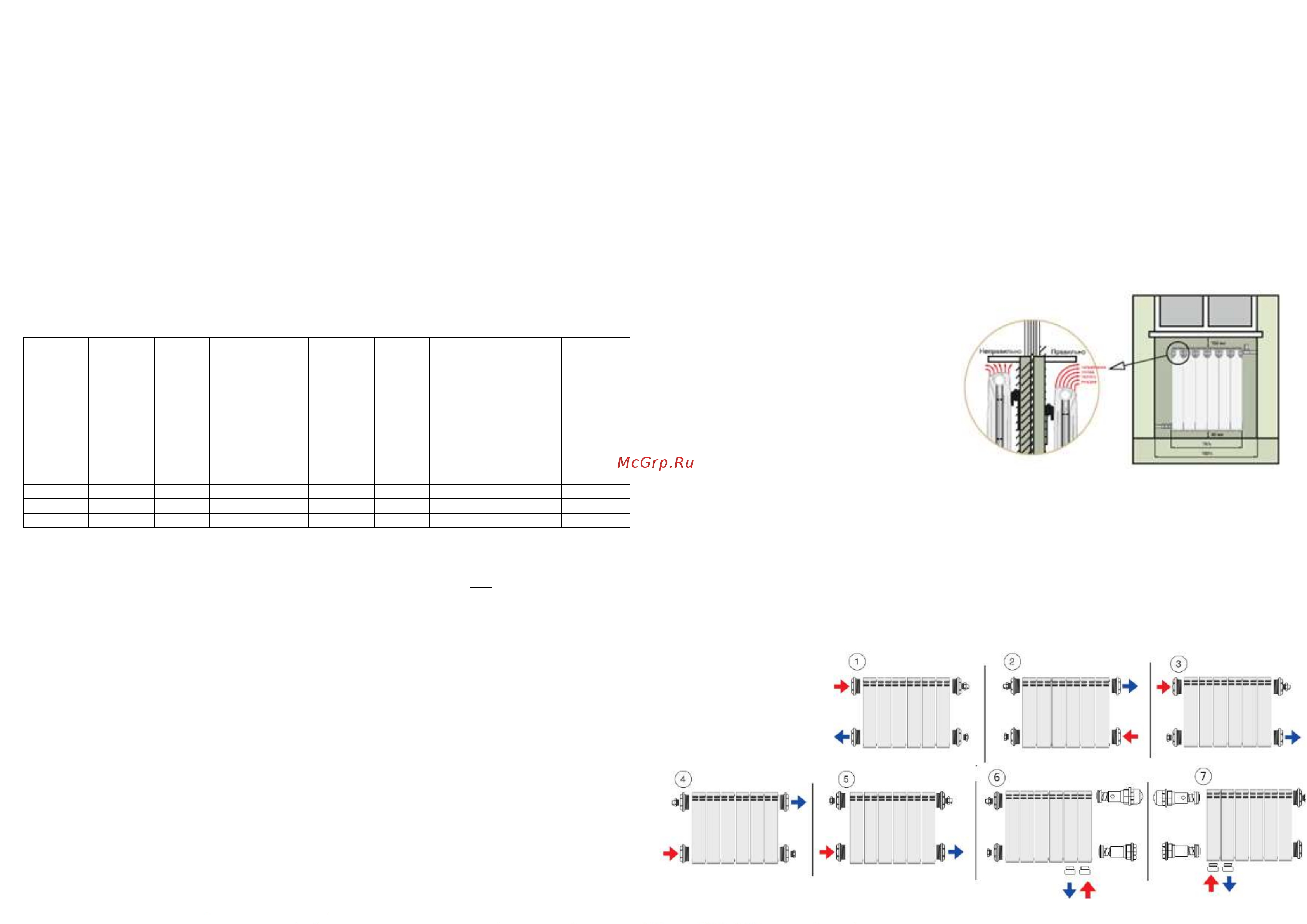

Схема установки радиатора

6. Ограничения в обращении с

радиаторами

Для обеспечения нормальной эксплуатации запрещается:

- подвергать радиатор нагрузкам, способным повредить или разрушить его, а также замораживать при использовании прибора в

водяных системах отопления,

- использовать радиаторы в помещениях с относительной влажностью больше 75%,

- использовать радиаторы в качестве полотенцесушителя,

- опорожнять систему отопления в отопительные и межотопительные периоды на срок более 15 дней.

Перед демонтажем старого радиатора во избежание подтопления помещения убедитесь в отсутствии теплоносителя в

системе отопления (необходимо отключить стояк). Опорожнение системы отопления допускается только в аварийных

случаях на срок, минимально необходимый для устранения аварии, но не более 15 суток в течение календарного года.

При установке радиатора в однотрубной системе отопления перед радиатором необходимо установить байпас

(перемычку). При эксплуатации биметаллических радиаторов, в случае использования в качестве теплоносителя воды, pH

её должен быть в пределах 6,5- 9,1.

Возможные варианты

подключения к

различным

системам отопления
