А40 1 А40 2

L = N x T

108

А + 34



Т – шаг (Т = 50 мм), N – количество секций.

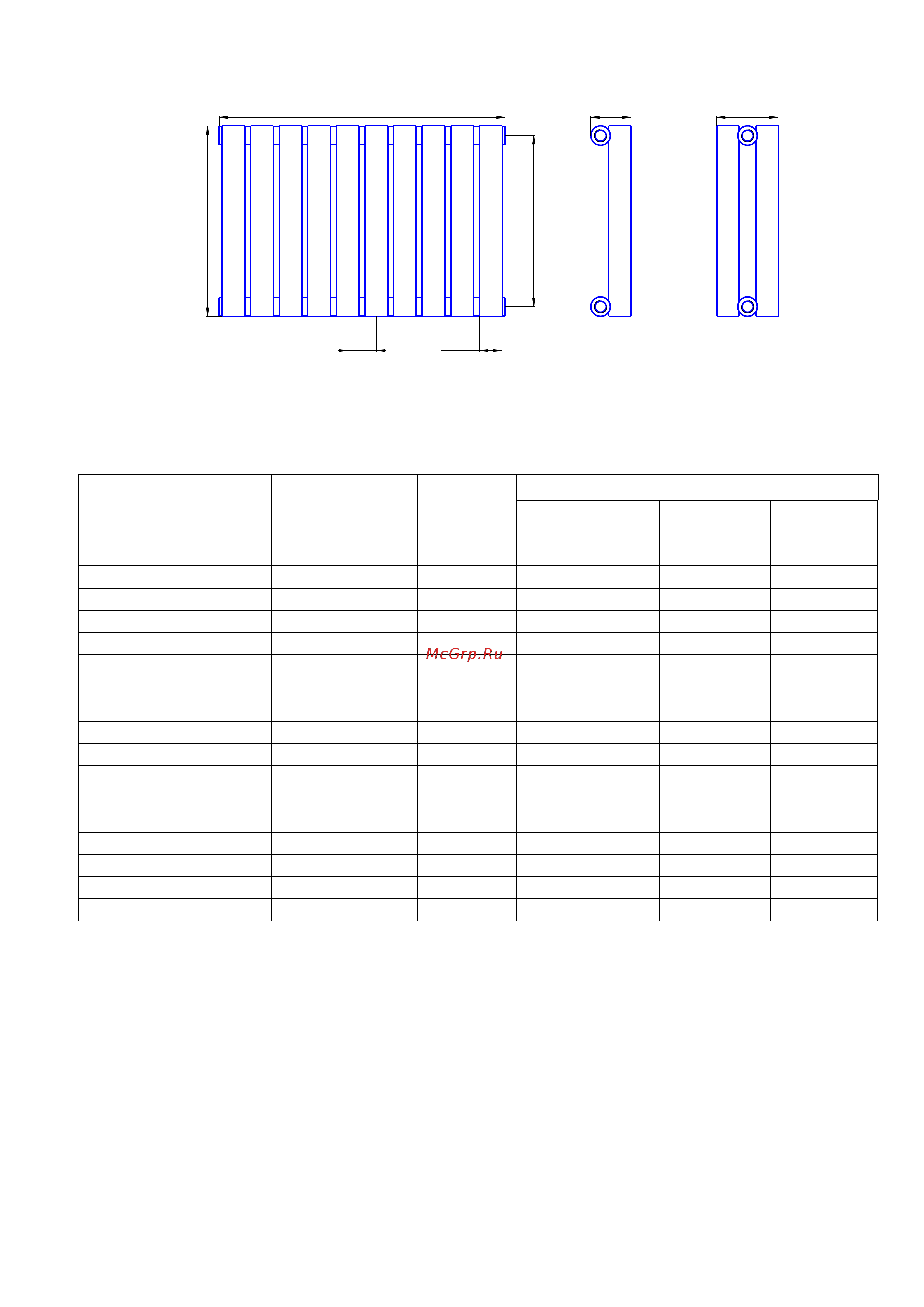

Рис. 1

Модель

Количество

cекций N

А,

мм

Параметры одной секции:

номинальный

тепловой поток,

Вт *

объем,

масса,

не более,

кг

Гармония А40 1-300

от 3 до 45

300

40,3

0,43

0,8

Гармония А40 1-500

от 3 до 45

500

60,0

0,63

1,1

Гармония А40 1-750

от 3 до 45

750

84,2

0,9

1,4

Гармония А40 1-1000

от 3 до 30

1000

108,1

1,16

1,8

Гармония А40 1-1250

от 3 до 30

1250

131,7

1,4

2,1

Гармония А40 1-1500

от 3 до 24

1500

154,8

1,7

2,5

Гармония А40 1-1750

от 3 до 24

1750

177,7

1,96

2,9

Гармония А40 1-2000

от 3 до 24

2000

200,1

2,23

3,2

Гармония А40 2-300

от 3 до 45

300

67,5

0,78

1,3

Гармония А40 2-500

от 3 до 42

500

100,4

1,19

1,9

Гармония А40 2-750

от 3 до 30

750

129,7

1,73

2,6

Гармония А40 2-1000

от 3 до 22

1000

162,9

2,26

3,4

Гармония А40 2-1250

от 3 до 19

1250

196,4

2,8

4,1

Гармония А40 2-1500

от 3 до 17

1500

230,5

3,33

4,7

Гармония А40 2-1750

от 3 до 14

1750

265,7

3,87

5,5

Гармония А40 2-2000

от 3 до 12

2000

302,1

4,4

6,2

* номинальный тепловой поток определен при нормальных условиях: средняя температу-

ра воды в радиаторе – 90

С, температура воздуха в помещении – 20

С, расход воды через радиа-

тор при движении «сверху – вниз» – 360 кг/час, атмосферное давление - 760 мм рт. ст.

Расчет теплового потока при условиях, отличных от нормальных – см. сайт

https://kztoradiator.ru/garmoniya-a40/

Пример определения размеров и параметров радиатора модели «Гармония А40 1-500-10»

(размер А = 500 мм, количество секций N = 10):

длина прибора – L = N х Т = 10 х 50 = 500 мм;

теплоотдача – N х 60 = 10 х 60 = 600 Вт;

объем - N х 0,63 = 10 х 0,63 = 6,3 л;

масса, не более – N х 1,1 = 10 х 1,1 = 11 кг.
