Свидетельство о приемке:

Радиатор RIFAR MONOLIT ........ испытан на герметичность давлением 15,0 МПа

(150 атм.), соответствует требованиям ГОСТ 31311-2005, ТУ 4935-004-41807387-10

и признан годным к эксплуатации. Ф.И.О. упаковщика, дата производства, время

испытания указаны на задней стенке радиатора.

Я, …………………………………, с условиями монтажа и эксплуатации

радиаторов ознакомлен, претензий по товарному виду не имею.

Подпись покупателя: ………………… Дата покупки: ……………………20..... г.

ГАРАНТИЙНЫЙ ТАЛОН

Радиатор RIFAR MONOLIT……………………………………………………………....

Дата продажи: ……………………20..... г.

Продавец (поставщик):……………………………………………

М.П.

Дата: ……………………20..... г. ….…….…….…….…….……

Ответственное лицо:……………………….....(Ф И О, подпись)

Отметка организации, произведшей монтаж радиатора

Название организации:…………………………………………………………………...

Адрес, тел. e-mail: …………………………………………………………………….….

М.П.

Дата: ………………20..... г. Отв. лицо:………………………….…(Ф И О., подпись)

Отметка организации, произведшей приемку монтажа радиатора:

Название организации:…………………………………………………………………...

Адрес, тел. e-mail: …………………………………………………………………….….

М.П.

Дата: ………………20..... г. Отв. лицо:……………………………(Ф И О., подпись)

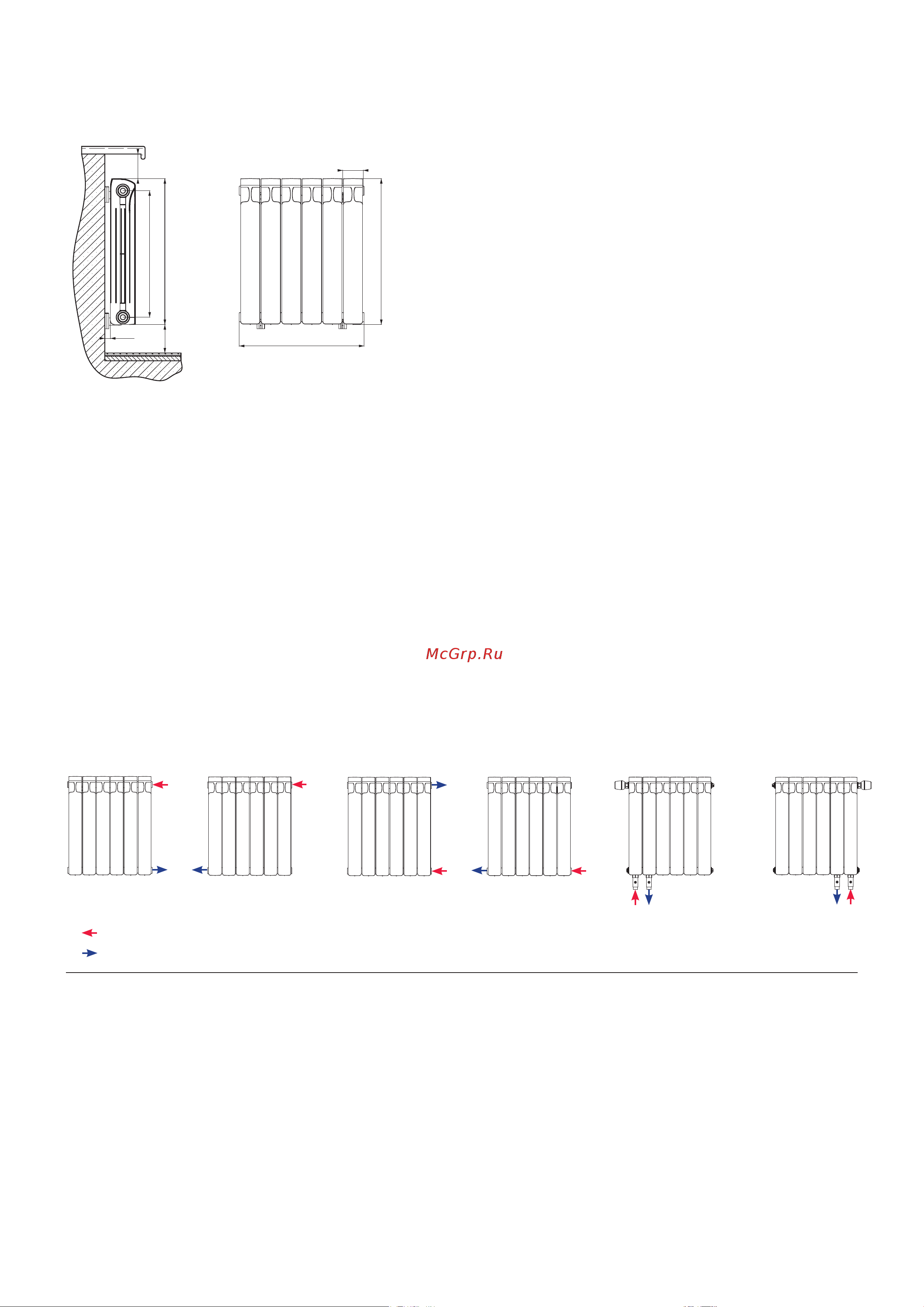

6. Возможные схемы подключения к тепловой сети радиаторов

RIFAR MONOLIT и принципиальная схема установки радиатора:

min 70

min 30

min

577- 415

500 / 350

L/n

рис. 1

7. Комплектация радиатора RIFAR MONOLIT 500/350 Ventil:

Радиаторы RIFAR MONOLIT 500/350 Ventil , имеющие возможность ниж-

него подключения (рис.6 и рис.7), производятся по специальному заказу

потребителя и комплектуются термостатическим клапаном, верхним и

нижним распределителями потока, редукционными ниппелями, воздухо-

спускным клапаном (кран Маевского) и заглушками. Межосевое рассто-

яние между редукционными ниппелями 80 мм.

Кронштейны, термостатическая головка и одиночные узлы подключе-

ния в комплектацию не входят. Важно: при заказе указывать, левое или

правое подключение. Пример маркироки радиаторов отопления см. п. 21

”Радиаторы отопления Технический каталог” на сайте www.rifar.ru.

По специальному заказу изготавливаются радиаторы для подключения к

системе отопления по схеме, представленной на рис.5.

Важно: при заказе указывать, ”левая” или ”правая” подача теплоноси-

теля.

Комплектация радиатора RIFAR MONOLIT

Резьбовые соединения G 1/2˝ или G 3/4˝ являются неотъемлемой частью

конструкции радиатора. Установочные кронштейны, заглушки не входят

в стандартную комплектацию и приобретаются отдельно.

Подача теплоносителя

Отвод теплоносителя

рис. 5 рис. 6 рис. 7рис. 2 рис. 3 рис. 4

(модель, число секций)

6.1 Для оптимальной теплоотдачи расстояние между радиато-

ром и полом должно быть 70–120 мм, а между радиатором и по-

доконником не менее 80 мм. Кронштейны должны обеспечи-

вать расстояние от стены 30–50 мм, а также горизонтальное

положение радиатора (см. рис.1.) Величина номинального теплового по-

тока, при испытаниях радиатора, получена по методике и в соответствии

с ГОСТ 53583-2009 для схемы подключения представленной на рис. 2.

Важно:

При подключении радиатора к системе отопления по схеме (рис. 4) его

теплоотдача может быть значительно снижена. Чем больше количество

секций в радиаторе, тем больше это проявляется. Информацию о

подключении радиаторов по схеме (рис. 4) можно найти на сайте

www.rifar.ru в издании ”Радиаторы отопления RIFAR. Технический

каталог”.
