140 - 225

83,5

140 - 225

83,5

248 - 328

107

108

137

29 - 43

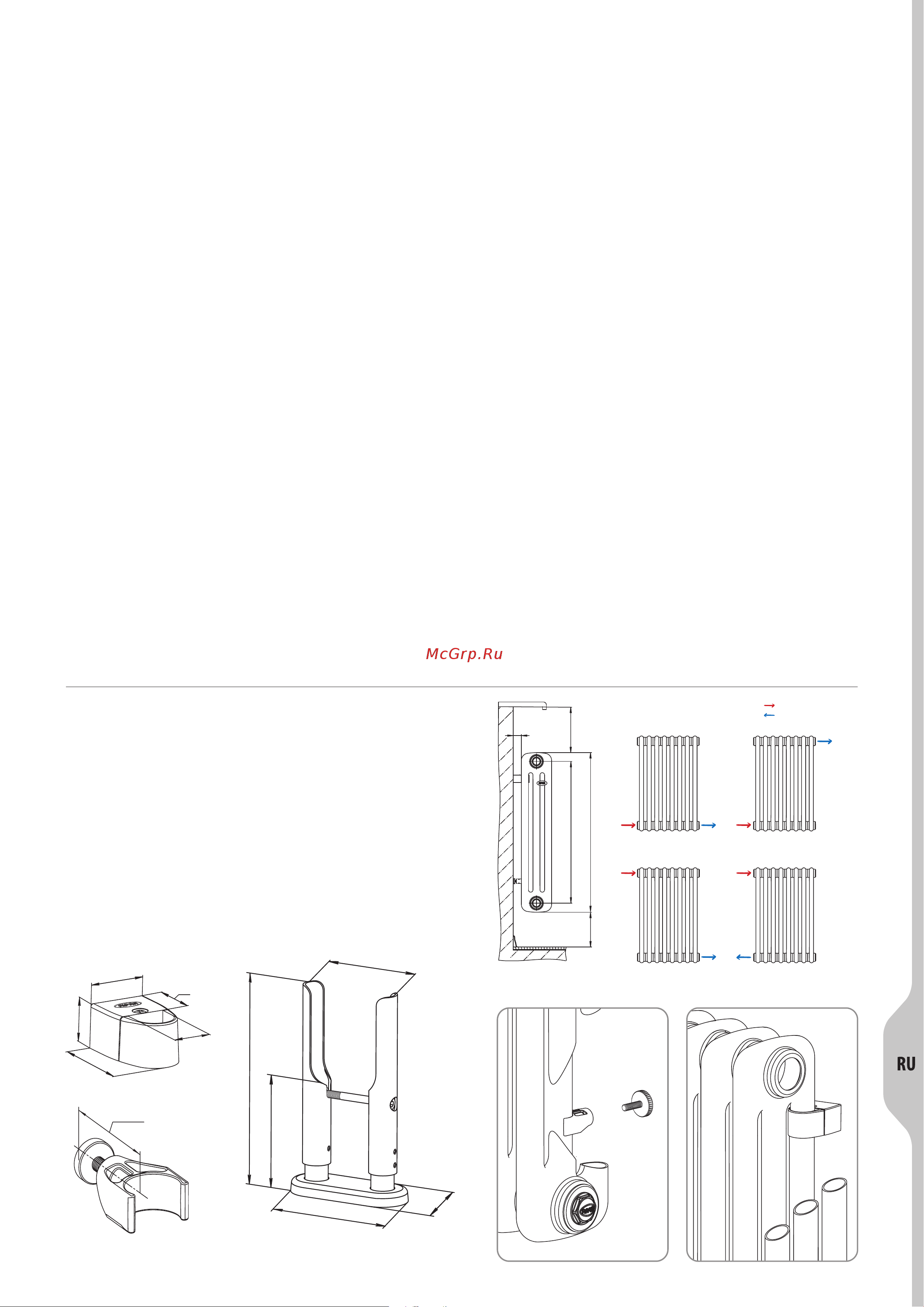

6.1 При монтаже радиатора TUBOG необходимо выдержать ми-

нимальные расстояния в соответствии с рис. 1. Схемы подклю-

чения радиаторов с боковым подключением приведены на рис.

2-5. Оптимальными схемами подключения являются рис. 4-5.

6.2 Радиатор TUBOG укомплектован кронштенами в соответ-

ствии c максимальной расчетной нагрузкой 50 кг на 1 кронштейн.

В каждом конкретном случае при монтаже необходимо соотнести

несущую способность стен помещения для монтажа радиатора.

Масса радиатора без теплоносителя приведена на упаковке.

6.3 В случае когда монтаж на стены невозможен применяется

напольный кронштейн. Напольный кронштейн в комплектацию

не входит и применяется только для трехтрубчатых модификаций

радиатора. Инструкция по его установке находится в упаковке

кронштейна и на сайте www.rifar.ru.

7. Кронштейны и упор

Кронштейн настенный

Регулируемый упор Регулируемый

напольный кронштейн

49,349,3 41

G 3/4’’ G 3/4’’

53,5 33

66107

49,349,3 41

G 3/4’’ G 3/4’’

53,5 33

66107

рис. 5

рис. 3рис. 2

рис. 4

140 - 225

83,5

140 - 225

83,5

248 - 328

107

108

137

29 - 43

2.6 При установке радиатора необходимо обеспечить его на-

дежное крепление и неподвижное состояние. Кронштейны для

настенного монтажа входят в комплектацию прибора. Перед

монтажом необходимо сопоставить несущую способность стен с

нагрузкой, возникающей в каждом конкретном случае при мон-

таже соответствующего радиатора.

2.7 Для оптимальной теплоотдачи радиатора кронштейны долж-

ны обеспечивать положение прибора согласно рис. 1. Для кре-

пления радиатора к полу, в местах где настенные кронштейны

установить не возможно, используют напольные кронштейны

рис. 8. Напольные кронштейны серийно производятся для 3-х

колончатых радиаторов. Напольные кронштейны в компектацию

не входят и приобретаются отдельно.

Рекомендуемые условия монтажа, эксплуатации и обращения

2.8 Изготовитель рекомендует производить монтаж радиатора к

трубопроводам без снятия защитной полиэтиленовой пленки. Перед

запуском системы в рабочий режим пленка должна быть удалена.

2.9 В процессе эксплуатации необходимо периодически уда-

лять воздух из верхнего коллектора с помощью воздухоспускного

клапана, соблюдая меры предосторожности согласно п. 6.4 ГОСТ

31311-2005.

2.10 По ГОСТ 31311-2005 радиатор в течение всего срока экс-

плуатации должен быть заполнен теплоносителем, отвечающим

требованиям п. 1.3 настоящего паспорта.

2.11 Транспортировку и хранение радиаторов следует осущест-

влять в соответствии с ГОСТ 31311-2005.

3. Категорически запрещается:

3.1 Подвергать радиатор ударам и нагрузкам, способным повре-

дить или разрушить его, в том числе замораживать при использо-

вании прибора в водяных системах отопления;

3.2 Использовать радиатор в качестве элемента заземляющего

или токоведущего контура;

3.3 Использовать радиатор в водяных системах отопления с ре-

жимом водно-химической подготовки, не соответствующим п. 4.8

СО 153-34.20.501-2003 «Правила технической эксплуатации

электрических станций и сетей РФ»;

3.4 Резко открывать запорные вентили во избежание гидравли-

ческого удара;

3.5 Использовать радиатор в помещении с относительной влаж-

ностью более 75%;

3.6 Использовать радиатор в контуре ГВС (горячего водоснабже-

ния), в том числе вместо полотенцесушителя;

3.7 Опорожнять систему отопления в отопительные и межотопи-

тельные периоды;

3.8 Эксплуатировать радиатор при давлениях и температурах

выше указанных в настоящем паспорте.

4. Гарантийные обязательства и условия их действия

4.1 Срок эксплуатации радиатора при условии соблюдения требо-

ваний и рекомендаций, перечисленных в п.п. 1-3, не менее 25 лет.

4.2 Гарантия на радиатор RIFAR TUBOG действует в течение 10

лет со дня продажи при соблюдении требований и рекоменда-

ций, перечисленных в п.п. 1-3 настоящего паспорта и при отсут-

ствии

аварийных случаев опорожнения радиатора.

4.3 Гарантия распространяется на все дефекты, возникшие по

вине изготовителя.

4.4 Гарантия не распространяется на дефекты, возникшие

по вине потребителя или организации, ответственной за экс-

плуатацию системы отопления, к которой подключен (был под-

ключен) радиатор в результате нарушения условий п.п. 1-3

настоящего паспорта.

5. Претензии по качеству продукции принимаются от поку-

пателя при предъявлении следующих документов:

5.1 Заявления с указанием данных заявителя или реквизитов

организации, адреса, даты и времени обнаружения дефекта,

реквизитов монтажной организации, установившей и испытав-

шей прибор.

5.2 Копии документа, выданного эксплуатационной организа

цией, ответственной за эксплуатацию системы, в которую был

установлен прибор, на согласие с изменениями данной систе мы

отопления и возможностью соблюдать все необходимые эксплу-

атационные параметры.

5.3 Копии акта о вводе радиатора в эксплуатацию с указанием

величины испытательного давления.

5.4 Документа, подтверждающего покупку радиатора.

5.5 Оригинала паспорта прибора с подписью потребителя.

6. Принципиальная схема установки и подключения радиатора

min 80

min 140

рис. 1

подача теплоносителя

отвод теплоносителя

рис. 6

рис. 7 рис. 8

138

min 212

100...137

107
