1. Область применения

Биметаллические радиаторы Royal Thermo PIANOFORTE 200, 300,500 - климатического исполнения УХЛ

4 подходят для применения как в индивидуальных, так и в центральных системах водяного отопления.

В качестве теплоносителя допускается использовать воду и незамерзающие жидкости только в

соответствии с требованиями, приведенными в п.4.8 СО 153-34.20.501-2003 «Правила технической

эксплуатации электрических станций и сетей РФ» (МИНЭНЕРГО России, № 229 от 19.06.03), с рН от 8,3

до 9.5, содержание кислорода не более 20 мкг/л, взвешенных веществ не более 5 мг/л, общей жесткостью не

более 7 мг-экв/л и максимальной температурой 110.

Технические характеристики и описание радиаторов

Модель

Pianoforte 500 Pianoforte 300 Pianoforte 200

Bianco

traffico/

Noir sable

Silver satin

Bianco

traffico/

Noir sable

Silver satin

Bianco

traffico/

Noir sable

Silver satin

Теплоотдача секции

(при ∆t=70 °С), Вт(кВт)

189

(0,189)

180

(0,18)

123

(0,123)

116

(0,116)

107

(0,107)

101

(0,101)

Максимальное рабочее

давление, Бар(МПа)

25 (2,5) 25 (2,5) 25 (2,5)

Опрессовочное давление, Бар(МПа) 37,5 (3,75) 37,5 (3,75) 37,5 (3,75)

Максимальная температура

теплоносителя, °С

110 110 110

Масса секции, кг 2,2 1,47 1,19

Объём теплоносителя в секции, л 0,205 0,182 0,159

Габаритные размеры секции, (ВхШхГ) мм 591x80x100 380х80х100 280х80х100

Значения теплоотдачи (номинального теплового потока) получены в соответствии методикой по

ГОСТ 53583-2009 при температурном напоре ∆Т – 70°С и расходе теплоносителя через прибор

360 кг/ч. При значениях температурного напора отличного от 70°С номинальный тепловой поток

пересчитывается с использованием степенного коэффициента, указанного в таблице

Перед установкой радиатора убедитесь в соответствии параметров системы отопления

основным характеристикам радиатора, обратившись в управляющую компанию Вашего дома.

9. Гарантийные обязательства

Изготовитель гарантирует, что изделие соответствует действующим требованиям безопасности.

На биметаллические секционные радиаторы отопления Royal Thermo PIANOFORTE 200, 300, 500

распространяется гарантия завода-изготовителя – 25 лет с момента продажи радиатора при условии

соблюдения требований по хранению, транспортировке, эксплуатации, обслуживанию и монтажу

радиатора, при наличии у покупателя настоящего паспорта с заполненным гарантийным талоном и

штампом торгующей организации.

• Гарантия распространяется на все дефекты, возникшие по вине завода-изготовителя.

• Под выполнением гарантийных обязательств понимается замена радиатора с производственными

дефектами, выявленными в процессе эксплуатации радиатора.

• Гарантия не распространяется на место монтажного стыка, а также на соседние места заводских

стыков в случае перекомпоновки радиатора, выполненного лицом, не допущенным в установленном

порядке монтажной организацией до выполнения монтажных работ.

В случае предъявления претензий по качеству прибора в течение

гарантийного срока необходимо предоставить следующие документы:

• заявление с указанием паспортных данных / реквизитов организации заявителя;

• технический паспорт с заполненным Гарантийным талоном;

• документы, подтверждающие покупку радиатора;

• копию разрешения эксплуатационной организации, отвечающей за систему,

в которую был установлен радиатор, на изменение данной отопительной

системы (в случае замены прибора);

• копию Акта о вводе радиатора в эксплуатацию.

2. Конструкция радиатора

2.1. Секция радиатора состоит из стального закладного элемента, залитого под

высоким давлением алюминиевым сплавом согласно требований ГОСТ 1583-93.

2.2. Конструкция секции полностью исключает контакт теплоносителя с

алюминиевым сплавом, что гарантирует бесперебойную эксплуатацию прибора

в системе отопления.

2.3. Для сборки секций в единый радиатор используются высокопрочные стальные

фитинги и специальные прокладки, которые обеспечивают надежную

герметичность с разными типами теплоносителей при высоких температурах

и давлениях.

2.4. Радиаторы в сборе окрашиваются в два этапа: сначала методом анафореза, а

затем экологически чистыми порошковыми эмалями в электростатическом поле

(исключение цвета Silver Satin и Noir Sable).

2.5. Производитель оставляет за собой право без предварительного уведомления

Покупателей вносить изменения в конструкцию, комплектацию или технологию

изготовления изделия, с целью улучшения его технологических характеристик.

Таблица поправочных коэффициентов для расчета мощности радиатора

∆Т 40 45 50 55 60 65 70 75 80 85

К 0,48 0,56 0,65 0,73 0,82 0,91 1 1,1 1,2 1,3

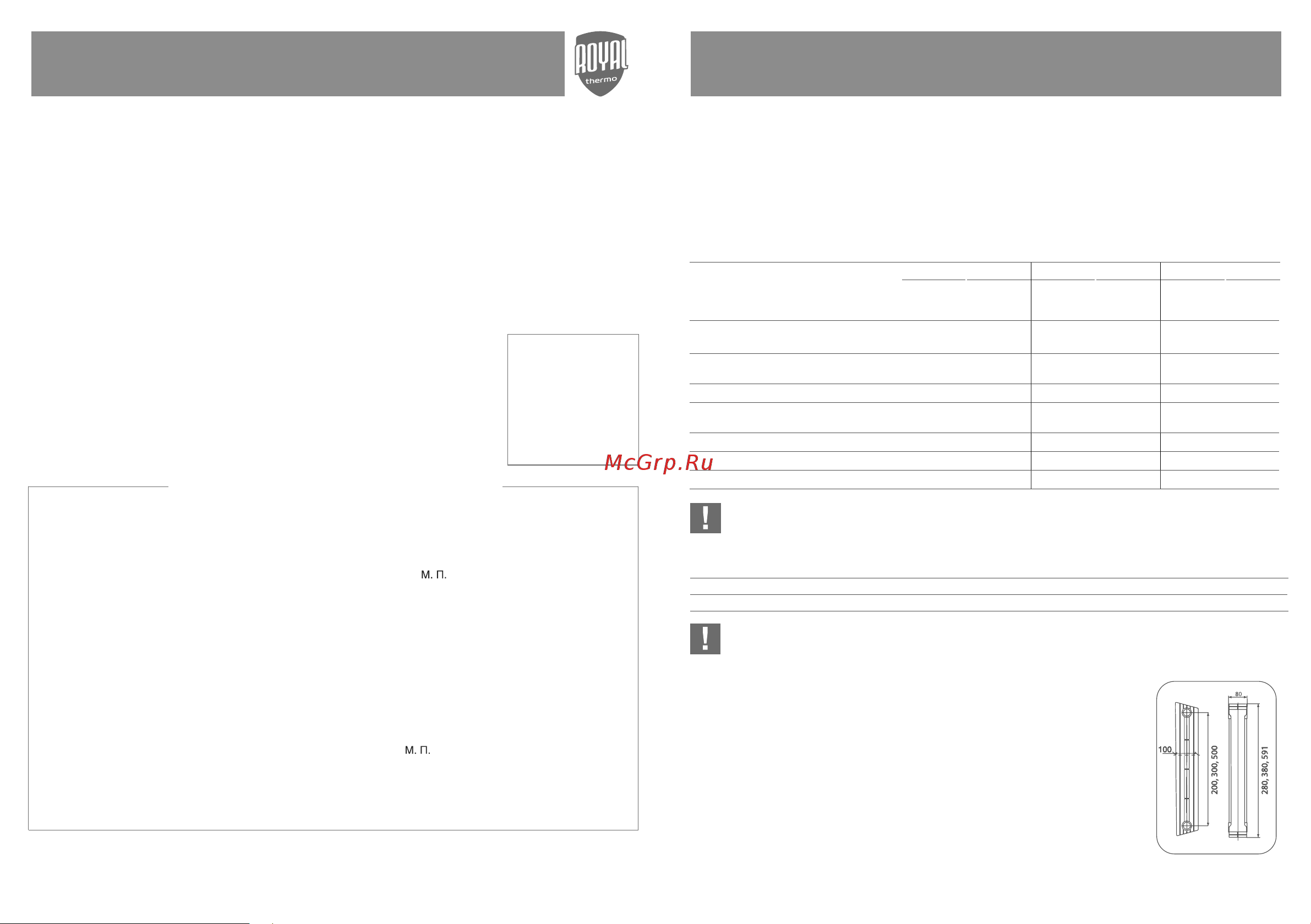

380

200

280

Более подробную информацию о радиаторах Royal Thermo и оригинальных комплектующих

можно найти на сайте: www.royal-thermo.ru

Изготовитель: ООО «РТР», 601021, Владимирская область, г. Киржач,

мкр. Красный Октябрь, ул. Первомайская, д.1

Тел.: 8-800-500-0775, адрес эл.почты: info@royal-thermo.ru

Гарантийный срок составляет 25 лет с момента продажи радиатора PIANOFORTE 200, 300, 500.

Гарантийный талон действителен только в оригинале!

Рекламации и претензии к качеству товара принимаются по адресу Изготовителя.

Радиатор Royal Thermo модель ______________________________ ____________ секций.

С условиями монтажа и эксплуатации ознакомлен _____________ / __________________________________

Дата продажи «_____» ___________ 20___г. Продавец ________________ / __________________________

Сведения об организации, осуществившей монтаж радиатора:

Полное наименование организации: ______________________________________________________________

Адрес в соответствии с учредительными документами: _____________________________________________

Фактический адрес:_____________________________________________________________________________

Контактные телефоны: __________________________________________________________________________

Данные Свидетельства о допуске к работам:

Свидетельство №___________________________________ от «_____» ___________ 20___г.

Наименование саморегулируемой организации _____________________________________________________

________________________________________________________________________________________________

Дата монтажа «____»___________ 20___г. Монтажник ____________________ / ________________

(подпись)

(расшифровка подписи)

Гарантийный талон № _______________

Дата выпуска

штамп ОТК

Биметаллический дизайн-радиатор

PIANOFORTE

Биметаллический дизайн-радиатор

PIANOFORTE

Паспорт и инструкция

по монтажу

и эксплуатации

Паспорт и инструкция

по монтажу

и эксплуатации
