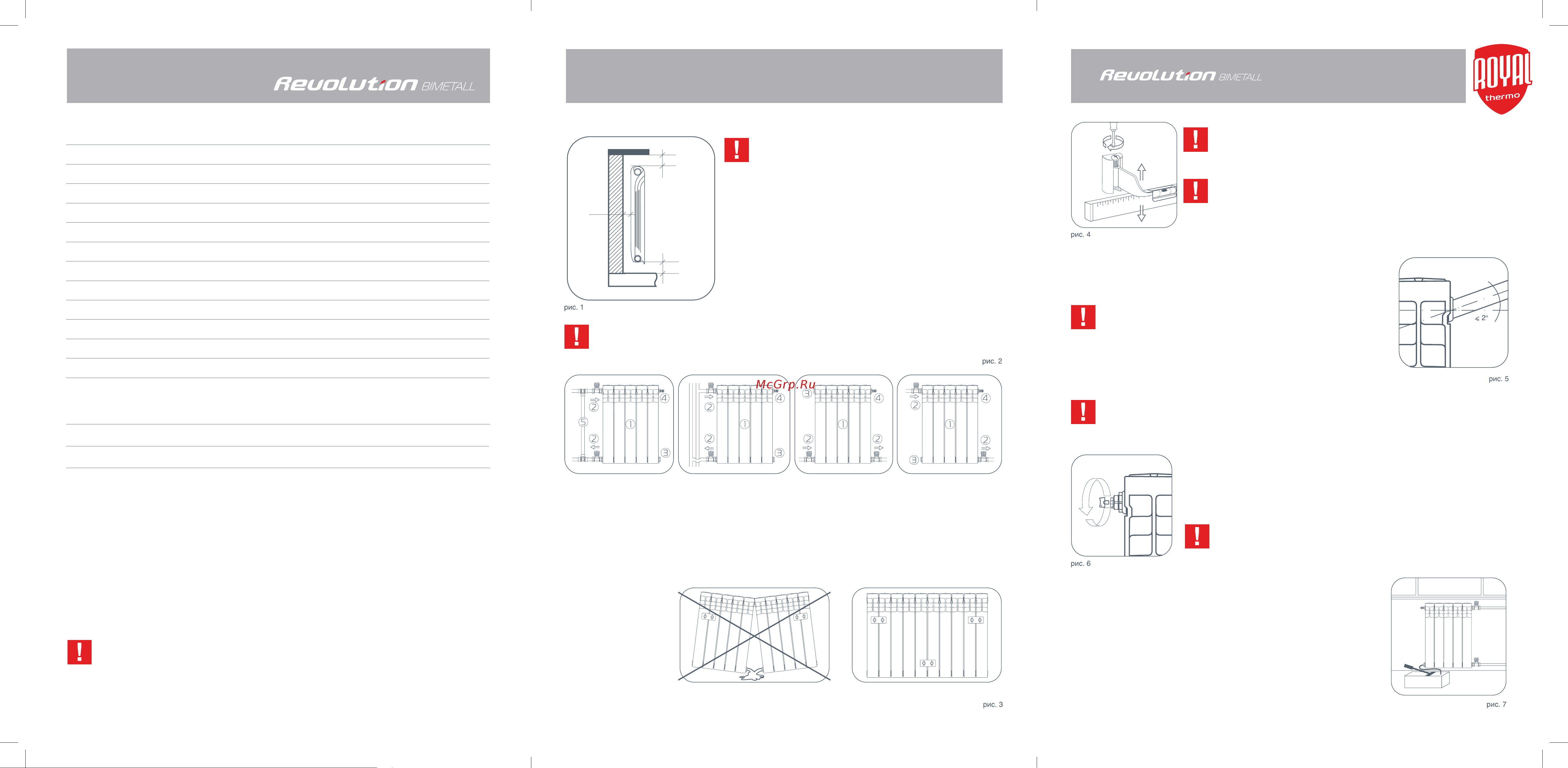

Монтаж радиаторов
1. Для эффективной работы радиатора необходимо
соблюдать монтажные расстояния, указанные на рис. 1
2. Демонтаж заменяемого радиатора
Перед демонтажем старого радиатора во избежании
подтопления помещения убедитесь в отсутствии теплоносителя
в системе отопления (отключить стояк).
3. Возможные схемы подключения радиатора
30-50 мм
100-120 мм
100-120 мм
5. Подключение радиатора к системе отопления, его эксплуатация
и обслуживание
Радиатор подключается к трубопроводам с помощью специальных гаек-
переходников (либо ½ дюйма, либо ¾ дюйма).
Монтаж и установка радиаторов отопления должны проводиться специализированными
монтажными организациями имеющими соответствующие разрешения к проведению
данного вида работ. Установка радиаторов должна осуществляться в полном соответ-
ствии с нормами СНиП 2.04.05-91, СНиП 3.05.01-85 и настоящей инструкцией
www.royal-thermo.ru
боковое (двухтрубная
система отопления)
боковое (однотрубная
система отопления)
нижнее
диагональное (рекомендуется
для получения максимальной
теплоотдачи)
1 - радиатор; 2 - запорно-регулирующий вентиль + переходная гайка; 3 - переходная гайка + заглушка;
4 - переходная гайка + воздухоотводчик; 5 - байпас.
Производитель не несет ответственности в
случае невыполнения инструкции по монтажу.
При установке радиатора в однотрубной системе отопления перед
радиатором необходимо установить байпас (перемычку).
4. Монтаж радиатора на стену
Для радиаторов до 12
секций используйте 2
кронштейна.
Для радиаторов
12 и более секций
используйте 3
кронштейна
(2 сверху и 1 снизу).
Не снимайте полиэтиленовую защитную пленку с
радиатора до окончания ремонтных работ.
Для того, чтобы идеально ровно смонтировать радиатор
на стену, используйте оригинальные регулируемые
кронштейны Royal Thermo (рис. 4).
Во избежании аварии допустимо отклонение оси коллектора
радиатора от подводящих труб не более 2° (рис. 5).
Для возможности демонтажа радиатора на подающий и обратный
трубопровод устанавливайте запорную или запорно-регулирующую
арматуру.
Если в момент покупки радиаторов Вы не знаете диаметр Ваших труб,
используйте оригинальный Универсальный монтажный набор Royal Thermo,
который позволяет подключить радиатор к трубопроводу любого диаметра.
Для удаления воздуха из радиатора в верхний коллектор обязательна
установка воздухоотводчика (входит в состав Универсального монтажного
набора). Для удаления воздуха необходимо периодически (несколько раз
в год) вручную стравливать его с помощью специального ключа (рис. 6)
Для автоматического удаления воздуха из радиатора
используйте оригинальный Предохранитель системы
отопления Royal Thermo GARANT.
6. Гидравлические испытания
После завершения монтажа согласно СНиП 3.05.01-85 необходимо
провести гидравлические испытания радиатора, т. е. создать в
радиаторе давление, в 1.5 раза превышающее рабочее (рис 7).
По результатам испытаний составляется Акт ввода радиатора в
эксплуатацию.
Технические характеристики и описание радиаторов
Модель Revolution Bimetall 500
Теплоотдача секции (при
∆t=70 °С)
175 Вт
Рабочее давление 30 бар
Опрессовочное давление 45 бар
Давление на разрыв >200
Масса секции 1,75 кг
Максимальная температура теплоносителя 110 °С
Объем воды в секции 0,205 л
Межосевое расстояние 500 мм
Габаритная высота 562 мм
Ширина секции 80 мм
Глубина секции 80 мм
Таблица поправочных коэффициентов для расчета мощности радиатора
∆Т 40 45 50 55 60 65 70 75 80 85
К 0,48 0,56 0,65 0,73 0,82 0,91 1 1,1 1,2 1,3
Условия транспортировки и хранения радиаторов
• Допускается любой вид транспортировки радиаторов при условии отсутствия механического
воздействия, воздействия влаги и химических веществ, во время транспортировки.
• До эксплуатации радиаторы должны храниться в закрытых помещениях, в упаковке
производителя, в условиях, исключающих механические воздействия, воздействие влаги и
химических веществ.
• Производитель не несет ответственности за повреждения радиатора, вызванные нарушением
условий транспортировки и хранения.
Перед установкой радиатора убедитесь в соответствии параметров системы
отопления основным характеристикам радиатора в управляющей компании
Вашего дома.
Технический
паспорт
изделия
Биметаллические радиаторы
