4. Порядок действий в экстренных ситуациях
В экстренной ситуации выполните следующие действия и немедленно обратитесь за помощью к
дистрибьютору.
1. Нажмите кнопку аварийного отключения
2. Извлеките магнитный ключ из передатчика
3. Выключите основное питание крана
4. Обратитесь к дистрибьютору и выясните причину.
5. Общие правила эксплуатации
1. Установите новые батарейки типа АА в батарейный отсек и закройте крышку батарейного отсека.
2. Приложите магнитный ключ, чтобы разблокировать устройство.
3. Включите передатчик в соответствии с инструкциями в разделе "Режимы включения питания".
Примечание: при несоблюдении правил эксплуатации светодиодный индикатор будет мигать красным.4.
Управление передатчиком осуществляется посредством нажатия каждой кнопки.
5. После этого последовательно выполните следующие действия:
(1) Нажмите кнопку stop или кнопку аварийного отключения
(2) Извлеките магнитный ключ
6. Извлеките батарейки, если они не используются в течение длительного времени
Если светодиод при включении питания мигает зеленым три раза, значит данные электронной карты
соответствуют данным передатчика и информация покрывается.
Если светодиод при включении питания мигает красным один раз, значит электронная карта не вставлена или
имеется неисправность карты, и информация не покрывается.

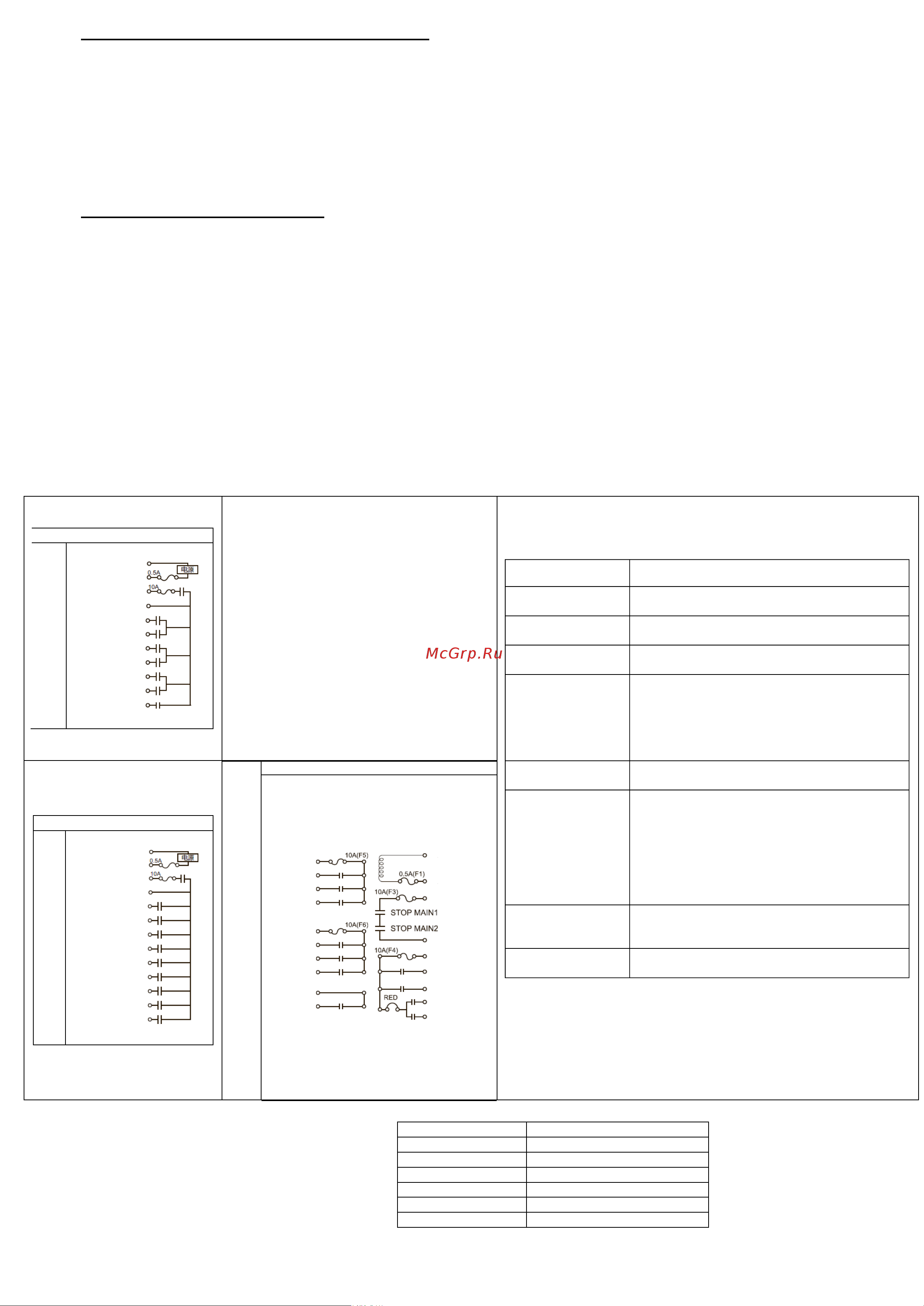

Схема электрических
соединений
Сертификат
Наименование УСЛОВИЕ ИСПЫТАНИЯ
БЛОК РЕЛЕ
ВСЕ реле работают в зависимости от светодиода и
соответствующего выхода.
МОДУЛЬ Правильно расшифруйте сигнал исходя из
ДЕКОДЕРА команды.
МОДУЛЬ РЧ-
Чувствительность: ≥ -110 дБм
ПРИЕМНИКА
ВСЕ кнопки работают надлежащим образом с
МОДУЛЬ
выходным сигналом энкодера.
ЭНКОДЕРА
Светодиодный индикатор батареи правильно
отображается на дисплее.
Функциональная программа технически исправна
для записи и чтения.
РЧ-МОДУЛЬ
Выходная мощность: ≤5 дБм
ПЕРЕДАТЧИКА
Передатчик: Значения частоты передатчика и
выходной мощности должны находиться в пределах
ИСПЫТАНИЯ
допусков.
ГОТОВОЙ
Приемник: Значения частоты приемника и
ПРОДУКЦИИ
выходной мощности должны находиться в пределах
допусков. Реле должно работать надлежащим
образом в соответствии со светодиодными
индикаторами.
Проверка состояния корпуса передатчика и
УПАКОВКА приемника, проверка амортизатора и других
компонентов.
Знак контроля
\печать\
качества
МОДЕЛЬ: 6D
(10) COM X1 (1)
2
(11)
ВОСТОК X2 (2)
1S
(12)
ЗАПАД 1S ГЛАВНЫЙ
(13)
E/W ВХОД (3)
2S
(14)
COM ГЛАВНЫЙ
3 ВЫХОД
(15) ЮГ (4)
1S
COM1 (5)
(16)
СЕВЕР 1S
ВВЕРХ 1S
(17) S/N
(6)
2S
ВВЕРХ 2S
(7)
(18)
COM4 ВНИЗ 1S
(8)
(19)
R0
ВНИЗ 2S
(9)
STOP MAIN 1
ВЫКЛ. ОСНОВН. 1
STOP MAIN 2
ВЫКЛ. ОСНОВН. 2
RED
КРАСНЫЙ
POWER
ПИТАНИЕ
High
Высокий
Middle
Средний
Low
Низкий
(D
ПИТАНИЕ-1
(2)
ПИТАНИЕ-2
(3)
ОСНОВНОЕ
(4)
COM
(5)
ВВЕРХ
(6)
ВНИЗ
(7)
ВОСТОК
(8)
ЗАПАД
(9)
ЮГ
(10)
СЕВЕР
(11)
R0/ПУСК
МОДЕЛЬ: 8S/X8S
(1)
ПИТАНИЕ-1
(2)
ПИТАНИЕ-2
(3)
ОСНОВНОЕ
(4)
COM
(5)
ВВЕРХ
(6)
ВНИЗ
(7)
ВОСТОК
(8)
ЗАПАД
(9)
ЮГ
(10)
СЕВЕР
(11)
RO/ПУСК
(12)
R1
(13)
R2
