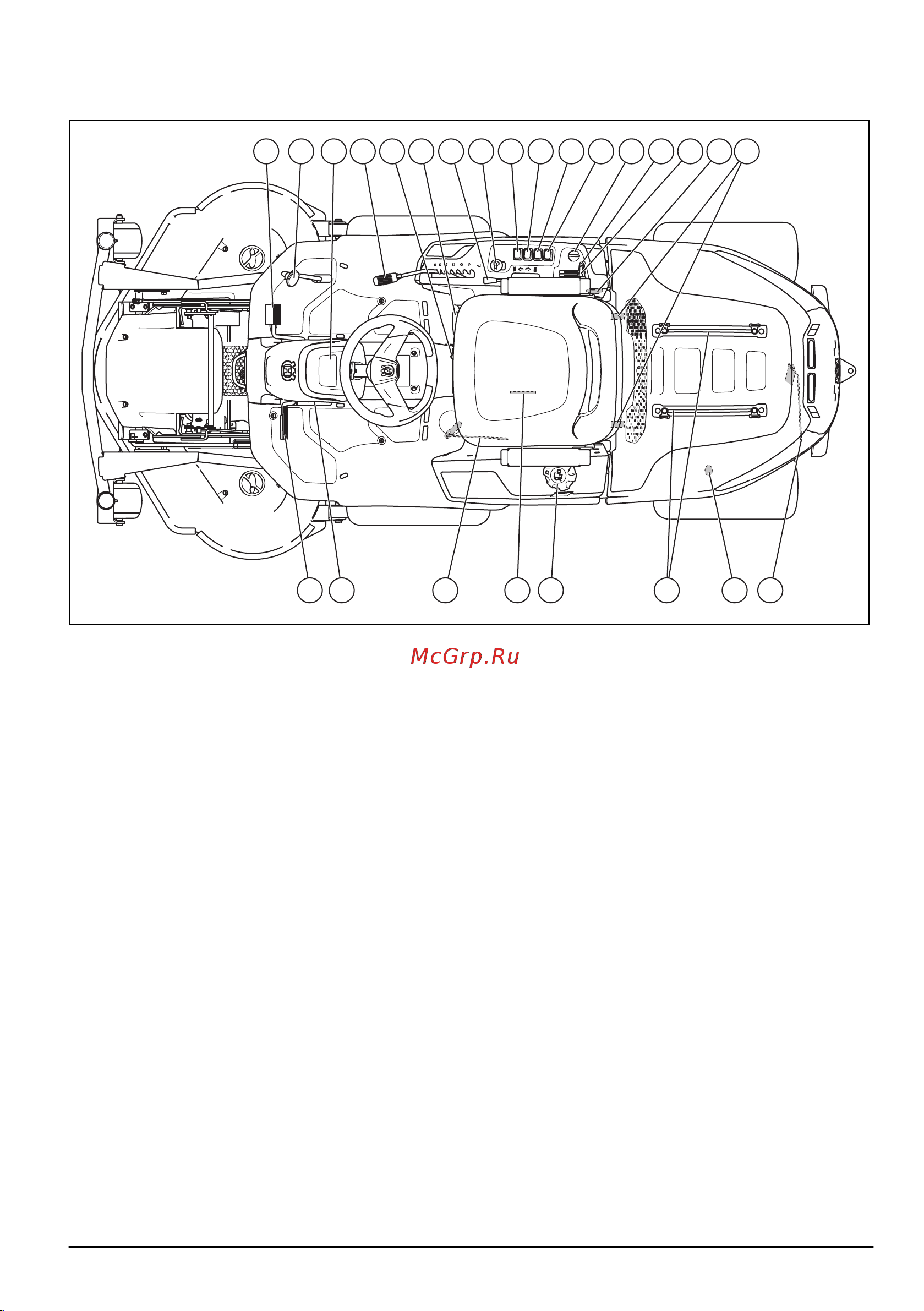

Обзор изделия

18192122232425 20

2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

1. Педаль переднего хода

2. Педаль заднего хода

3. Дисплей

4. Рычаг регулировки высоты стрижки

5. Рычаг регулировки сиденья

6. Рычаг переноса веса

7. Рычаг подъема режущей деки

8. Кнопка МОМ

9. Функциональный переключатель задней сетевой

розетки

10. Переключатель питания задней сетевой розетки

11. Переключатель питания сетевой розетки на

правой панели управления

12. Переключатель питания фар

13. Ключ зажигания

14. Рычаг дросселя

15. Рычаг управления заслонкой, R 420TsX AWD

16. Сетевая розетка 12 В

17. Фиксаторы кожуха двигателя

18. Рычаг включения/выключения привода задней

оси

19. Задняя сетевая розетка 12 В

20. Направляющие для отсека для хранения

21. Крышка топливного бака

22. Табличка данных со сканируемыми кодами

23. Рычаг включения/выключения привода передней

оси

24. Кнопка блокировки стояночного тормоза

25. Педаль рабочего тормоза и стояночного тормоза

880 - 002 - 28.02.2019 3
