Информация о установке и комплектующих:

При установке радиаторов RIFAR рекомендуется использова-

ние оригинальных комплектующих:

- монтажный комплект RIFAR MONOLIT/SUPREMO - G 3/4”

- регулируемые кроштейны RIFAR

- узлы нижнего подключения RIFAR 50 мм (прямой или угловой)

- автоматические терморегуляторы RIFAR

Монтажный комплект RIFAR MONOLIT/SUPREMO, запорная

арматура и кронштейны приобретаются отдельно в зависи-

мости от расчетных параметров и характеристик системы.

Кронштейны для установки радиатора должны быть выбраны в

соответствии с материалом стен и обеспечивать надежное кре-

пление радиатора. Для монтажа кронштейнов необходимо ис-

пользовать строительный уровень, т.к. радиатор на кронштейнах

должен быть установлен горизонтально. При монтаже радиа-

торов с числом секций до 10 использовать не менее 3 крон-

штейнов, см. рис. 1, до 14 - не менее 4 (3 сверху, 1 снизу).

Для монтажа приборов с количеством секций более 14 следует

обратиться к специалистам.

min 70

min 30

min 80

577 / 425

500 / 350

L/n

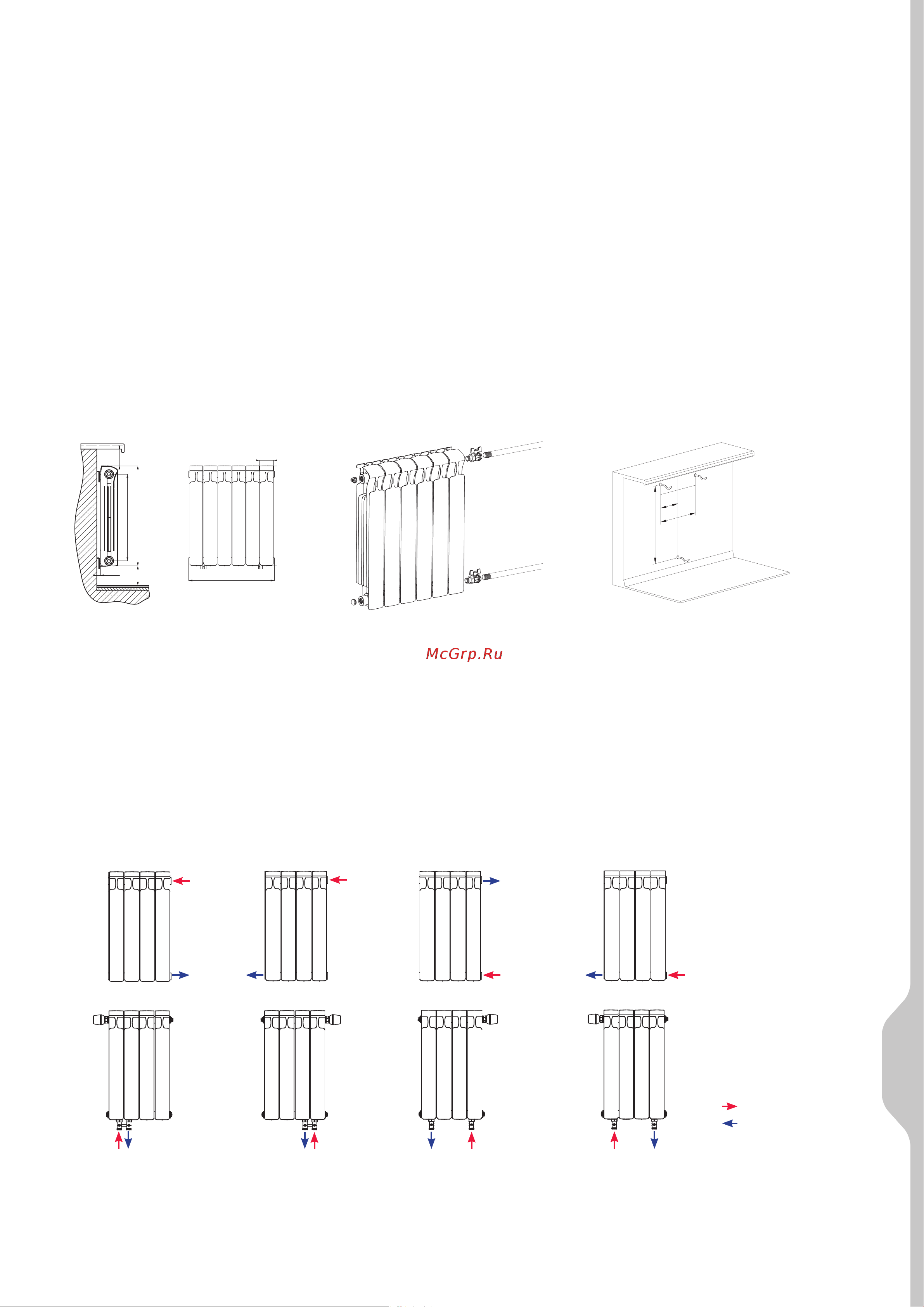

Подготовка к монтажу. Принципиальная схема установки радиатора

3.5 использовать радиатор в контуре ГВС (горячего водоснаб-

жения), в том числе вместо полотенцесушителя;

3.6 опорожнять систему отопления в отопительные и межото-

пительные периоды;

3.7 эксплуатация радиатора при давлениях и температурах

выше указанных в настоящем паспорте.

4. Гарантийные обязательства и условия их действия

4.1 Срок эксплуатации радиатора при условии соблюдения

требований и рекомендаций, перечисленных в п.п. 1 - 3 не

менее 25 лет.

4.2 Гарантия на радиатор RIFAR MONOLIT действует в течение

25 лет со дня продажи при соблюдении требований и рекомен-

даций, перечисленных в п.п. 1 - 3 настоящего паспорта и при

отсутствиии аварийных случаев опорожнения радиатора.

4.3 Гарантия распространяется на все дефекты, возникшие по

вине изготовителя.

4.4 Гарантия не распространяется на дефекты, возникшие по

вине потребителя или организации, ответственной за эксплуа-

тацию системы отопления, к которой подключен (был подклю-

чен) радиатор в результате нарушения условий п.п. 1-3 насто-

ящего паспорта.

5. Претензии по качеству продукции принимаются от

покупателя при предъявлении следующих документов:

5.1 заявления с указанием данных заявителя или реквизитов

организации, адреса, даты и времени обнаружения дефекта,

координат монтажной организации, установившей и испытав-

шей радиатор после установки;

5.2 копии документа, выданного эксплуатационной организа-

цией, ответственной за эксплуатацию системы, в которую был

установлен прибор, на согласие с изменениями данной систе-

мы отопления и возможностью соблюдать все необходимые

эксплуатационные параметры;

5.3 копии акта о вводе радиатора в эксплуатацию с указанием

величины испытательного давления;

5.4 документа, подтверждающего покупку радиатора;

5.5 оригинала паспорта изделия с подписью потребителя.

Возможные схемы подключения к системе отопления радиаторов RIFAR MONOLIT

Особенности схем подключений:

Наиболее предпочтительные схемы подключения указаны на

рис. 4 и рис. 5. При подключении радиатора по схеме рис.6

его тепловая мощность будет значительно снижена. При таком

подключении рекомендуется в нижний коллектор установить

направляющую потока, представленную в разделе 17 ”Радиа-

торы отопления RIFAR. Технический каталог”, который можно

найти на сайте www.rifar.ru.

a = L-2n

b = a/2

500/350/200

рис. 1 рис. 2 рис. 3

рис. 8

рис. 11

рис. 4

рис. 10

рис. 5 рис. 6

рис. 7

рис. 9

подача теплоносителя

отвод теплоносителя
