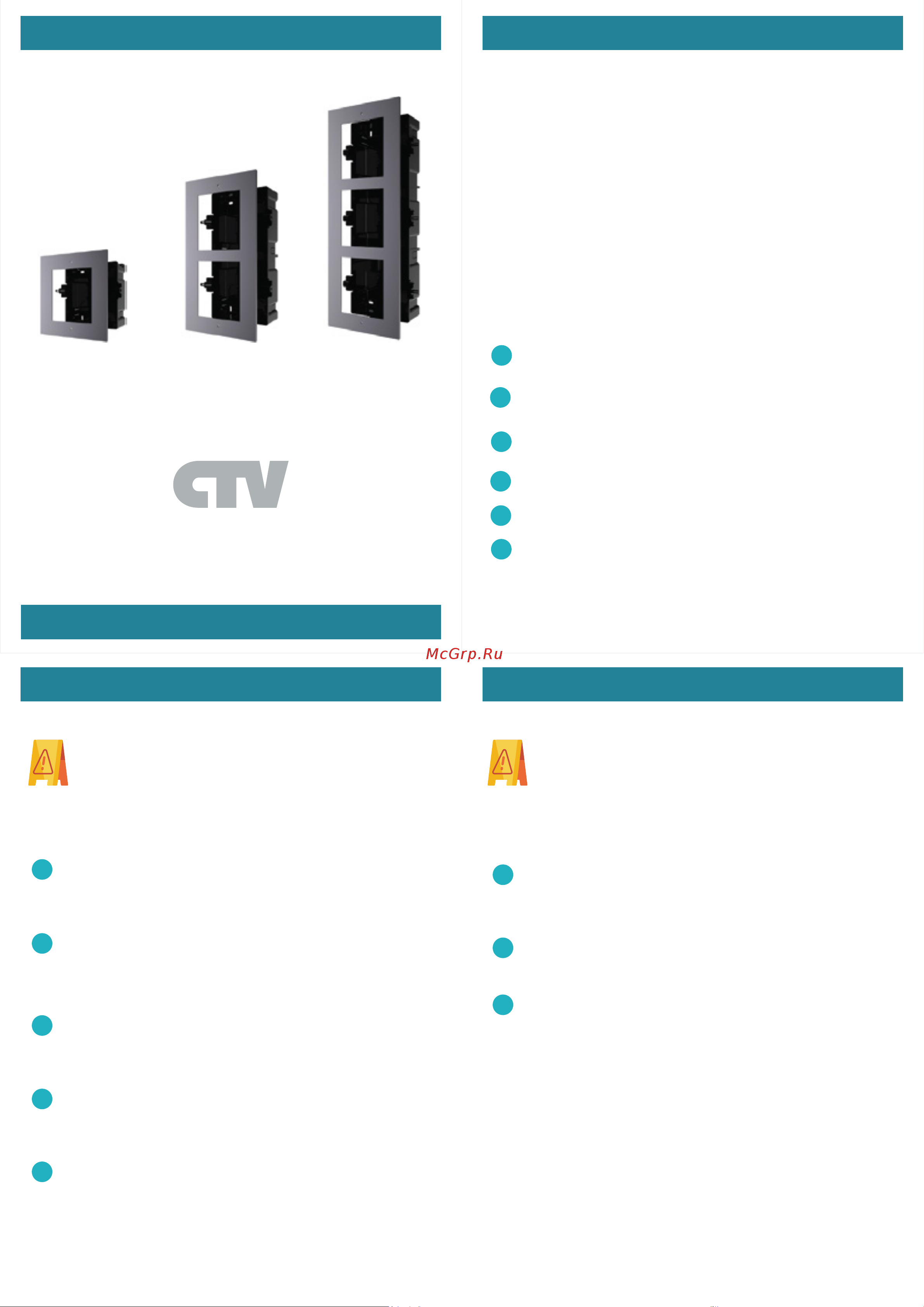

ОПИСАНИЕ
Пластиковое монтажное основание на 1, 2 или 3 модуля
соответственно.
Крышка из авиационного алюминия
Комплект кабелей для соединения вызывной панели и
суб-модулей.
Крепежный комплект
Шестигранный ключ
Краткая инструкция по эксплуатации
Комплектация
Врезная монтажная рамка ипользуется для установки IP-вы-
зывной панели CTV-IP-UCAM и вспомогательных суб-модулей,
совместимых с этой панелью. В CTV-IP-UF1F можно установить
один модуль, в CTV-IP-UF2F - два модуля, а в CTV-IP-UF3F три
модуля. Конструктивно монтажная рамка состоит из двух
частей: пластикового монтажного основания и алюминиевой
крышки.
1
2
3
НАЧАЛО РАБОТЫ
СПАСИБО, ЧТО ВЫБРАЛИ CTV!
CTV-IP-UF1F
ВАЖНО: Обязательно отключите электропитание
перед монтажом устройства!
МОНТАЖ
ВАЖНО: Обязательно отключите электропитание
перед монтажом устройства!
МОНТАЖ
Врезная монтажная рамка
CTV-IP-UF2F CTV-IP-UF3F
4
5
6
Если вы не уверены в своих силах - рекомендуем доверить
установку квалифицированным специалистам.
1
2
3
4
5
При необходимости, подключите и установите
суб-модули в монтажную рамку, если она рассчитана на
установку дополнительных модулей.
Закрепите крышку монтажной рамки к её основанию,
используя шестигранный ключ из комплекта поставки
монтажной рамки.
После этого можно подавать питание.
Проделайте в стене отверстие под монтажное основание,
выведите коммутационные кабели в него.
Установите монтажное основание в отверстие,
пропустите коммутационные кабели через
соответствующее отверстие в монтажном основании.
Отметьте 4 отверстия для крепежа основания в стене.
Извлеките монтажное основание, просверлите 4
отверстия для крепежа основания в стене,
рекомендуемый диаметр отверстий: 6мм, глубина: 45 мм.
Закрепите монтажное основание в стене, пропустив
коммутационные кабели через соответствующее
отверстие в монтажном основании.
Установите в монтажное основание IP-панель, при этом
следите, чтобы тампер «Антикража» прижимался к
ответной части в монтажном основании.
6
7
8
