0,02
±0,01
0,8
0,05
±0,02
0,02
±0,01
1,07
0,05
±0,02
0,1
±0,05
0,02
±0,01
1,56
0,05
±0,02
0,02
±0,01
1,92
0,05
±0,02
3. УСЛОВИЯ ЭКСПЛУАТАЦИИ
3.1. Температура рабочего пространства в процессе измерения должна
быть (20±15)˚С.
3.2. Относительная влажность воздуха не более 80% при температуре
20˚С.
3.3. Содержание в окружающей среде агрессивных газов и паров не
допускается
4. КОМПЛЕКТНОСТЬ
В комплект входят:
- уровень;
- футляр;
- паспорт.
5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

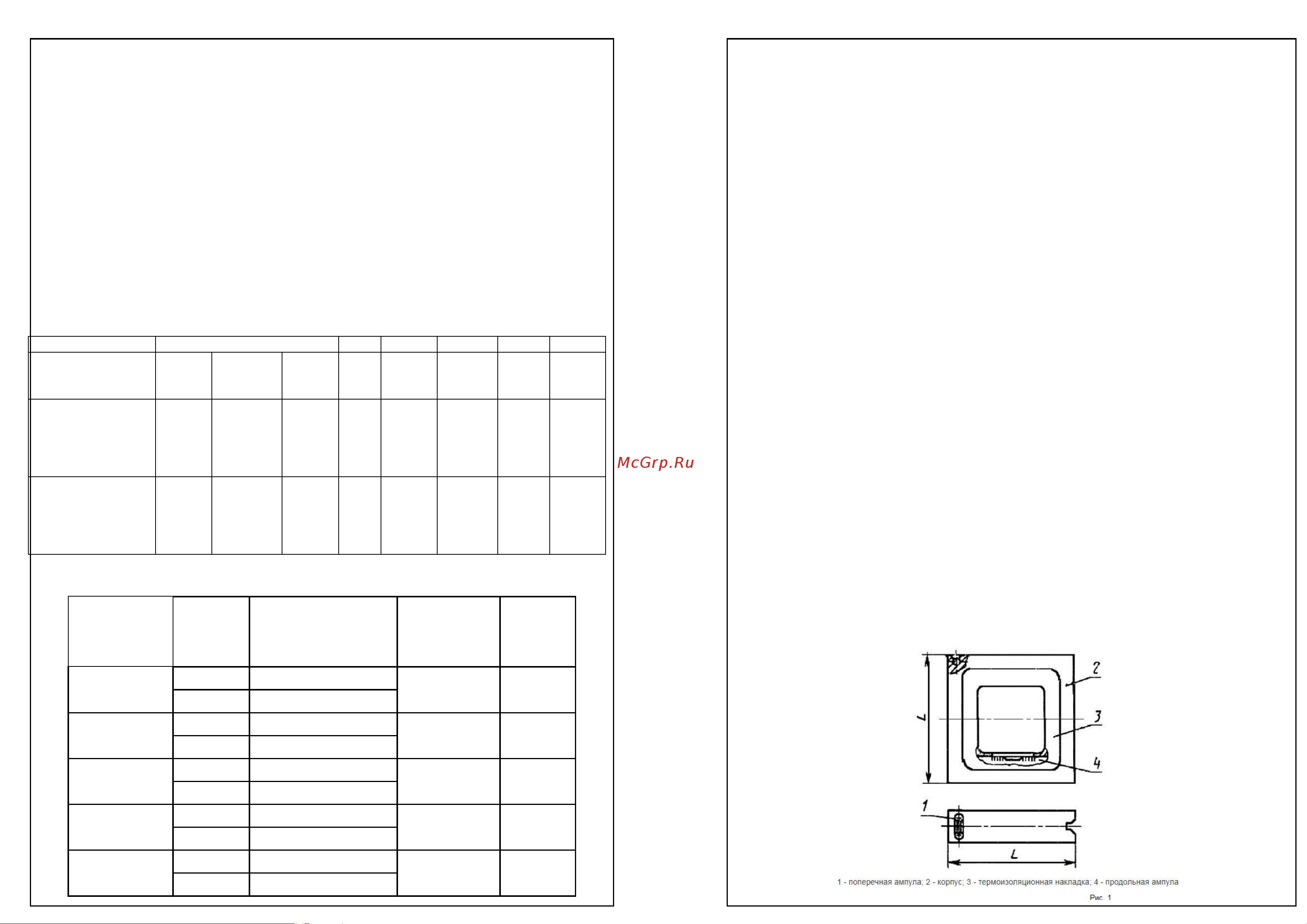

Уровень состоит из массивного корпуса (2), в который вмонтированы
ампулы (1 и 4), не полностью заполненные жидкостью. На ампулы
нанесены шкалы. При отклонении проверяемой поверхности от
горизонтальности, пузырьки воздуха в ампулах перемещаются. По
степени перемещения пузырька от центра оценивают отклонение
поверхности от горизонтали.
6. ПОДГОТОВКА К РАБОТЕ И ПОРЯДОК РАБОТЫ
6.1. Ознакомиться перед началом работы с паспортом на уровень
рамный.
6.2. Перед применением уровня рамного, тщательно протереть
измерительные поверхности.
6.3. Проверить состояние рабочей поверхности уровня рамного на
отсутствие царапин, забоин, коррозии.
6.4. Перед началом измерений рамным уровнем предварительно
выдержать его в помещении на рабочем месте в течение двух часов.
6.5. Приложить уровень на проверяемую поверхность и снять показания
со шкал уровня.
1. НАЗНАЧЕНИЕ
Рамные уровни предназначены для контроля горизонтального и
вертикального расположения плоских и цилиндрических поверхностей, их
прямолинейности и плоскостности.
Применяются в различных отраслях промышленности.
Пример обозначения уровня рамного с длиной рабочей поверхности 200
мм и ценой деления продольной ампулы 0,05 мм/м:
Уровень рамный 200-0,05
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
2.1. Рамные уровни изготавливаются из чугуна ТН-250, литьем с
последующей обработкой и шлифовкой.
2.5. Технические и точностные характеристики рамных уровней приведены
в табл.1 и табл. 2.
Таблица 1
Технические характеристики отсчетных устройств и измерительных баз
Тип ампулы
111
113
122-1
122-2
122-3
Цена деления
основной
ампулы, мм/м
0,1
0,05
0,15
0,05
0,1
0,15
Отклонение
средней цены
деления от
номинального
значения, мм/м
±0,004
±0,0075
±0,02
±0,0075
±0,015
±0,02
Отклонение от
плоскостности
притертых и
шлифованных
поверхностей, мм
0,006
0,005
0,01
0,005
0,006
0,01
Таблица2
Технические характеристики рамных уровней
Длина
рабочей
поверхности,
мм
Цена
деления,
мм/м
Допускаемая
погрешность на
одном делении,
мм/м
Габаритные
размеры, мм
Масса,
кг
100
0,02
±0,006
100x45x100
1,7
0,05
±0,015
150
0,02
±0,006
150x45x150
2,6
0,05
±0,015
200
0,02
±0,006
200x45х200
4,2
0,05
±0,015
250
0,02
±0,006
250x45x250
5,5
0,05
±0,015
300
0,02
±0,006
300x45x300
6,8
0,05
±0,015
