FR 131 T
pyccкий
15

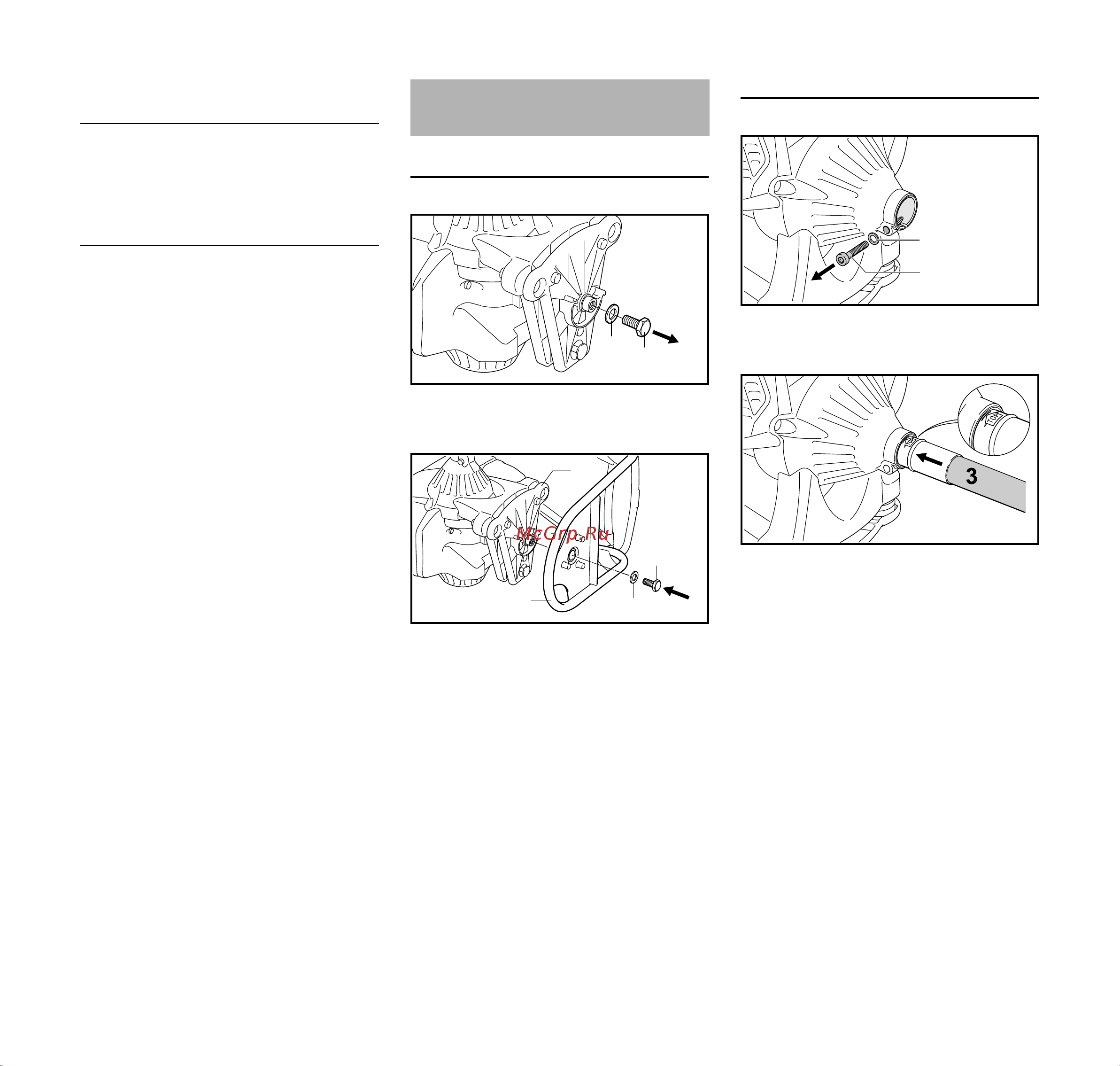

Монтаж несущего каркаса
N Вывернуть винт (1) вместе с
шайбой (2) из блока двигателя
N Расположить блок двигателя и
несущий каркас относительно
друг друга как показано на
рисунке
N Поставить и затянуть винт (1) с
шайбой (2)
Монтаж гибкого вала
N Вывернуть винт (1) вместе с
шайбой (2)
N Снять защитный колпачок с вала
N вставить гибкий вал (3) до упора в
крепление (4) на двигателе,
поворачивая при этом вал в
разных направлениях до
вхождения
N расположить гибкий вал (3) так,
чтобы маркировка "Top" была
сверху
BG-KM воздуходувка
HT-KM Высоторез
BF-KM Почвенная фреза
FCB-KM
2)
Кромкорез
FCS-KM
4)
Кромкорез
Комбинирован-
ный инструмент Назначение
1)
на круговой рукоятке необходимо
использовать входящий в ком-
плект поставки хомут
(ограничитель шага) – см. также
«Монтаж круговой рукоятки»
2)
Модификация с загнутым штоком
3)
с точки зрения эргономичности
подходит лишь условно
4)
Модификация с прямым штоком
Комплектация устройства
1
0000-GXX-1297-A0
2
4
3
0000-GXX-1298-A0
1
2
0000-GXX-1306-A0
1
2
4
0000-GXX-1307-A0
