FR 131 T
pyccкий
22

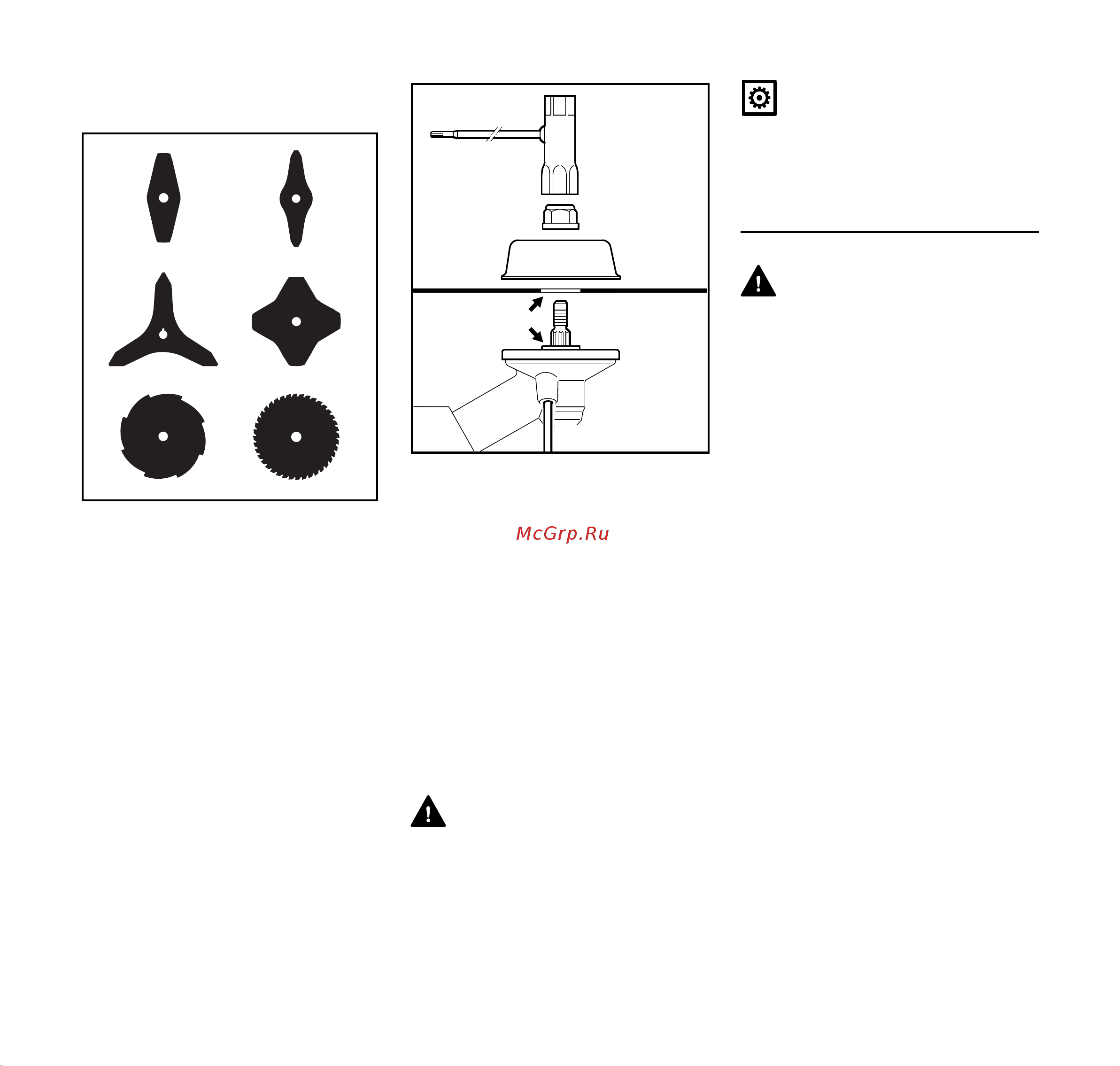

Правильно установить режущий
инструмент
Режущие инструменты (1, 2, 3, 4)
могут быть обращены в любом
направлении – регулярно
переворачивать эти режущие
инструменты во избежание
одностороннего износа.
Режущие кромки режущих
инструментов (5 ,6) должны быть
направлены по часовой стрелке.
Обратить внимание на стрелку
направления вращения с внутренней
стороны защиты.
N Установить прижимной диск (9)
N Уложить режущий инструмент (8)
на прижимной диск (9)
Буртик (стрелка) должен входить в
отверстие режущего инструмента.
Крепление режущего инструмента
N Установить подвижный диск (10)
N Заблокировать вал (11) с
помощью дорна (12)
N Навинтить гайку (13) с помощью
комбинированного ключа (14)
против часовой стрелки на вал и
плотно затянуть
ПРЕДУПРЕЖДЕНИЕ
Опасность травмирования
отсоединившимся режущим
инструментом. Ослабшую гайку
следует заменить.
УКАЗАНИЕ
Снова снять инструмент для
блокировки вала.
Демонтаж металлического режущего
инструмента
ПРЕДУПРЕЖДЕНИЕ
Надевать защитные перчатки –
опасность травмирования острыми
режущими кромками
N Заблокировать вал (11) с
помощью дорна (12)
N Ослабить гайку (13), вращая по
часовой стрелке
N Снять режущий инструмент и его
крепежные детали с редуктора –
не снимать при этом прижимной
диск (9)
681BA312 KN
1
2
3
4
5 6
8
9
10
11
13
14
0000-GXX-0502-A0
12
