Разъемы и индикаторы

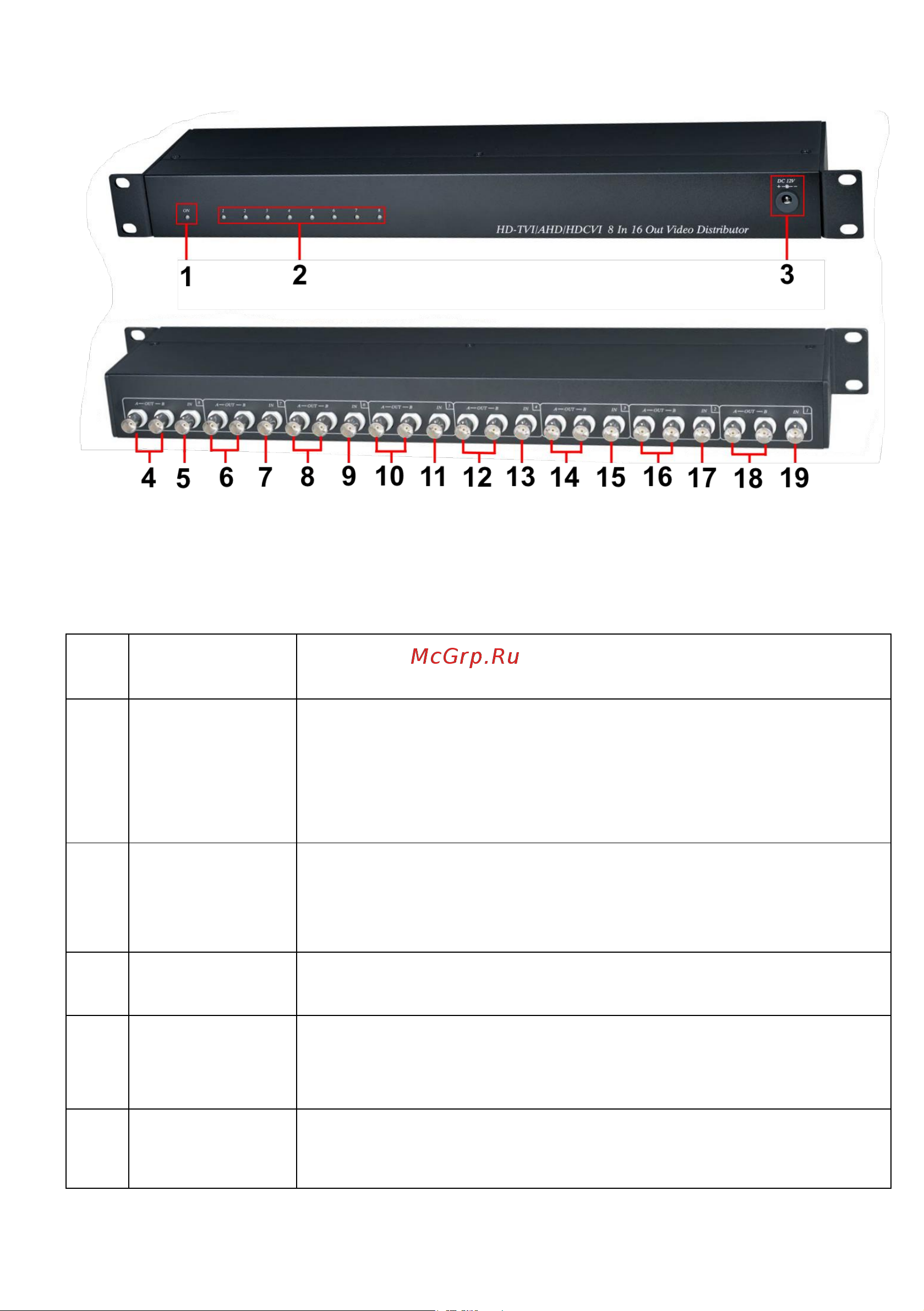

Рис. 3 Распределитель CD816HD, разъемы и индикаторы

передней и задней панелей

Таб. 1 Распределитель CD816HD, назначение разъемов и LED-

индикаторов передней и задней панелей

№

п/п

Обозначение

Назначение

LED-индикатор питания (зеленый)

Горит – блок питания подключен, устройство

исправно.

Не горит – блок питания не подключен, устройство не

исправно.

1 2 3 4 5 6 7 8

LED-индикаторы видеосигнала на входах с 1 по 8й

(синие)

Горит – видеосигнал на входе получен.

Не горит – видеосигнал на входе не получен.

DC 12V

Разъем для подключения БП DC 12V(входит в

комплект поставки). Поддерживаются БП от DC 9-24V

A-OUT-B

2 x BNC разъемы (выходы) для подключения

приемников HDCVI/HDTVI/AHD/CVBS (например,

видеорегистраторы) к 8му входу распределителя.

BNC разъем (8й вход) для подключения источника

HDCVI/HDTVI/AHD/CVBS (например, видеокамеры)
