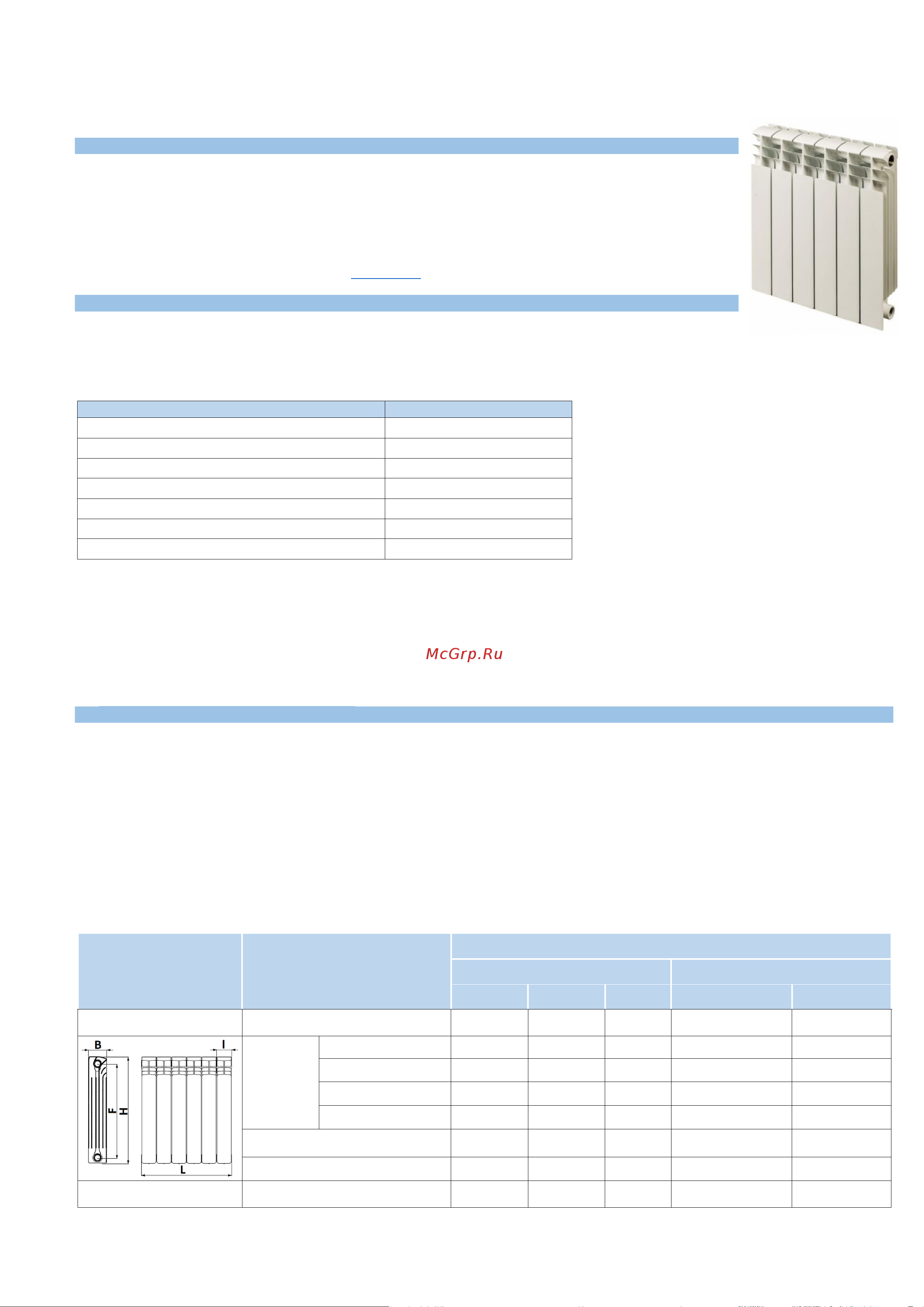

ТЕХНИЧЕСКИЙ ПАСПОРТ
на секционные литые биметаллические радиаторы STOUT TITAN/TITAN VENTIL
1. СВЕДЕНИЯ ОБ ИЗДЕЛИИ
1.1. НАИМЕНОВАНИЕ
Секционные литые биметаллические радиаторы STOUT.
Модели радиаторов с глубиной секции 100 мм: TITAN/TITAN VENTIL.
1.2. ИЗГОТОВИТЕЛЬ:
ООО «Русский Радиатор» 186430, Россия, Республика Карелия, Сегежский район, пгт. Надвоицы, ул. Заводская, д.1.
ПО ЗАКАЗУ ООО «ТЕРЕМ» для бренда STOUT (Организация, уполномоченная изготовителем на принятие и удовлетворение
требований потребителей на территории РФ. Сайт: www.stout.ru
2. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Секционные литые биметаллические радиаторы STOUT TITAN/TITAN VENTIL предназначены для применения в системах
водяного отопления зданий различного назначения: жилых и административных зданий, медицинских учреждений, детских садов, школ, учебных
заведений и соответствует требованиям нормативных документов ГОСТ 31311-2005
УСЛОВИЯ ЭКСПЛУАТАЦИИ РАДИАТОРОВ
Комплектация:
Радиатор в упаковке – 1 шт.
Паспорт с гарантией – 1шт.
В комплектацию радиаторов STOUT TITAN VENTIL с
нижним подключением входят: термостатический
клапан, ручной воздухоотводчик и монтажный комплект,
редукционные ниппели вкручены в радиатор с заданным
моментом затяжки со специальным резьбовым
фиксатором.
Внимание! Установочные кронштейны,
термостатический регулятор (термоголовка) и узел
нижнего подключения в комплектацию радиаторов STOUT TITAN VENTIL не входят и приобретаются отдельно. Радиаторы STOUT TITAN с боковым
подключением поставляются без комплектующих. Монтажные комплекты и установочные кронштейны приобретаются отдельно.
Радиаторы поставляются сгруппированными по 4 – 14 секций, обернутыми в защитную пленку. Изготовитель не рекомендует производить
перекомпоновку радиаторов с целью уменьшения или увеличения количества секций, а также замену отдельных секций радиатора.
В случае перегруппировки радиаторов, с целью уменьшения или увеличения количества секций, предприятие и его дистрибьюторы не несут
юридической и финансовой ответственности перед пользователем за дефекты и последствия, возникшие по вине потребителя, монтажной или
эксплуатирующих организаций. Изделия, выведенные из строя по вине пользователя, монтажной или эксплуатирующих организаций, обмену или
компенсации не подлежат.
3. УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1. УСТРОЙСТВО
Секционные радиаторы STOUT TITAN/TITAN VENTIL собираются из отдельных секций, которые изготавливаются из качественного алюминиевого
сплава методом литья под давлением. Внутренняя часть секции биметаллического радиатора – горизонтальные коллекторы и вертикальный канал,
находящиеся в непосредственном контакте с водой, полностью выполнены из стали. Такая конструкция обеспечивает значительную прочность, что
обуславливает долгий срок эксплуатации приборов.
В отверстиях коллекторов выполнена трубная резьба размером 1" (с одной стороны правая, а с другой – левая). Резьба предназначена для соединения
секций между собой в радиаторы различной длины с помощью стальных резьбовых ниппелей. Геометрия ниппельных соединений и параметры
прокладок из безасбестового материала гарантируют надежную герметичность собранного радиатора. У радиаторов STOUT TITAN VENTIL размер
наружной присоединительной резьбы редукционных ниппелей – G 3/4". Тип герметизации соединения − евроконус с прокладкой типа O-ring. Для
подключения радиатора к системе отопления рекомендуется использовать прямой или угловой узлы нижнего подключения STOUT с межосевым
расстоянием 50 мм.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РАДИАТОРОВ STOUT
ЭСКИЗ
ПАРАМЕТРЫ
ЗНАЧЕНИЕ
Боковое подключение TITAN
Нижнее подключение TITAN VENTIL
200/100
350/100
350/100
500/100
Рис. 1. Габаритные размеры
радиаторов
Номинальный тепловой поток секции, Вт
1)
104
164
198
164
198
Размеры, мм
Межосевое расстояние, (F)
200
350
500
350
500
Высота полная секции, (H)
270
420
570
420
570
Глубина секции, (B)
100
100
100
100
100
Ширина секции, (l)
80
80
80
80
80
Размер резьбы в ниппельных отверстиях
коллекторов, дюймы
G 1"
G 1"
G 1"
G 3/4"
G 3/4"
Объем секции, л
0,15
0,182
0,205
0,182
0,205
Длина радиатора L = n × l, где n –
число секций в радиаторе
Масса секции, кг
1,29
1,85
1,95
1,85
1,95
1)
Номинальный тепловой поток Qну определен при нормальных (нормативных) условиях по ГОСТ 31311-2005:
- температурном напоре (разности между средней температурой теплоносителя и расчетной температурой воздуха в помещении) ΔТ=70 °С;
- расход теплоносителя через радиатор М
пр
=0,1 кг/с (360 кг/ч);
- стандартное (нормальное) атмосферное давление Р
атм
=1013,3 гПа (760 мм рт. ст.);
- движение теплоносителя через радиатор по схеме «сверху-вниз».
- тепловой поток (Q) радиаторов при ΔТ, отличающемся от 70°С, пересчитывается по формуле: Q = Q(ΔТ=70°С) · (ΔТ/70°С)
n
, где n=1.30.
Параметр
Значение
Рабочее давление, МПа (атм)
3,0 (30)
Давление при гидравлических испытаниях, МПа (атм)
4,5 (45)
Разрушающее давление, МПа (атм)
10 (100)
Показатель рН теплоносителя
От 6,5 до 9,5
Температура теплоносителя,
о
С
110
Содержание в воде соединений железа, мг/дм
3
До 0,5
Содержание кислорода в теплоносителе, мг/дм
3
Не более 0,02
