ПАСПОРТ, ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

РАЗРАБОТАНО С УЧЁТОМ ТРЕБОВАНИЙ ГОСТ 2.601-2019. СТРАНИЦА 3

Угольник

d, мм

D, мм L, мм Z, мм Код белый Код серый

20 29

25,5 11,0 РА13008P PA13008PG

25 34 30,0 14,0 РА13010P РА13010PG

32 42 36,0 18,0 РА13012P РА13012PG

40 52 40,5 20,0 РА13014P РА13014PG

50 65 49,5 26,0 РА13016P РА13016PG

63 82 59,5 32,5 РА13018P РА13018PG

75 100 69,5 39,0 РА13020P PA13020PG

90 121 79,5 46,5 РА13022P PA13022PG

110 147 93,0 56,0 РА13024P PA13024PG

125 PA13026P PA13026PG

160 PA13028P

Угольник 45° внутр./наружн.

d,мм D,мм L, мм Z, мм Z1, мм Код белый Код серый

20 29 25,5 10,5 29,0 РА13808 PA13808G

25 34 30,0 14,0 33,0 РА13810 PA13810G

Крестовина

d, мм D, мм L, мм Z, мм Код белый Код серый

20 29 26,5 12,0 РА17008P РА17008PG

25 34 31,0 15,0 РА17010P РА17010PG

32 42 36,0 18,0 РА17012P РА17012PG

40 50 PA17014 PA17014G

Крестовина переходная

d, мм Код белый

25–20 РА17521

32–25 РА17532

40–32 РА17543

Тройник двухплоскостной

d, мм Код белый Код серый

20 PA17308P PA17308PG

25 PA17310P PA17310PG

Тройник двухплоскостной

d, мм Код белый Код серый

25-20 PA1371008P РА1371008G

32-25 PA1371210P РА1371210G

Угольник переходной внутр./наружн.

Угольник внутр./наружн.

d, мм Код белый Код серый

20 РА13608P PA13608PG

25 РА13610P РА13610PG

32 РА13612P РА13612PG

d, мм Код белый Код серый

25-20 РА1371008 РА1371008G

32-25 РА1371210 РА1371210G

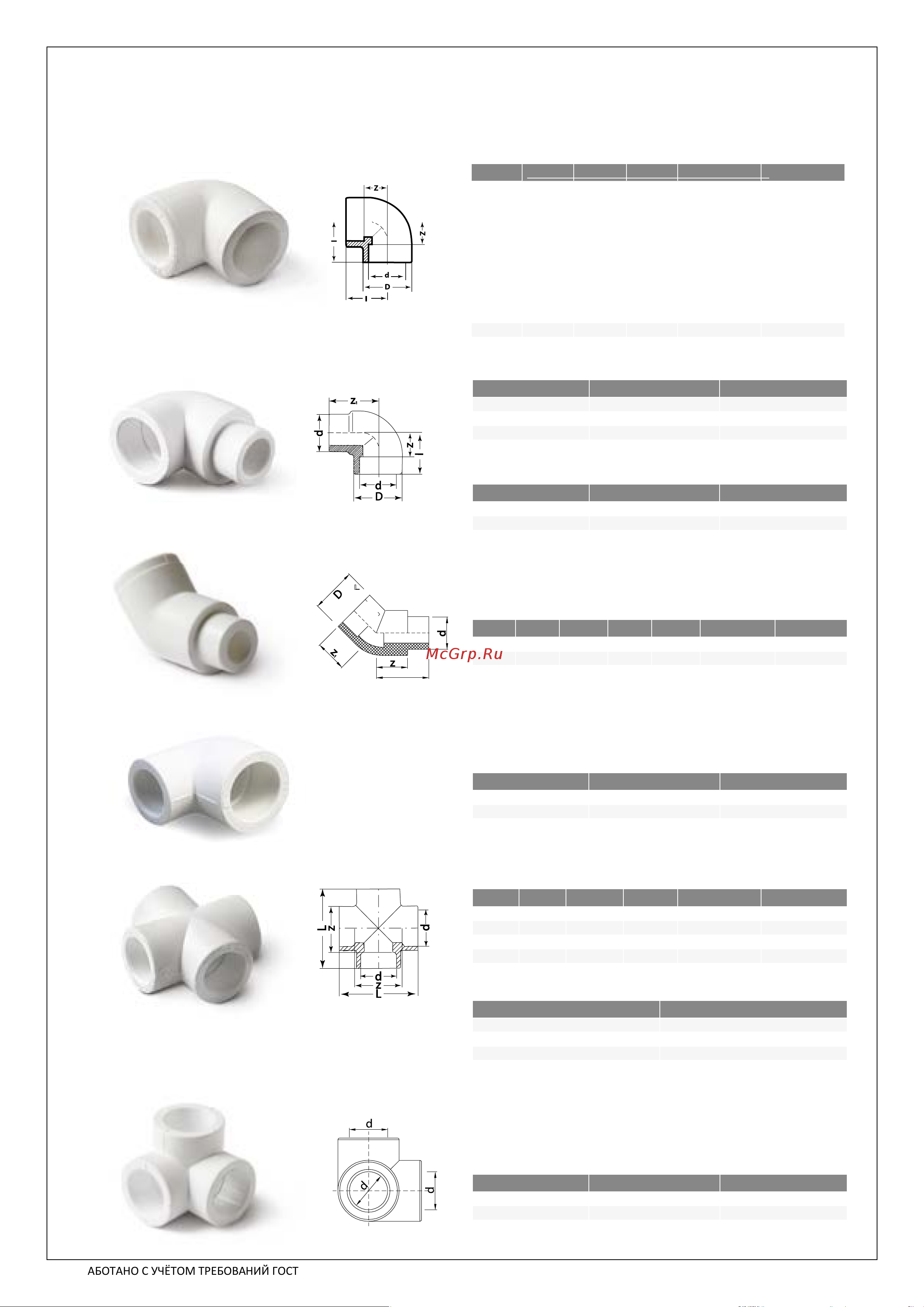

3 Номенклатура и габаритные размеры изделий (продолжение)
