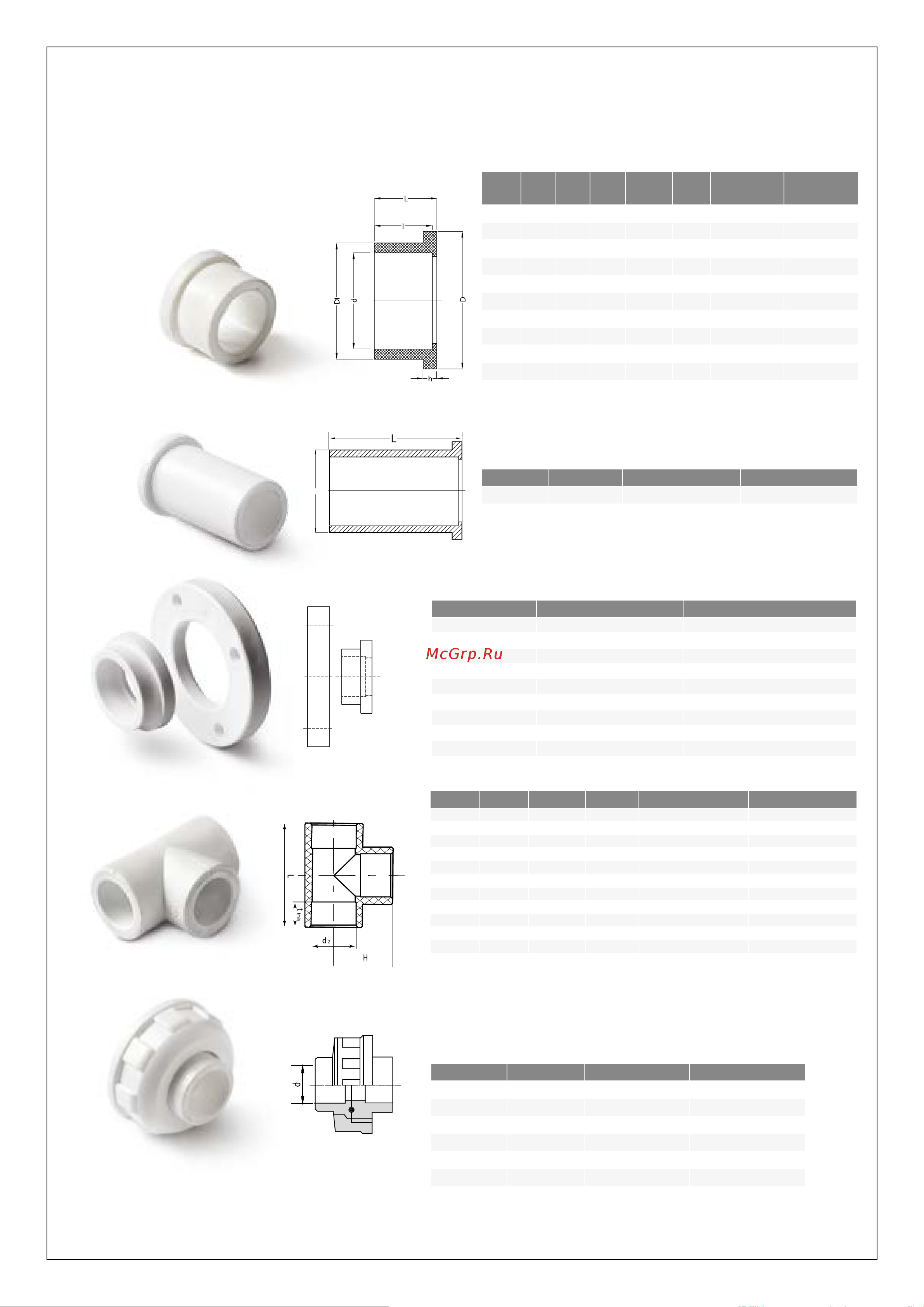

ПАСПОРТ, ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

РАЗРАБОТАНО С УЧЁТОМ ТРЕБОВАНИЙ ГОСТ 2.601-2019. СТРАНИЦА 5

Бурт под фланец PN10

мм

D1,

мм

Код белый Код серый

20 16 19 6 27 34 PA5

1120 PA51120G

25 19 21 7 33 41 PA51125 PA51125G

32 22 25 7 41 50 PA51132 PA51132G

40 26 29 8 50 61 PA51140 PA51140G

50 31 34 8 61 73 PA51150 PA51150G

63 38 41 9 76 90 PA51163 PA51163G

75 44 47 10 90 106 PA 51175 PA51175G

90 51 56 11 108 125 PA51190 PA 51190G

110 61 66 12 131 150 P А 51110 P A 51110 G

160 PА51160

Тройник

d, мм D, мм L, мм Z, мм Код белый Код серый

20 29 50 12,0 РА14008P PA14008PG

25 34 62 15,0 РА14010P РА14010PG

32 42 72 18,0 РА14012P PA14012PG

40 52 81 20,0 РА14014P РА14014PG

50 65 99 26,0 РА14016P РА14016PG

63 82 119 32,5 РА14018P РА14018PG

75 100 139 39,0 РА14020P PA14020PG

90 121 159 46,5 РА14022P PA14022PG

110 147 186 56,0 РА14024P PA14024PG

125 - - - PA14026P PA14026PG

160 PA14028P

Комплект бурт и фланец EN 1092

d, мм Код белый Код серый

20 PA56020 PA56020G

25 PA56025 PA56025G

32 PA56032 PA56032G

40 PA56040 PA56040G

50 PA56050 PA56050G

63 PA56063 PA56063G

75 PA56075 PA56075G

90 PA56090 PA56090G

110 PA56110 PA56110G

Бурт длинный

d, мм L, мм Код белый Код серый

20 39 PA64000P PA64000G

PP-R муфта разьемная

соединение PN10

d, мм L, мм Код белый Код серый

20 26,5 PA19008 PA19008G

25 31,0 PA19010 PA19010G

32 36,0 PA19012 PA19012G

40 - PA19014 PA19014G

50 - PA19016 PA19016G

63 - PA19018 PA19018G

3 Номенклатура и габаритные разм

еры изделий (продолжение)
