Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция № 3 Дата: 17.05.2021
3
3. УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

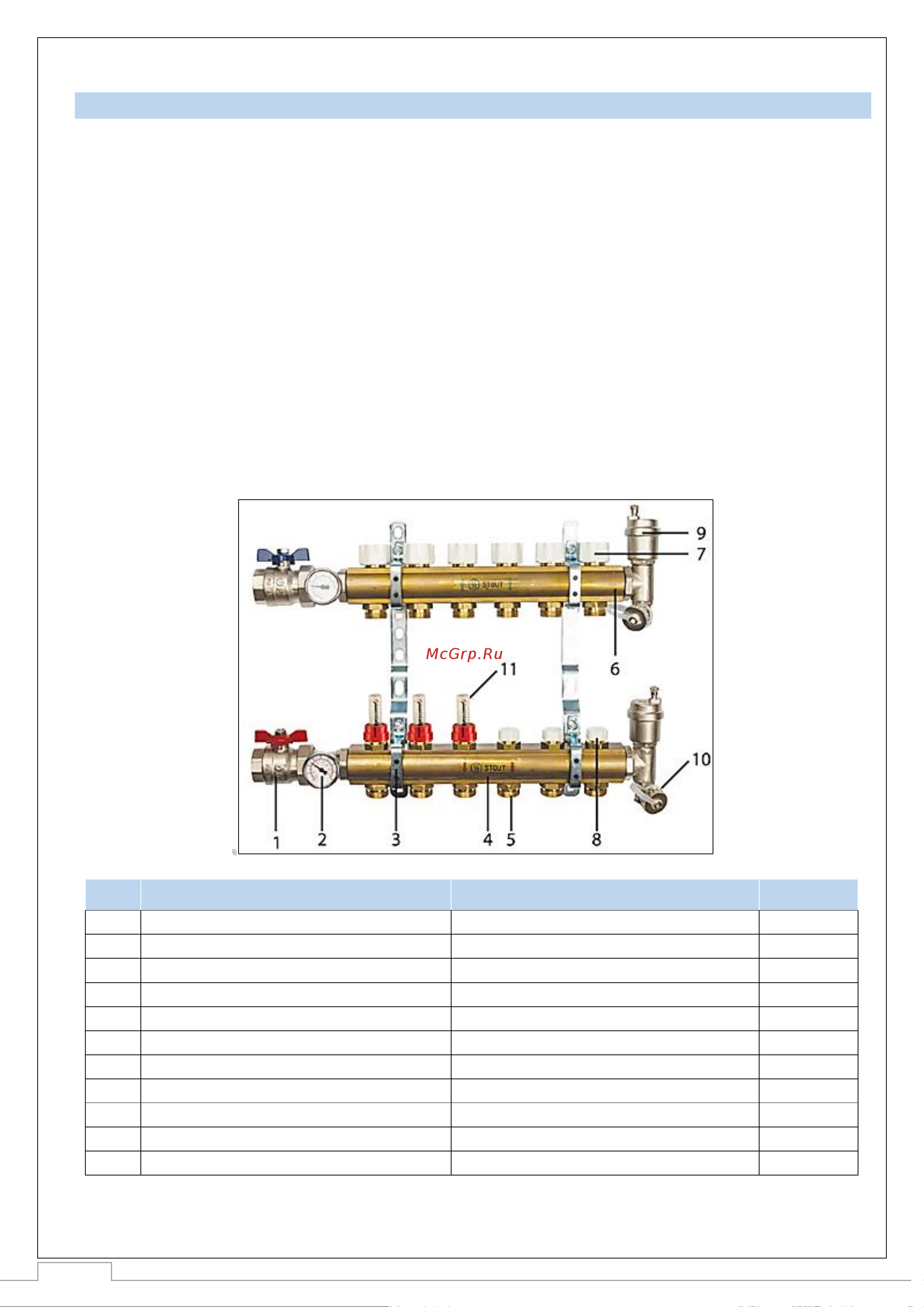

3.1. УСТРОЙСТВО КОЛЛЕКТОРНОГО БЛОКА
Распределительный коллекторный блок тип SMB STOUT – изделие полной заводской
готовности. Все детали собраны на заводе, соединения не нуждаются в дополнительной
герметизации. Блок состоит - из подающей и обратной гребенок, каждая из которых имеет от 3 до
12 выходов. Подающая гребенка имеет возможность отключения (перекрытия) каждого
отдельного контура системы отопления или теплого пола, для чего оснащается расходомерами,
либо запорно-регулирующими клапанами. Обратная гребенка оборудуется
терморегулирующими клапанами с предварительной настройкой пропускной способности.
Терморегулирующие клапаны могут быть автоматизированы с помощью электротермических
сервоприводов. Для ограничения расхода теплоносителя на каждый отвод выполняется
предварительная настройка пропускной способности.
Коллекторы укомплектованы шаровыми кранами для отключения от системы отопления, а
также спускными кранами и автоматическими воздушными клапанами, устанавливаемыми в
конце каждого коллектора.
№
ПОЗ.
НАИМЕНОВАНИЕ
МАТЕРИАЛ
КОЛ-ВО, ШТ.
1
Шаровой кран с разъёмным соединением
Никелированная латунь CW617N
2
2
Термометр с патрубком
Пластик, нержавеющая сталь
2
3
Комплект кронштейнов
Хромированная сталь
2
4
Коллектор подающей линии
Латунь CW617N
1
5
Переходной ниппель под Евроконус
Латунь CW617N
3-12
2)
6
Коллектор обратной линии
Латунь CW617N
1
7
Регулирующий колпачок клапана терморегулятора
Пластик ABS
2
8
Клапан запорно-регулирующий
1)
Латунь, сталь, латунь
3-12
2)
9
Воздухоотводчик автоматический
Никелированная латунь CW617N
2
10
Спускной кран
Никелированная латунь CW617N + пластик
3-12
2)
11
Расходомер балансировочный
1)
Латунь, сталь, латунь
3-12
2)
1) На коллекторе либо все клапаны запорно-регулирующие, либо все расходомеры балансировочные.
2) По количеству входов/выходов на коллекторах.
