Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

5.2. РЕКОМЕНДАЦИИ ПО МОНТАЖУ

ВНИМАНИЕ! Проектирование, монтаж и эксплуатация системы отопления должны

осуществляться в соответствии с требованиями ГОСТ 31311-2005, СП 60.13330.2016,

СП 73.13330.2016 и СО 153-34.20.501-2003 «Правила технической эксплуатации

электрических станций и сетей РФ» и согласовываться с организацией, отвечающей

за эксплуатацию системы отопления. Для предотвращения ускоренной коррозии

отопительного прибора из-за воздействия постоянного или переменного токов тепловые

сети должны соответствовать нормам СТО 17330282.27.060.001-2008.

Установку биметаллических секционных радиаторов STOUT STYLE должна выполнять

специализированная монтажная организация!

Для обеспечения правильной работы прибора отопления необходимо соблюдать

следующие расстояния между радиатором и ограждающими конструкциями здания (рис. 2):

- от верха радиатора до подоконника – не менее 100 мм;

- между стеной и радиатором – не менее 30 мм;

- от пола до радиатора – не менее 100 мм.

Разметить места установки кронштейнов и закрепить их на стене так, чтобы было обеспечено

строго горизонтальное положение радиатора и плотное прилегание его коллекторов к кронштейнам. От кронштейна до края

радиатора должно быть – не более 3-х секций, а между кронштейнами - не более 10-ти секций.

Оснастить радиатор предусмотренной проектом терморегулирующей и запорной арматурой согласно схеме его подключения, к

системе отопления (рис. 3).

Модель

Количество секций

в радиаторе, шт.

Артикул

Номинальный тепловой поток

Qну, кВт (при ∆T = 70 °C)

Длина

радиатора L, мм

Масса нетто

радиатора, кг

STYLE 350

4 SRB-0110-035004 0,520 320 6,0

6 SRB-0110-035006 0,780 480 9,0

8 SRB-0110-035008 1,040 640 12,0

10 SRB-0110-035010 1,300 800 15,0

12 SRB-0110-035012 1,560 960 18,0

14 SRB-0110-035014 1,820 1120 21,0

STYLE 500

4 SRB-0110-050004 0,680 320 7,48

6 SRB-0110-050006 1,020 480 11,22

8 SRB-0110-050008 1,360 640 14,96

10 SRB-0110-050010 1,700 800 18,7

12 SRB-0110-050012 2,040 960 22,44

14 SRB-0110-050014 2,380 1120 26,18

При заказе радиаторов должны быть указаны:

• наименование радиатора;

• количество секций;

• номинальный тепловой поток;

• артикул (в скобках).

Пример заказа:

Радиатор STOUT STYLE – 350 – 6 – 780 (SRB-0110-035006).

Комплектность поставки:

• радиатор в упаковке – 1 шт.;

• технический паспорт – 1 шт.

100

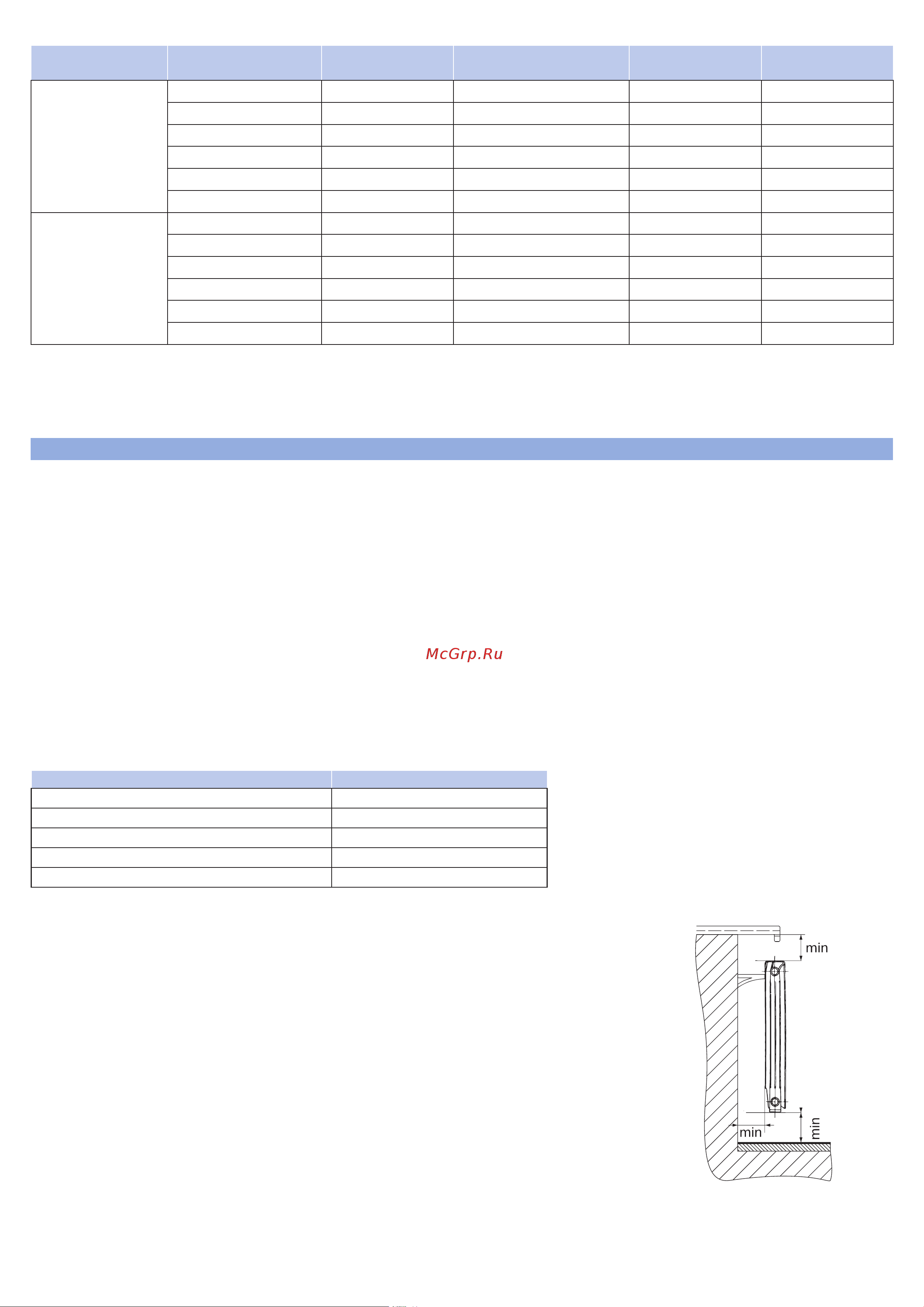

Рис. 2. Правила установки радиатора

Качество теплоносителя для радиаторов STOUT STYLE

Наименование показателя, размерность Значение показателя

Водородный показатель, рН 7 – 9,5

Общая жесткость, мг-экв/л до 7

Содержание растворенного кислорода, мкг/л не более 20

Количество взвешенного вещества, мг/л не более 5

Содержание железа, мг/л не более 0,5

5.1. ТРЕБОВАНИЯ К ТЕПЛОНОСИТЕЛЮ

ВНИМАНИЕ! Перед приобретением радиаторов необходимо уточнить параметры теплоносителя в системе отопления.

Отклонения от указанных в настоящем паспорте условий могут стать причиной выхода радиаторов из строя и утраты

гарантийной поддержки! Теплоноситель в системе отопления с радиаторами STOUT STYLE должен отвечать требованиям,

приведенным в таблице ниже и «Правилах технической эксплуатации электрических станций и сетей Российской Федерации»,

Минэнерго, 2003.

В радиаторах STOUT STYLE допускается использование в качестве теплоносителя низкозамерзающих жидкостей, не содержащих

аминов, при условии соответствия характеристик теплоносителя условиям эксплуатации и требованиям норм и правил, приведенным

в настоящем паспорт. При заполнении системы незамерзающими теплоносителями необходимо проверять величину pH не менее

2 раз за отопительный сезон.

В случае установки радиаторов в домах/зданиях с центральной системой отопления владелец квартиры/помещения либо

уполномоченное им лицо/организация до покупки приборов обязаны уточнить параметры сети отопления дома/здания и

согласовать в письменном виде установку/замену радиаторов с ДЭЗ (РЭУ, ЖЭК) или уполномоченной эксплуатирующей

организацией. Несоответствие условий эксплуатации в сети отопления указанным выше параметрам могут привести к

преждевременному выходу радиаторов из строя в процессе их эксплуатации.

5. РЕКОМЕНДАЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
