Габаритные размеры представлены на рисунке 1 и в таблице 2.

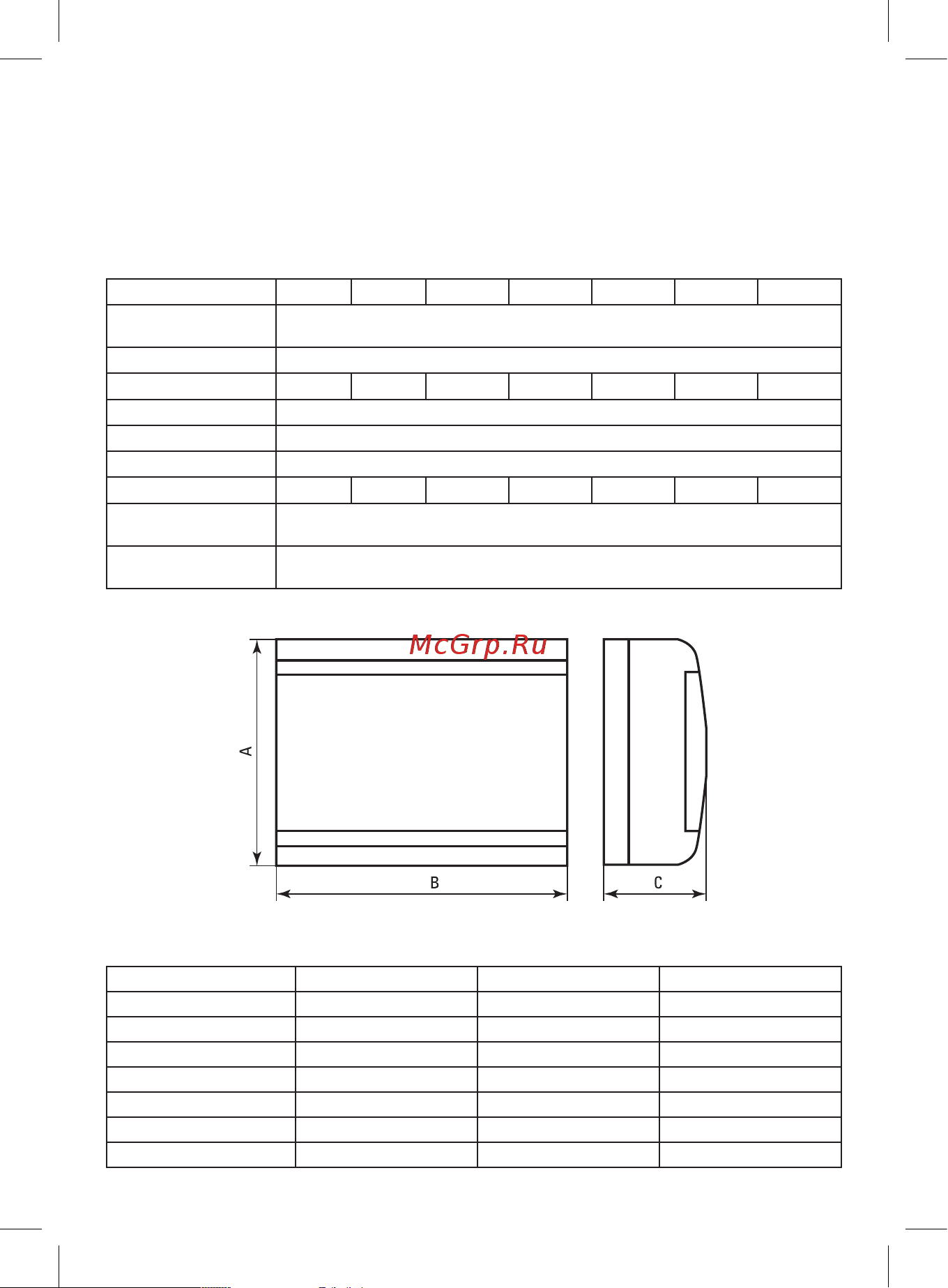

Рис. 1 Габаритные размеры щитов SlimBox

Таблица 2

Параметры ЩРН-П-6 ЩРН-П-8 ЩРН-П-10 ЩРН-П-12 ЩРН-П-15 ЩРН-П-18 ЩРН-П-24

Номинальное

напряжение, В

230 / 400

Номинальный ток, А 125

Макс. кол-во модулей 6 8 10 12 15 18 24

Материал корпуса ABS пластик

Цвет корпуса белый

Способ установки навесной

Масса нетто, кг 0,41 0,49 0,54 0,64 0,77 0,86 1,04

Степень защиты

по ГОСТ 14254-2015

IP41

Климат. исполнение

по ГОСТ 15150-69

УХЛ3

Наименование Высота (А), мм Ширина (В), мм Глубина (С), мм

ЩРН-П-6 198 156 94

ЩРН-П-8 198 191 94

ЩРН-П-10 198 226 94

ЩРН-П-12 197 261 94

ЩРН-П-15 197 316 95

ЩРН-П-18 197 369 95

ЩРН-П-24 335 261 97

Таблица 1

1 НАЗНАЧЕНИЕ

Щиты распределительные навесные пластиковые ЩРН-П SlimBox IP41 EKF PROxima

предназначены для установки модульной аппаратуры: автоматических выключателей,

УЗО, таймеров, счетчиков электрической энергии и т.д.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Технические характеристики представлены в таблице 1.
