3 ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ И МОНТАЖА

Монтаж и подключение электрощитов должны осуществляться

квалифицированным электротехническим персоналом. Диапа-

зон рабочих температур: от минус 5 °С до плюс 50 °С.

Электрощиты должны эксплуатироваться только в невзрывоо-

пасных средах, не содержащих токопроводящей пыли и хими-

чески активных веществ.

Электрощиты оборудованы защитной оперативной панелью, пре-

дотвращающей свободный доступ к токоведущим частям.

Порядок монтажа:

1. Открыть дверцу щита и выкру-

тить шурупы, соединяющие ли-

цевую панель и основание щита.

2. Установить необходимое элек-

трооборудование на дин-рейку.

3. Выполнить внутренние электри-

ческие соединения, проверить

качество монтажа.

Шины

DIN-рейка

Перфорированные

отверстия

для ввода

проводника

Наимено-

вание

Кол-во

модулей

Масса

нетто, кг

ВхШхГ (кор-

пус), мм

ВхШхГ

(ниша), мм

ЩРВ-П-3 3 0,226 150х60х95 142х90х60

ЩРВ-П-4 4 0,537 200х112х95 210х124х65

ЩРВ-П-6 6 0,653 221х172х90 210х162х65

ЩРВ-П-8 8 0,73 221х208х90 210х195х65

ЩРВ-П-10 10 0,84 221х246х90 215х235х65

ЩРВ-П-12 12 0,93 221х278х90 210х265х65

ЩРВ-П-15 15 1,153 221х334х90 210х324х65

ЩРВ-П-18 18 1,5 251х398х100 233х375х75

ЩРВ-П-24 24 1,66 350х300х100 320х267х75

ЩРВ-П-36 36 2,4 482х300х100 450х270х75

ЩРВ-П-45 45 2,4 505х365х110 470х325х85

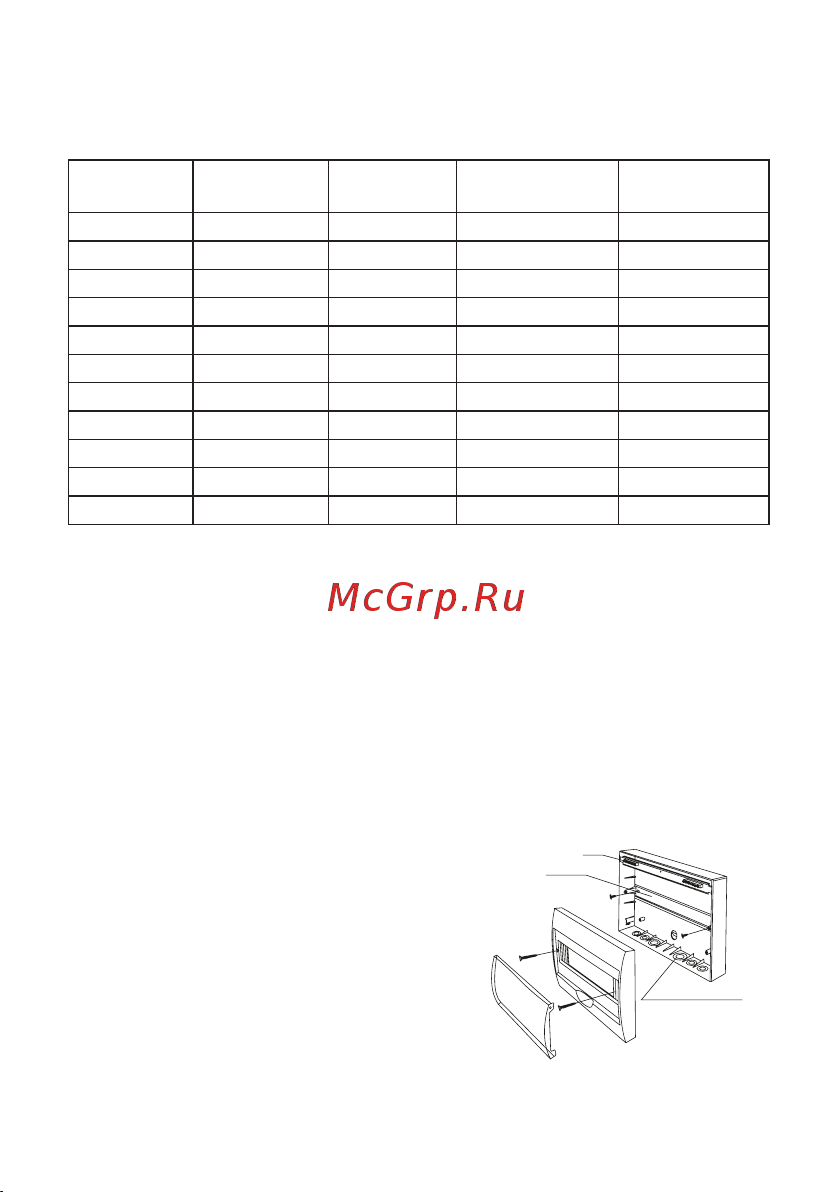

Рис. 1 – Схема монтажа ЩРН-П

Таблица 5 – Габаритные размеры щитов распределительных

навесных пластиковые ЩРВ-П EKF PROXIMA
