Назначение

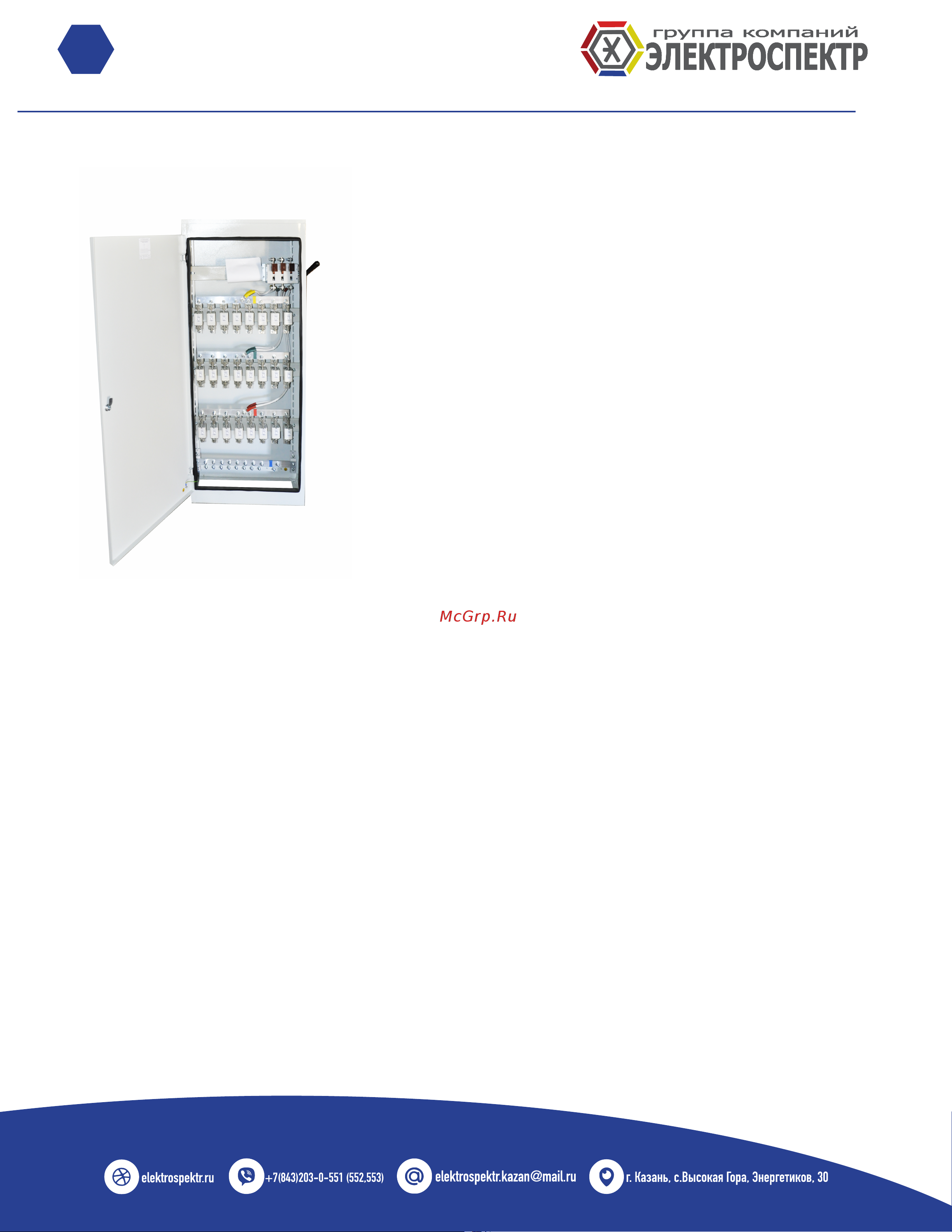

Шкафы распределительные

серии ШР11 (ШРС1)

Предназначены для приема и распределения электрической

энергии. Шкафы рассчитаны на номинальные токи до 400 А и

номинальное напряжение до 380 В трехфазного переменного

тока частотой 50 Гц и с защитой отходящих линий предохра-

нителями НПН2-60 (до 6ЗА). ПН2-100(до 100А), ПН2-250(до 250

А), ПН2-400 (до 400А).Ввод и вывод проводов и кабелей пред-

усмотрены снизу и сверху шкафа.

ШР-11 в отличие от шкафов ШРС-1 имеют дополнительные

возможности для применения. Так, в шкафах серий

ШР-11-73511 .. 73517 на вводе установлены предохранители

ПН2-400, а в шкафах 73518 .. 73523 предусмотрены два ввода.

В остальном конструкция и схемы этих шкафов идентичны. В

шкафах с 5 отходящими линиями ширина — 500мм.

ШРС Шкаф распределительный силовой

1 Номер разработки

Х Обозначение степени защиты

Х условный номер схемы

У3 вид климатического исполнения и категория размещения по ГОСТ 15150-69

ШР Шкаф распределительный

11 Номер разработки

7 Вид установки: напольное исполнение, ввод проводников в любой комбинации

3 Высота 1600мм

Х Ширина шкафа: 7-500мм, 5-700

Х Номер схемы шкафа (от 1 до 23)

Х Степень защиты по ГОСТ 14255-96, 2-IP22; 5- IP54

У3 Вид климатического исполнения и категория размещения по ГОСТ 15543-70

Структура условного обозначения шкафов распределительных
