EKF ЩРВ- 120 IP31 PROxima SQmb11-120 Паспорт онлайн [2/2] 838056

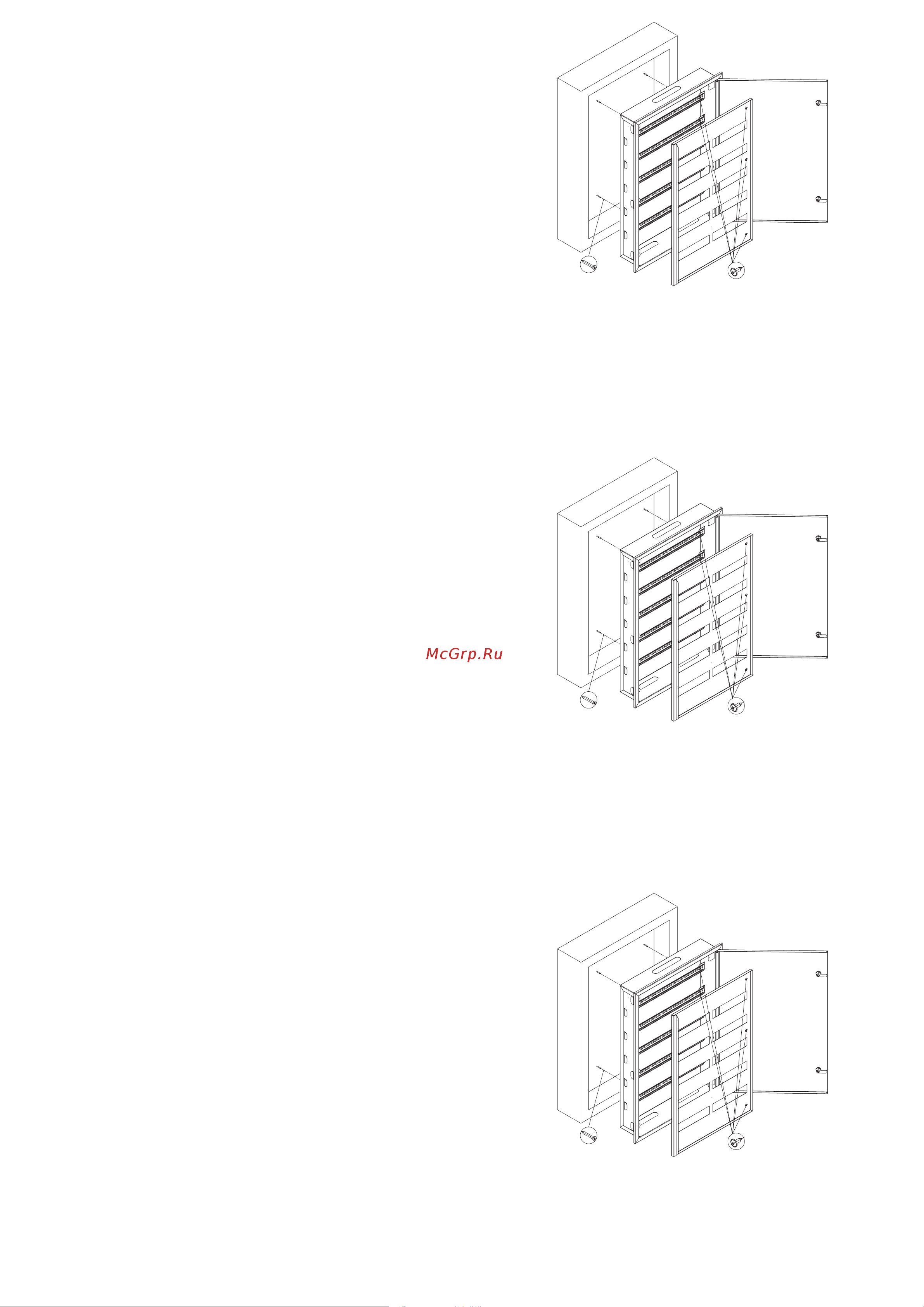

Рис.1. Схема монтажа

КОМПЛЕКТНОСТЬ

1. Паспорт – 1 шт.

2. Металлокорпус в сборе – 1 шт.

3. Поводок заземления – 1 шт.

4. Замок металлический IP31 – 2 шт.

5. Наклейки (знаки электробезопасности, маркировочная таблица).

6. Монтажный комплект – 1 шт.

ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ И МОНТАЖА

Монтаж и подключение электрощитов должны осуществляться квалифицированным

электротехническим персоналом. Диапазон рабочих температур: от – 40 °С до + 40 °С.

Электрощиты должны эксплуатироваться только в невзрывоопасных средах, не со-

держащих токопроводящей пыли и химически активных веществ.

Электрощиты оборудованы защитной оперативной панелью, предотвращающей сво-

бодный доступ к токоведущим частям.

Металлокорпус предназначен для установки в заранее подготовленную нишу.

1. Открыть дверцу шкафа и снять защитную панель, вывернув саморезы.

2. Установить знаки «Земля» внутри корпуса и на внутренней стороне двери.

3. Установить необходимое электрооборудование и комплектующие.

4. Выполнить внутренние электрические соединения, проверить качество монтажа.

5. Установить шкаф на место эксплуатации и надежно закрепить через предусмотрен-

ные отверстия.

6. Подключить вводные проводники, убедившись, что проводники обесточены.

7. Установить защитную-панель.

8. Установить на наружной стороне дверцы шкафа знак «Молния».

Схема монтажа указана на рис. 1

Рис.1. Схема монтажа

КОМПЛЕКТНОСТЬ

1. Паспорт – 1 шт.

2. Металлокорпус в сборе – 1 шт.

3. Поводок заземления – 1 шт.

4. Замок металлический IP31 – 2 шт.

5. Наклейки (знаки электробезопасности, маркировочная таблица).

6. Монтажный комплект – 1 шт.

ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ И МОНТАЖА

Монтаж и подключение электрощитов должны осуществляться квалифицированным

электротехническим персоналом. Диапазон рабочих температур: от – 40 °С до + 40 °С.

Электрощиты должны эксплуатироваться только в невзрывоопасных средах, не со-

держащих токопроводящей пыли и химически активных веществ.

Электрощиты оборудованы защитной оперативной панелью, предотвращающей сво-

бодный доступ к токоведущим частям.

Металлокорпус предназначен для установки в заранее подготовленную нишу.

1. Открыть дверцу шкафа и снять защитную панель, вывернув саморезы.

2. Установить знаки «Земля» внутри корпуса и на внутренней стороне двери.

3. Установить необходимое электрооборудование и комплектующие.

4. Выполнить внутренние электрические соединения, проверить качество монтажа.

5. Установить шкаф на место эксплуатации и надежно закрепить через предусмотрен-

ные отверстия.

6. Подключить вводные проводники, убедившись, что проводники обесточены.

7. Установить защитную-панель.

8. Установить на наружной стороне дверцы шкафа знак «Молния».

Схема монтажа указана на рис. 1

Рис.1. Схема монтажа

КОМПЛЕКТНОСТЬ

1. Паспорт – 1 шт.

2. Металлокорпус в сборе – 1 шт.

3. Поводок заземления – 1 шт.

4. Замок металлический IP31 – 2 шт.

5. Наклейки (знаки электробезопасности, маркировочная таблица).

6. Монтажный комплект – 1 шт.

ОСОБЕННОСТИ ЭКСПЛУАТАЦИИ И МОНТАЖА

Монтаж и подключение электрощитов должны осуществляться квалифицированным

электротехническим персоналом. Диапазон рабочих температур: от – 40 °С до + 40 °С.

Электрощиты должны эксплуатироваться только в невзрывоопасных средах, не со-

держащих токопроводящей пыли и химически активных веществ.

Электрощиты оборудованы защитной оперативной панелью, предотвращающей сво-

бодный доступ к токоведущим частям.

Металлокорпус предназначен для установки в заранее подготовленную нишу.

1. Открыть дверцу шкафа и снять защитную панель, вывернув саморезы.

2. Установить знаки «Земля» внутри корпуса и на внутренней стороне двери.

3. Установить необходимое электрооборудование и комплектующие.

4. Выполнить внутренние электрические соединения, проверить качество монтажа.

5. Установить шкаф на место эксплуатации и надежно закрепить через предусмотрен-

ные отверстия.

6. Подключить вводные проводники, убедившись, что проводники обесточены.

7. Установить защитную-панель.

8. Установить на наружной стороне дверцы шкафа знак «Молния».

Схема монтажа указана на рис. 1
