Интерфейс связи с электронным

расцепителем ETU X.2 EKF AVERES

Модуль AV-CM1

АV POWER с электронным расцепителем EТU Х.2. Х.2 может работать с комму-

никационным модулем, интерфейсом связи MODBUS.

Также АV POWER с электронным расцепителем EТU Х.2 без объединения се-

тью через коммуникационный модуль может быть подключен к дисплею АV-

CM, который показывает текущие значения рабочего тока выключателя и ин-

формацию о причинах отключения.

АV POWER с электронным расцепителем EТU Х.2 может быть использован для

работы в сети групповой связи. Он может быть сконфигурирован непосред-

ственно в соответствующей полевой шине с различными протоколами. По

желанию заказчика может быть использован протокол ST-DP.

Модуль преобразования AV-DP осуществляет преобразование протокола ST-

DP в MODBUS, а затем передает по шине.

При настройке параметров через интерфейс связи модуль обладает более

высоким приоритетом: значения параметров настройки сохранятся после на-

стройки автоматического выключателя вручную через панель выключателя.

54.5

R1.5

91.5

ALARM

MCU

OFF ERROR

АV POWER с электронным расцепителем

EТU может обмениваться данными с моду-

лем AV-СМ1 (модуль индикации и програм-

мирования).

Во время нормальной работы AV-СМ1 мо-

дуль индикации показывает текущие па-

раметры тока и информацию о причинах

отключения автомата.

Для изменения настроек параметров защи-

ты выключателя специалисты должны ис-

пользовать ST ручной программатор.

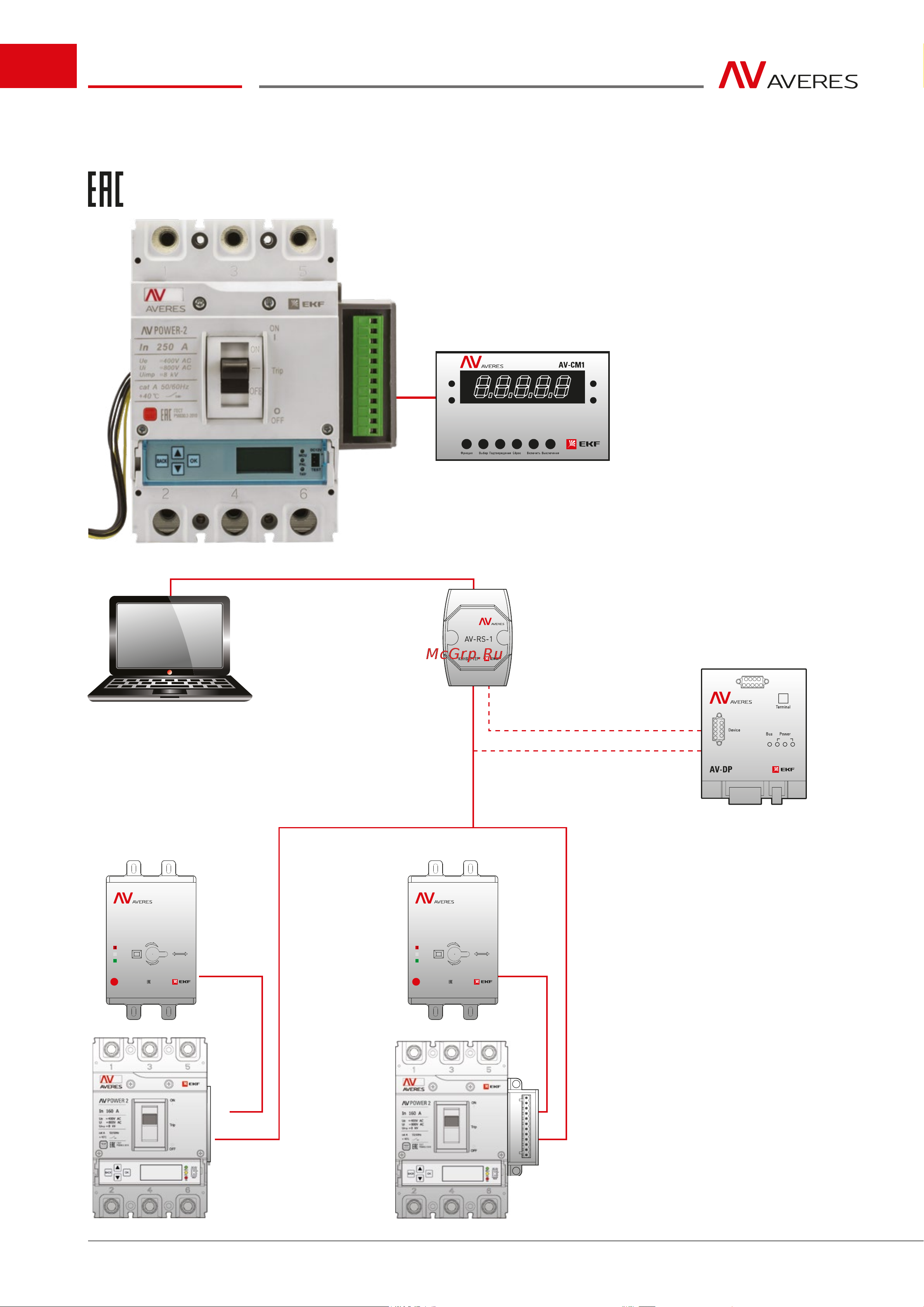

АV POWER с электронным расцепителем EТU мо-

жет быть объединен в коммуникационную сеть.

Предусмотрено два варианта подключения.

Имеются дополнительные модули для кон-

вертации в различные протоколы, MODBUS

в Probus, DP и др.

RS485

RS232

RS485/RS232

MODBUSMODBUS

PUSH TO TRIP

OFF

RESET

AUTO MANUAL

TRIPPEN

OFF

ЭЛЕКТРОПРИВОД

CD 2-2

К AV POWER-2

230 V AC / 230 V DC

ГОСТ

Р50030.2-2010
