Паспорт разработан в соответствии с требованиями ГОСТ 2.601

• Монтаж гидропневматических баков STOUT в трубопроводной системе должен выполняться квалифицированными

специалистами;

• Выбор гидропневматических баков STOUT рекомендуется выполнять с использованием соответствующих компьютерных

программ. Допускается с достаточной точностью подбирать баки по методике, изложенной в Прил. 5. Технического каталога STOUT;

• Перед монтажом бака необходимо проверить манометром давление газовой подушки, которое должно соответствовать

заводским параметрам, допустимое отклонение давления +-20%;

• Баки должны устанавливаться в месте, доступном для обслуживания, в котором они будут защищены от механических

повреждений, вибраций и атмосферных воздействий;

• Для равномерного распределения нагрузки и обеспечения оптимальной устойчивости бака, поверхность пола под установку

должна быть ровной, прочной и горизонтальной;

• Следует учитывать, что необорудованные ножками баки должны быть оборудованы дополнительным крепежом;

• На трубопроводе, соединяющем бак с магистралью, допускается установка запорной арматуры только с пломбировочным

устройством, предотвращающим случайное перекрытие бака;

• Передача механической нагрузки от бака на подводящий трубопровод и фитинги не допустима;

• Внимание! Гидропневматические баки STOUT не являются средством, предохраняющим систему от превышения давления,

для этого система должна быть оборудована предохранительным клапаном, либо группой безопасности STOUT. При этом,

значение настройки предохранительного клапана должно составлять не более 80 % от максимального давления бака (Ркл ≤ 0,8PN);

• Внимание! Расширительные баки рекомендуется устанавливать так, чтобы жидкость в них поступала сверху вниз (актуально

для баков объемом до 200л). Это гарантирует отсутствие воздуха внутри мембраны;

• Рекомендуется устанавливать бак в точке минимального расчетного давления в системе. Пример установки мембранного бака

показан на схемах ниже;

• После установки бака следует проверить соответствие фактического давления воздуха в баке расчетному значению и при

необходимости снизить давление путем нажатия на клапан ниппеля или увеличить его с помощью воздушного компрессора;

• Для баков от 100 литров, в процессе первоначального заполнения водой, рекомендуется выпускать воздух из «водяного»

пространства бака через отверстие в держателе мембраны, слегка отвернув на нем заглушку;

• После осуществления монтажа, перед сдачей эксплуатацию, система подлежит гидравлическому испытанию в соответствии

с требованиями ГОСТ 24054 и ГОСТ 25136. Если при гидравлическом испытании системы предусматривается превышение

приведенных параметров, то перед испытаниями бак должен быть отсоединен от системы, а подводящий трубопровод заглушен.

Гидропневматические баки STOUT должны эксплуатироваться при давлении и температуре, изложенных в настоящем паспорте;

После длительных простоев, перед началом использования системы отопления необходимо проверять давление воздуха в баке,

предварительно снизив давление в системе до нулевого значения. При необходимости требуется корректировка давления воздуха

в баке при помощи насоса.Не рекомендуется производить подкачку воздушной подушки при помощи компрессора, так как это

может привести к попаданию в газовую полость агрессивных к материалу бака и мембраны веществ.

Не рекомендуется использовать баки в системах со средой, содержащей песок, глину или иные твердые абразивные частицы,

которые могут привести к преждевременному механическому износу мембраны и корпуса, и/или разрушить покрытие соединений,

засорить их. В случае увеличения объема системы отопления в результате ее реконструкции (добавления нагревательных

приборов, замены теплогенератора или изменения длины трубопроводов) следует пересчитать объем расширительного бака и

при его недостаточности ‒ заменить.Руководство по эксплуатации, содержащее более развернутые характеристики мембранных

баков и комплектующих, размещено на сайте STOUT в разделе тех. документация.

5. РЕКОМЕНДАЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

6. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

7. УСЛОВИЯ ХРАНЕНИЯ И ТРАНСПОРТИРОВКИ

Гидропневматические баки STOUT должны храниться в упаковке предприятия-изготовителя согласно условиям хранения по ГОСТ

15150-69. Гидропневматические баки STOUT транспортируют любым видом транспорта в соответствии с правилами перевозки

грузов и техническими условиями погрузки и крепления грузов, действующими на данном виде транспорта. Гидропневматические

баки STOUT при транспортировании следует оберегать от ударов и механических нагрузок, а их поверхность от нанесения царапин.

Гидропневматические баки STOUT хранят в условиях, исключающих вероятность их механических повреждений, в отапливаемых

или не отапливаемых складских помещениях (не ближе одного метра от отопительных приборов), или под навесами.

Продукция, указанная в данном паспорте, изготовлена, испытана и принята в соответствии с действующей технической

документацией фирмы-изготовителя.

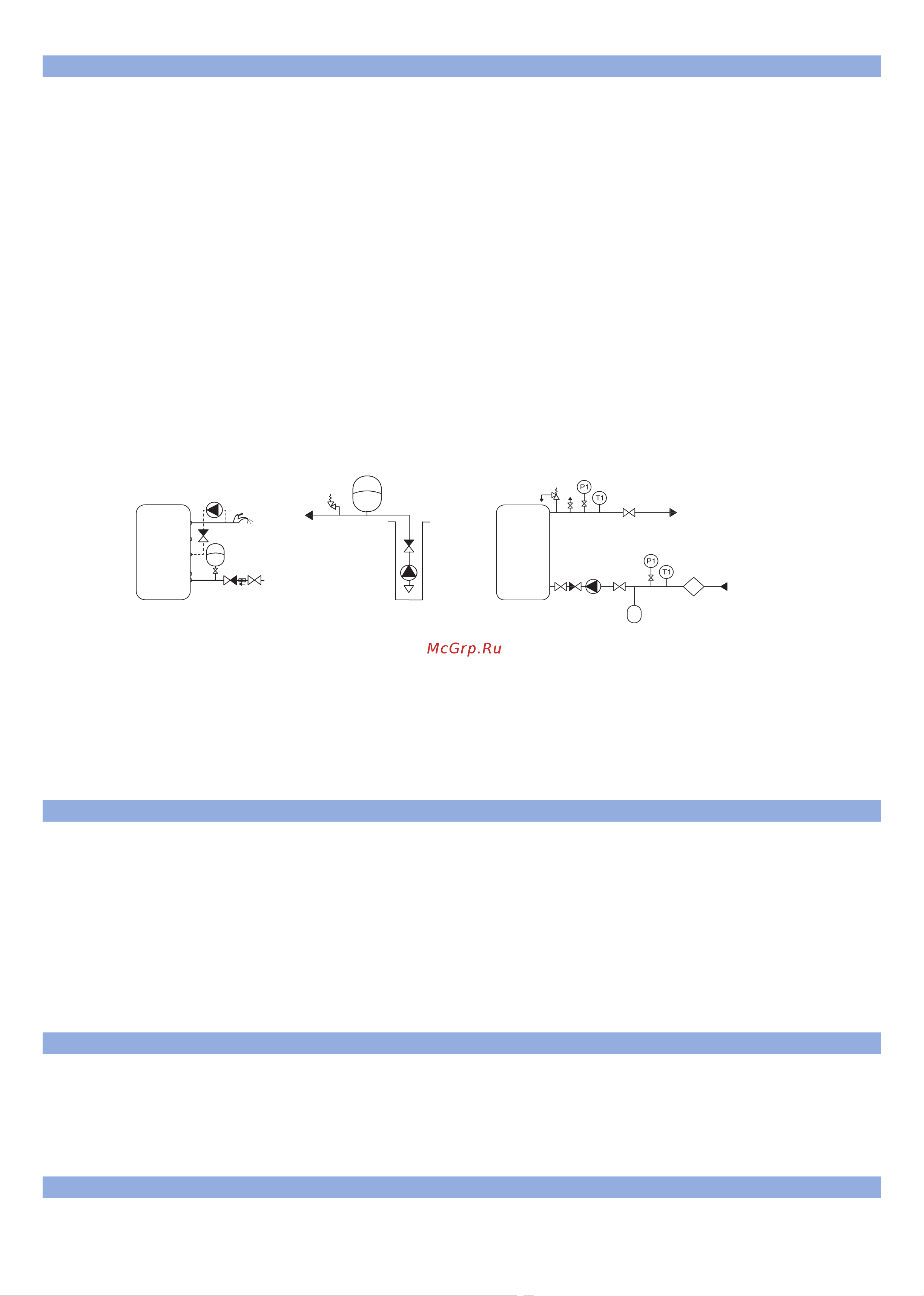

Схема подключения

гидроаккумулятора в систему ГВС

Схема подключения

гидроаккумулятора в систему ХВС

Схема подключения расширительного

бака в систему отоплния

8. ПРИЕМКА И ИСПЫТАНИЯ

Бойлер Котел

В систему

отопления

Из системы

отопления
