1. НАЗНАЧЕНИЕ
1.1. Баки предназначены для компенсации температурных расширений теплоносителя
в замкнутых системах отопления.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
2.1. Технические характеристики, основные параметры и размеры приведены в
таблице 1.
2.2. Мембранные баки рассчитаны на рабочую температуру от -10 °С до +100 °С.
2.3. Все модели обладают следующими конструктивными особенностями:
а) баки сделаны из прочной высококачественной стали и по всей конструкции
рассчитаны на многолетнюю эксплуатацию;
б) внешняя сторона бака имеет эпоксиполиэфирное покрытие;
в) мембрана заменяемая, сделана из специальной резины – EPDM;
г) баки снабжены штуцером G для присоединения к системе отопления, воздушным
ниппелем для настройки давления в воздушной полости. Баки от 200л имеют
дополнительный штуцер нар.- вн. 3/4" х 1/2" для присоединения дополнительных
устройств (манометра и т.д.) или установки заглушки. Модели WRV 50 -150
выполнены на опорах, модели WRV200-500 top выполнены на стойках.
3. РАЗМЕЩЕНИЕ И МОНТАЖ
3.1. Место установки бака необходимо выбрать так, чтобы предохранить его от
ударов, производственной вибрации, воздействия атмосферных осадков. Любой
удар или механическое воздействие могут привести к нарушению герметичности
и как следствие выхода из строя бака.

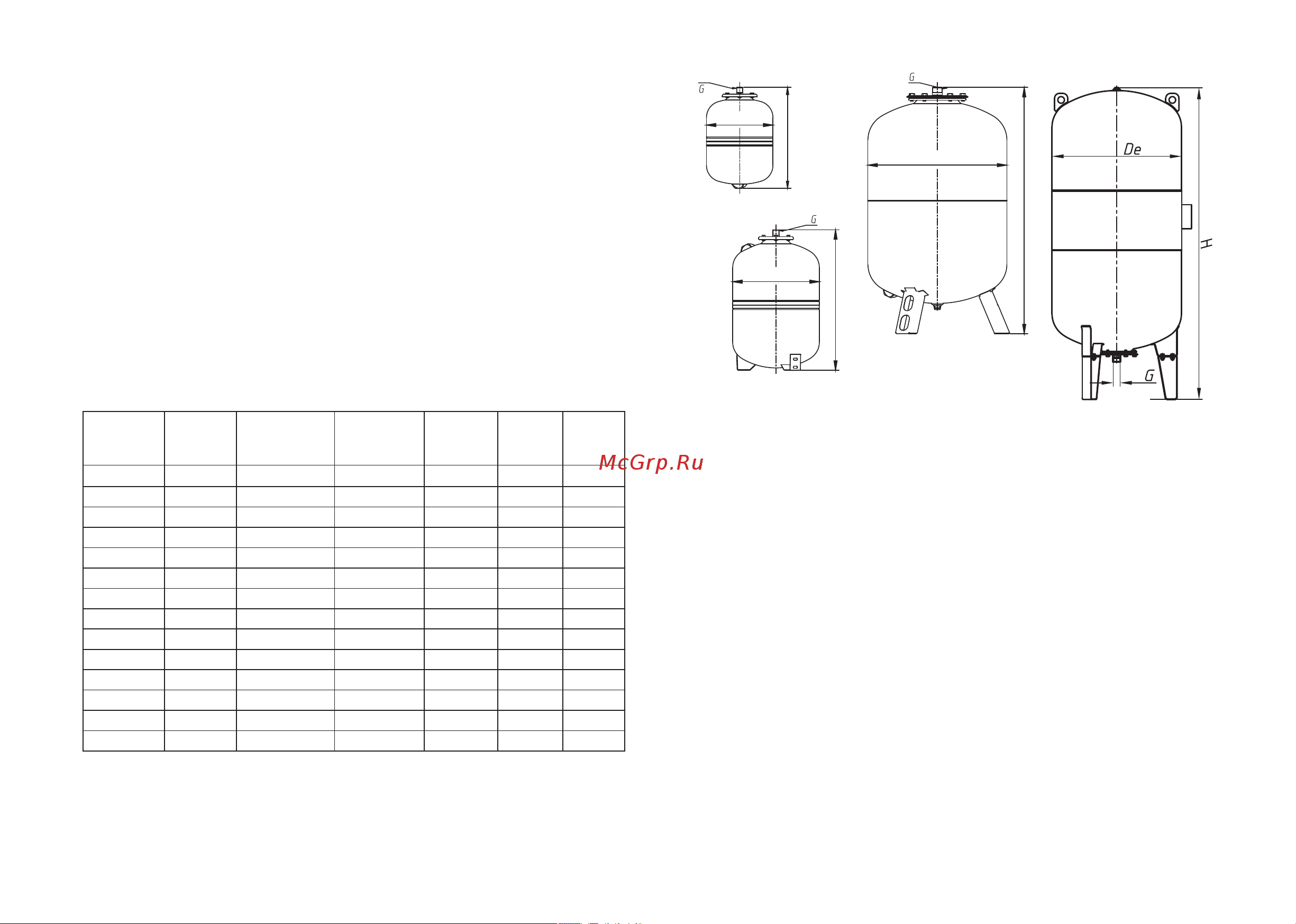

Таблица 1.
WRV 8-35
De
Hv
3.2. На магистрали котел – бак не должно быть
запорной арматуры и участков сужения
трубопровода. Сам трубопровод желательно
теплоизолировать.
3.3. Максимальное рабочее давление бака не должно быть меньше, чем сумма двух
давлений: давление на клапане безопасности и избыточного давления самого
клапана. Надо учитывать разницу в высоте расположения самого бака и
клапана безопасности.
4. ВЫБОР БАКА
4.1. Выбор бака осуществляется индивидуально по параметрам системы отопления.
Объем и давление внутри бака выбираются согласно расчету, указанному
производителем в технической документации.
5. ТРАНСПОРТИРОВКА И ХРАНЕНИЕ
5.1.Баки мембранные расширительные моделей WRV транспортируют всеми
видами транспорта в соответствии с правилами перевозок.
5.2. Во время перевозки баки должны быть надежно закреплены в кузове
транспортного средства. Не допускается - поперечное или продольное
перемещение, или удар.
5.3. В случае хр
анения баков в отапливаемых складских помещениях, не рекоменду-
ется располагать их на расстоянии ближе 1м от отопительных приборов.
Все баки мембранные расширительные проходят на заводе контроль качества.
Срок службы изделия – 7 лет, при соблюдении условий хранения, монтажа и эксплуатации.
Производитель сохраняет за собой право на тех. изменения в соответствии с ТУ.
WRV 50-150
De
Hv
WRV 200-500(top) WRV 750-1000
De
Hv
Модель
WRV 8
WRV 12
WRV 18
WRV 24
WRV 35
WRV 50
WRV 80
WRV 100
WRV 150
WRV 200 top
WRV 300 top
WRV 500 top
WRV 750
WRV 1000
Объем, л
8
12
18
24
35
50
80
100
150
200
300
500
750
1000
Макс. рабочее
давление, бар
5
5
5
5
5
5
5
5
5
10
10
10
10
10
Давление
воздушной
полости, бар
1,5
1,5
1,5
1,5
1,5
1,5
1,5
1,5
1,5
1,5
1,5
1,5
4
4
Диаметр,
De, мм
200
280
280
280
365
365
410
495
495
580
660
780
780
780
Общая
высота,
Hv, мм
311
307
402
504
453
555
690
680
960
1120
1170
1390
1880
2280
Диаметр
рабочего
штуцера, G
3/4"
3/4"
3/4"
3/4"
3/4"
3/4"
3/4"
1"
1"
1 1/4"
1 1/4"
1 1/4"
1 1/
4
"
2"
