-4-

5 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

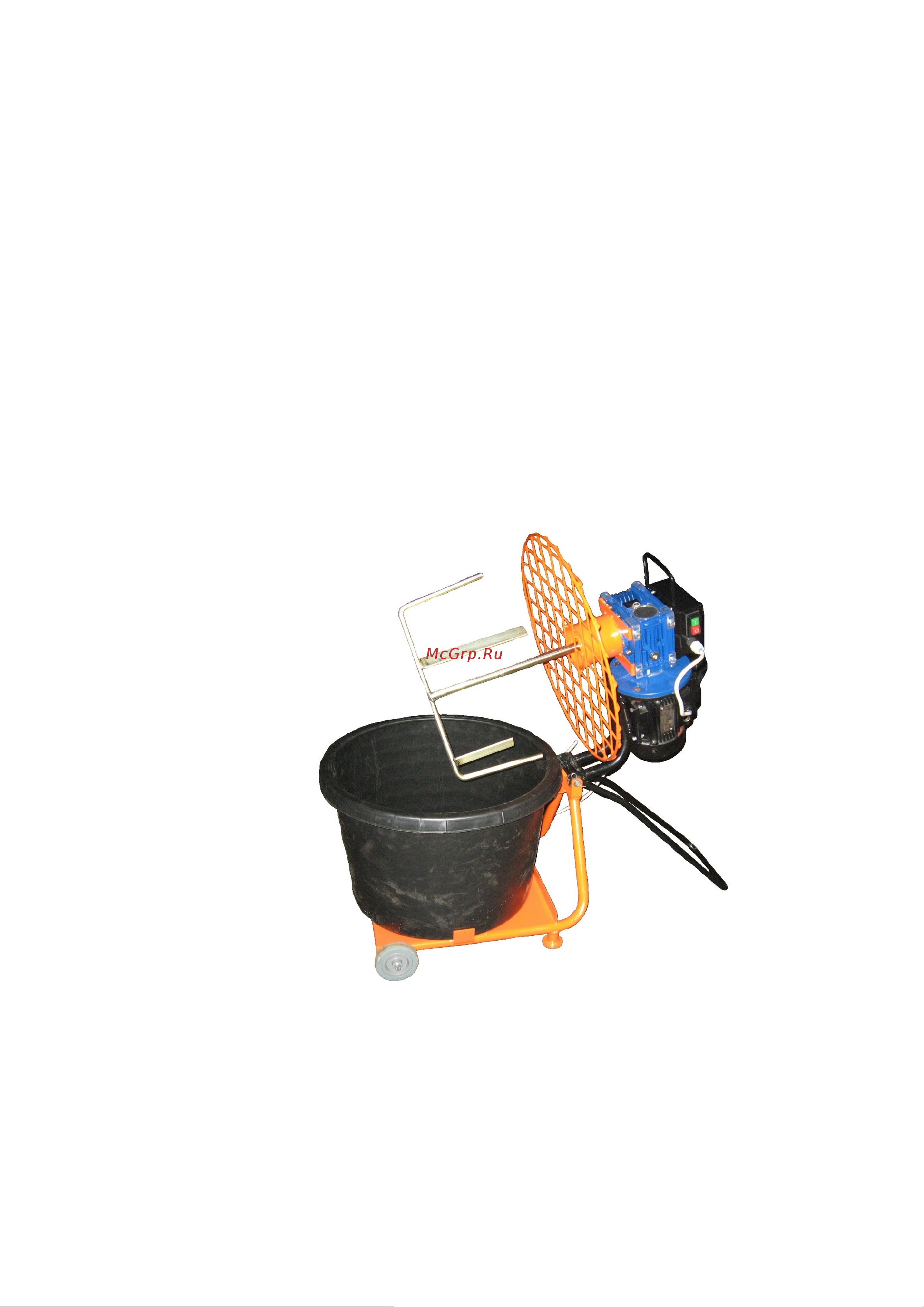

5.1 Смеситель, в соответствии с рисунком 1, состоит из рамы 1, к которой

шарнирно крепится привод, включающий в себя мотор-редуктор 2, опору 3, вал

лопастной 4, решетку 5 и электрооборудование 6.

На раме 1 установлен съемный бак 7.

Для возможности перемещения смесителя в пределах строительной площадки

рама 1 снабжена двумя колесами и откидной ручкой 8.

Конструкцией смесителя предусмотрена возможность автоматического

отключения привода лопастного вала при поднятии рабочего органа из бака.

1 – рама; 2 – мотор-редуктор; 3 –опора; 4 – вал лопастной;

5 – решетка; 6 – электрооборудование; 7 – бак; 8 - ручка

Рисунок 1
